| Номер в госреестре | 62714-15 |
| Наименование СИ | Установки контроля поверхностного загрязнения персонала |
| Обозначение типа СИ | HandFoot-Fibre MED |
| Изготовитель | "Mirion Technologies (RADOS) GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 16.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки контроля поверхностного загрязнения персонала HandFoot-Fibre MED (далее по тексту - установки) предназначены для измерений плотности потока альфа-, бета-частиц или поверхностной активности гамма-излучающих радионуклидов (137Cs) при определении степени загрязненности кистей рук, обуви и одежды персонала при его выходе из зоны контролируемого доступа радиационно-опасных объектов и для сигнализации о превышении контрольных уровней.
Конструктивно установка состоит из стойки с размещенными в ней пластиковыми сцин-тилляционными детекторами и компьютера для сбора, обработки и представления результатов измерений.
Принцип работы установки основан на регистрации детекторами альфа-, бета- или гамма-излучения радионуклидов, загрязняющих обувь, руки или одежду персонала. Излучение вызывает сцинтилляции в чувствительном объеме детекторов. Световые импульсы по световодам каждого детектора поступают на фотокатод фотоэлектронного умножителя (ФЭУ). Импульсы на выходе ФЭУ формируются электроникой и скорость их счета, с помощью встроенного программного обеспечения, преобразуется в величину плотности потока частиц или величину поверхностной активности. Полученное значение величины плотности потока частиц или поверхностной активности сравнивается с заданным пороговым значением срабатывания сигнализации. Если пороговое значение превышено, включается сигнал тревоги (голосовое сообщение), на дисплее, красным цветом, отображается позиция детектора, зафиксировавшего загрязнение. Отсутствие загрязнения также отображается на дисплее и подтверждается голосовым сообщением.
Проведение измерений в смешанных полях ионизирующих излучений не предусмотрено.
В стойке размещаются восемь детекторов RFD4.8/3.8B Fibre™. Детекторы разбиты на пары. Два двойных детектора отвечают за измерение загрязнения рук (ладони и тыльной части кисти). Два двойных детектора, отвечают за измерение загрязнения ног. Один из детекторов контроля загрязнения рук съемный и используется для контроля загрязнения одежды.
Площадь чувствительного окна каждого детектора 485 см .

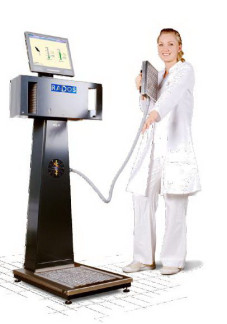

Внешний вид установки, места пломбировки и размещения знака утверждения типа приведены на рисунке 1.
Основные функции встроенного программного обеспечения (ПО):
- обработка сигналов от детекторов;
- хранение данных калибровки;
- вывод результатов измерений на дисплей.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 03.00 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
ПО можно идентифицировать при включении установки. На дисплее отображается номер версии ПО. Производителем не предусмотрен иной способ идентификации ПО. Обновление ПО в процессе эксплуатации установок не предусмотрено.
Метрологически значимая часть ПО реализована в микросхемах, которые устанавливаются при производстве и не могут быть изменены в процессе эксплуатации.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
установок приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон регистрируемых энергий бета-излучения, МэВ | от 0,1 до 2,50 |
| Диапазон измерений плотности потока бета-частиц, (част-см-2 • мин-1)* | от 2,6 до 2104 |
| Чувствительность каждого детектора установки к бета-излучению нуклидов (90Sr+90Y) в геометр ии поверхностного источника, (имп с- )/(частсм- мин- ), не менее | 5,0 |
| Неравномерность чувствительной поверхности детекторов к бета-излучению радионуклидов (90Sr+90Y), % | ± 5 |
| Диапазон регистрируемых энергий альфа-излучения, МэВ | от 4,1 до 9,0 |
| Диапазон измерений плотности потока альфа-частиц, (част-см мин )** | от 4,0 до 3,3 104 |
| Чувствительность каждого детектора установки к альфа-излучению нуклида 239Pu в геометрии поверхностного источника, (импс-1)/(частсм-2мин-1), не менее: - «Руки», «Одежда» - «Ноги» | 3,0 0,5 |
| Пределы допускаемой относительной погрешности измерений плотности потока бета-частиц, % | ± (15+—), j где ф - величина, численно равная значению измеряемой плотности потока |
| Пределы допускаемой относительной погрешности измерений плотности потока альфа-частиц, % | 108 ± (15+ j ), где ф - величина, численно равная значению измеряемой плотности потока |
| Диапазон регистрируемых энергий гамма-излучения, МэВ | от 0,020 до 3,00 |
| Диапазон измерений поверхностной активности нуклида 137Cs, Бксм-2 *** | от 0,09 до 690 |
| Пределы допускаемой относительной погрешности измерений поверхностной активности нуклида 137Cs, % | 2, 25 ± (15+ As ), где AS - величина, численно равная значению измеряемой поверхностной активности |
| Чувствительность детекторов установки к гамма-излучению нуклида 137Cs в геометрии точечного источника на поверхности защитной решетки, (импс-1)/(Бксм-2), не менее | 145 |
| Чувствительность детекторов установки в диапазоне энергий от 21 до 26 кэВ гамма-излучения нуклида 109Cd в геометрии: источник (диск диаметром 29 мм, в центре которого находится радионуклид, герметизированный лавсановой пленкой) расположен на поверхности защитной решетки, (имп • с-1)/(Бк • см-2), не менее: - «Руки», «Одежда» - «Ноги» | 13 10 |
| Параметры питания от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 47 до 51 |
| Потребляемая мощность, В • А, не более | 120 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 35 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа | от 5 до 45 85 от 84,0 до 106,7 |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 750 х 480 х 1660 |
| Масса, кг, не более | 62 |
| Время установления рабочего режима, мин, не более | 10 |
| Нестабильность за 8 часов непрерывной работы (после установления рабочего режима), %, не более | ± 5 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы после ввода в эксплуатацию, лет, не менее | 10 |
| Примечания: * в условиях бета-излучения радионуклидов (90Sr+90Y) геометрии С0, фоновых значений не более 140 с-1, времени измерения не менее 10 с. **в условиях излучения радионуклида 239 Pu геометрии П9, фоновых значений не более 140 с-1, времени измерения не менее 10 с. *** в условиях гамма-излучения радионуклида ^^s в геометрии точечного источника на поверхности защитной решетки, фоновых значений не более 140 с-1, времени измерения не менее 10 с. | |
наносится в виде наклейки на корпус установки и в левый верхний угол титульного листа этикетки и руководства по эксплуатации методом компьютерной графики.
Комплект поставки установок приведен в таблице 3. Таблица 3
| Наименование | Количество |
| Установка контроля поверхностного загрязнения персонала HandFoot-Fibre MED | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Свидетельство о поверке | 1 экз. |
| * Комплект запасных частей (ЗИП) | - |
| Примечание. * Количественный состав ЗИП определяется Спецификацией поставки оборудования или Договором на поставку. | |
осуществляется в соответствии с документом МП 62714-15 «Установки контроля поверхностного загрязнения персонала HandFoot-Fibre MED. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 28 сентября 2015 г.
Основные средства поверки:
2 4
• источники радионуклидные бета-излучения типа С0, активность (10 - 10 ) Бк, пределы допускаемой относительной погрешности воспроизведения активности ± 6 %;
2 4
• источники радионуклидные альфа-излучения типа П9, активность (10 - 10 ) Бк, пределы допускаемой относительной погрешности воспроизведения активности ± 6 % .
• источники радионуклидные фотонного излучения метрологического назначения закрытые типа ИМН-Г (регистрационный № 44591-10), активность (102 - 104) Бк, пределы допускаемой относительной погрешности воспроизведения активности ± 6 %.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
Установка контроля поверхностного загрязнения персонала HandFoot-Fibre MED. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установкам контроля поверхностного загрязнения персонала HandFoot-Fibre MED
1 ГОСТ 17225-85 «Радиометры загрязненности поверхностей альфа и бета-активными веществами. Общие технические требования и методы испытаний».
2 ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников».
3 ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
4 ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования».
5 Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г.
6 Техническая документация фирмы Mirion Technologies (RADOS) GmbH.
