| Номер в госреестре | 62716-15 |
| Наименование СИ | Комплексы измерительные программно-технические |
| Обозначение типа СИ | Азимут 2 |
| Изготовитель | Общество с ограниченной ответственностью «Технологии безопасности дорожного движения» (ООО «ТБДД»), г. Пермь |
| Год регистрации | 2015 |
| Срок свидетельства | 12.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные программно-технические «Азимут 2» (далее - комплексы) предназначены для измерения скорости движения транспортных средств, текущего времени, а также воспроизведения импульсов, синхронизированных с метками шкалы координированного времени UTC(SU).
Комплексы состоят из выносных модулей телевизионных (ТВ) датчиков (в состав которых входят видеокамеры, формирующие видеосигнал по стандарту PAL) с инфракрасной (ИК) системой освещения и вычислительного модуля (ВМ) - специализированного компьютера со встроенным специализированным программным обеспечением (ВСПО).
Комплексы устанавливаются в соответствии с требованиями руководства по эксплуатации ТБДД.466534.010 РЭ. Высота установки ТВ датчиков от 6,5 до 10 м. Размеры фиксированного участка для одного ТВ датчика: длина от 7 до 30 м; ширина от 2,8 до 3,2 м.
Принцип действия комплексов основан на измерении скорости движения транспортных средств (ТС) по видеокадрам в зоне контроля косвенным методом по результатам измерений расстояния, пройденного ТС, и интервала времени, за которое это расстояние пройдено. Измерение скорости осуществляется только в случае, если государственный регистрационный знак транспортного средства распознан комплексом. Скорость ТС может определяться либо в зоне контроля одного ТВ датчика, либо между двумя рубежами ТВ датчиков, расположенными на расстоянии от 500 до 5000 м.
Комплексы оснащены приемной аппаратурой ГНСС ГЛОНАСС/GPS, осуществляющей прием данных о точном времени и географических координатах комплексов. В ВСПО комплексов реализован алгоритм синхронизации внутренней шкалы времени ВМ со шкалой времени UTC(SU). ВСПО ВМ осуществляет измерения временных интервалов только в случае наличия синхронизации шкалы времени ВМ со шкалой времени UTC(SU).
Комплексы выпускаются в двух вариантах исполнения Азимут 2-01 и Азимут 2-02.
Варианты исполнения комплексов отличаются друг от друга условиями эксплуатации ВМ. ВМ варианта исполнения Азимут 2-01 представляет собой специализированный компьютер, выполненный в защитном термостабилизированном корпусе и предназначенный для установки вне помещений. ВМ варианта исполнения Азимут 2-02 представляет собой специализированный компьютер, выполненный в 19” корпусе и предназначенный для установки в помещениях.

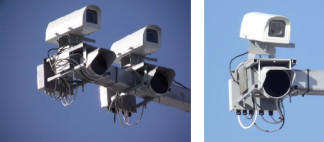

Внешний вид составных частей комплекса, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1 -3.
I г
Место нанесения знака
утверждения типа
Комплекс работает под управлением специализированного программного обеспечения «Азимут 2». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | /usr/lib/libmetrology.so |
| Номер версии (идентификационный номер ПО) | 2.1.0 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Влияние метрологически значимой части ПО на метрологические характеристики комплекса не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
комплексов приведены в таблице 2.
Таблица 2
| Наименование | Значение характеристики | |
| Тип зоны контроля | Зона контроля одного ТВ датчика | Зона контроля между рубежами ТВ датчиков |
| Диапазон измерений скорости движения транспортных средств, км/ч | 5 - 255 | 5 - 255 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения транспортных средств в диапазоне свыше 5 до 100 км/ч; км/ч | ± 2 | ± 1,5 |
| Пределы допускаемой относительной погрешности измерений скорости движения транспортных средств в диапазоне свыше 100 до 255 км/ч; % | ± 2 | ± 1,5 |
| Пределы допускаемой относительной погрешности измерений расстояния, пройденного ТС в зоне контроля одного ТВ датчика, % | ± 1 | - |
| Пределы допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале UTC (SU), мс | ± 1 | |
| Время непрерывной работы, час в сутки | 24 | |
| Число полос движения автотранспорта, контролируемое одним комплексом, не более | 8 | |
| Питание от сети: напряжение, В частота, Гц | 230 ± 23 50 ± 2,5 | |
| Наименование | Значение характеристики |
| Рабочие условия эксплуатации: - диапазон температуры, °С: | |
| ТВ датчики | от минус 40 до 50 |
| ВМ в исполнении Азимут 2-01 | от минус 40 до 50 |
| ВМ в исполнении Азимут 2-02 | от 5 до 40 |
| - относительная влажность воздуха при + 25 °С, %: | |
| ТВ датчики | до 95 |
| ВМ в исполнении Азимут 2-01 | до 95 |
| ВМ в исполнении Азимут 2-02 | до 80 |
наносится на корпус вычислительного модуля в виде наклейки, на титульный лист паспорта ТБДД 466534.010 ПС и руководства по эксплуатации ТБДД 466534.010 РЭ методом печати.
Комплектность комплексов приведена в таблице 3.
Таблица 3
| Наименование | Количество, шт. |
| 1 Комплекс измерительный программно-технический «Азимут 2» в составе: | 1 |
| - модуль ТВ датчика детализирующий в защитном кожухе с устройством позиционирования | От 0 до 8* |
| - модуль ТВ датчика обзорный в защитном кожухе с устройством позиционирования | От 0 до 8* |
| - модуль ТВ датчика поворотный в защитном кожухе | От 0 до 8* |
| - вычислительный модуль | Один на восемь ТВ датчиков |
| - ИК осветитель | От 0 до 8 |
| - интеллектуальный модуль управления системой освещения (ИМУСО) | 1 |
| - модуль синхронизации с контроллером светофорного объекта | 1 |
| 2 Встроенное специализированное программное обеспечение «Азимут 2» (поставляется предустановленным на соответствующие модули и отдельно не поставляется). | 1 |
| 3 Стандартное программное обеспечение, OC Linux | 1 |
| 4 Электронный ключ защиты ПО | 1 |
| 5 Комплект эксплуатационной документации ТБДД 466534.010 в том числе: паспорт ТБДД 466534.010 ПС руководство по эксплуатации** ТБДД 466534.010 РЭ руководство оператора** ТБДД 466534.010 РО2 «АРМ Наладчик». методика поверки** ТБДД 466534.010 МП | 1 1 1 1 1 |
| * - общее количество ТВ датчиков не более 8; ** - может поставляться на CD или DVD дисках. | |
осуществляется в соответствии с документом ТБДД 466534.010 МП «Комплекс измерительный программно-технический «Азимут 2». Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в сентябре 2015 г.
Основные средства поверки:
- рулетка измерительная металлическая Р30Н2Г 2-го класса точности (рег. № 46391-11);
- лазерный дальномер Leica DISTO D8 (рег. № 41142-09), пределы допускаемой погрешности измерений расстояний ± 1,0 мм;
- частотомер универсальный GFC-8010H (рег. № 19818-00), пределы относительной погрешности по частоте опорного генератора ± 5 10-6 за 12 мес.;
- курвиметр полевой КП-230С (рег. № 37342-08), пределы допускаемой абсолютной погрешности длины пути ± (0,005 L + 0,01) м, где L - действительное значение измеряемой величины, м;
- осциллограф цифровой АКИП-4115/1А (рег. № 51561-12); полоса пропускания 25 МГц, время нарастания переходной характеристики 14 нс, диапазон установки коэффициентов развертки от 25 нс/дел до 50 с/дел, пределы допускаемой относительной погрешности коэффициента развертки ± 0,01 %;
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR (рег. № 52614-13), предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности синхронизации ШВ к ШВ UTC(SU), UTC(USNO), системным ШВ систем ГЛОНАСС и GPS ±15 нс; пределы инструментальной погрешности (по уровню вероятности 0,95) определения скорости ± 0,1 м/с.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Комплекс измерительный программно-технический «Азимут 2». Руководство по эксплуатации». ТБДД 466534.010. РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным программно-техническим «Азимут 2»
1. ТУ 4255-002-24066729-15. «Комплекс измерительный программно-технический «Азимут 2». Технические условия.
