| Номер в госреестре | 62717-15 |
| Наименование СИ | Штангенрейсмасы цифровые |
| Обозначение типа СИ | Hi_Gage ONE |
| Изготовитель | Компания "Sylvac SA", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 16.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенрейсмасы цифровые модели Hi_Gage ONE (далее - штангенрейсмасы) предназначены для измерения линейных размеров, а также для проведения разметочных работ.
Штангенрейсмасы состоят из чугунного основания с закрепленной на нем вертикальной направляющей, по которой перемещается рамка с индуктивным цифровым отсчетным устройством. Взаимодействие штангенрейсмаса с измеряемым объектом осуществляется с помощью сменных измерительных вставок или разметочных наконечников, закрепленных в держателе на рамке. Величина перемещения отсчетного устройства преобразуется в электрический сигнал и результаты измерений выводятся на считывающее устройство, представляющее собой жидкокристаллический дисплей. Цифровое отсчетное устройство имеет жидкокристаллический дисплей, интерфейс для вывода результатов измерений на внешние устройства и три кнопки: SET - включение/выключение штангенрейсмаса и установка нуля, MODE - переключение режимов измерений, кнопка передачи данных. Для точной установки размера при разметке рамка имеет винт фиксации и устройство микроподачи. Питание осуществляется от батареи. Имеется функция автовыключения.

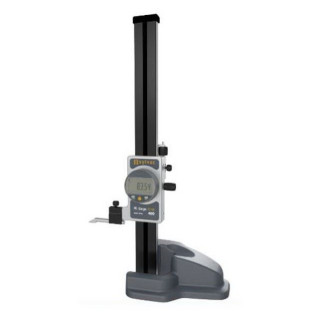

Общий вид штангенрейсмасов представлен на рисунке 1.
Штангенрейсмасы работают со встроенным программным обеспечением (далее - ПО), входящим в состав цифрового отсчетного устройства. Программное обеспечение обеспечивает отображение величины перемещения отсчетного устройства, осуществление измерений, запись, обработку и передачу результатов измерений.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FIR-PM 209-A |
| Номер версии (идентификационный номер) ПО | 1.14 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0x118E4F2E (рассчитан по алгоритму CRC 32) |
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Основные метрологические и технические характеристики штангенрейсмасов представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение | |
| Диапазон измерений, мм | 0-400 | 0-600 |
| Дискретность отсчета, мм | 0,01 | |
| Параметр шероховатости Ra измерительной поверхности ножки и основания штангенрейсмаса, мкм | 0,8 | |
| Отклонение от прямолинейности измерительной поверхности ножки, мм | 0,01 | |
| Отклонение от параллельности измерительной плоскости ножки и основания, мм | 0,01 | |
| Пределы допускаемой абсолютной погрешности, мм | ±0,04 | ±0,05 |
| Г абаритные размеры, мм, не более | 585х260х140 | 785х260х140 |
| Масса, кг, не более | 5,0 | 5,5 |
| Средний срок службы, лет, не менее | 7 | |
| Средняя наработка на отказ, ч | 25000 | |
Условия эксплуатации:
- диапазон температур окружающего воздуха, оС от 15 до 25;
- диапазон относительной влажности воздуха, % от 45 до 75;
- диапазон атмосферного давления, кПа от 84 до 106,7.
наносится типографским способом на титульный лист паспорта.
Комплектность штангенрейсмасов представлена в таблице 3.
Таблица 3
| Наименование | Количество |
| Штангенрейсмас | 1 шт. |
| Литиевая батарейка | 1шт. |
| Разметчик | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 2512-0013-2015 «Штангенрейсмасы Hi_Gage ONE. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в сентябре 2015 г.
Основные средства поверки:
-меры длины концевые плоскопараллельные 3 кл. точности ГОСТ 9038-90.
Методика измерений приведена в документе «Штангенрейсмасы Hi_Gage ONE. Руководство по эксплуатации», 2015 г.
Нормативные и технические документы, устанавливающие требования к штангенрейсмасам цифровым модели Hi_Gage ONE
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. Техническая документация фирмы «Sylvac S.A.» (Швейцария).
