| Номер в госреестре | 62721-15 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | 914210 |
| Изготовитель | ООО "БОНУМ", г.Ростов-на-Дону |
| Год регистрации | 2015 |
| Срок свидетельства | 16.12.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны 914210 (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип работы ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

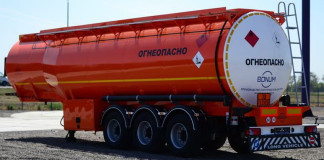

ППЦ представляют собой стальную сварную цистерну, имеющую цилиндрическую форму. Цистерна разделена перегородками-волнорезами на нескольких отсеков. Каждый отсек является мерой полной вместимости и оборудован заливной горловиной прямоугольной формы с установленной планкой указателя уровня налива из металлического уголка. Планка указателя уровня налива находится в горловине или в полости цистерны.
Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с наливным отверстием и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насос и датчик уровня по дополнительному заказу.
На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Фактическая вместимость каждого отсека указана на стенке экологического короба в зоне горловины.
На рисунке 1 приведено обозначение места расположения заклепки для нанесения знака поверки для защиты от несанкционированного изменения положения планки уровня налива.
Заклепка с клеймом
В (4:1)
поберителя
Рисунок 1 - Обозначение места для нанесения знака поверки
Основные характеристики приведены в таблице 1.
Таблица 1
| шщ | Номинальная вместимость, дм3 | Масса, кг, не более | Длина, мм, не более | Высота, мм, не более | Ширина, мм, не более |
| 914210/20 | 20000 | 6800 | 9400 | 3150 | 2500 |
| 914210/23 | 23000 | 6900 | 10200 | 3150 | 2500 |
| 914210/25 | 25000 | 7100 | 10800 | 3300 | 2500 |
| 914210/28 | 28000 | 7200 | 10500 | 3450 | 2500 |
| 914210/30 | 30000 | 7500 | 11100 | 3450 | 2500 |
| 914210/32 | 32000 | 7500 | 10300 | 3600 | 2500 |
| 914210/33 | 33000 | 7600 | 10600 | 3600 | 2500 |
| 914210/35 | 35000 | 7800 | 11150 | 3600 | 2500 |
| 914210/38 | 38000 | 7900 | 10600 | 3750 | 2500 |
| 914210/40 | 40000 | 8500 | 11200 | 3750 | 2500 |
| 914210/45 | 45000 | 8700 | 10700 | 3900 | 2500 |
| 914210/50 | 50000 | 8700 | 11250 | 3900 | 2500 |
Пределы допускаемой относительной погрешности при измерении объема ±0,4 % Разность между номинальной и действительной вместимостью не более ±1,5 % Температура окружающей среды при эксплуатации от минус 45 до плюс 40 °С
наносится на информационную табличку, установленную на раме с правой стороны по ходу движения, методом печати и на руководство по эксплуатации типографским способом.
В комплект поставки ППЦ входит:
- Полуприцеп-цистерна 914210 - 1 шт.;
- Запасные части, инструменты и принадлежности - 1 комплект;
- Руководство по эксплуатации «Полуприцеп-цистерна 914210» - 1шт.
осуществляется в соответствии с документом ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
Знак поверки наносится на заклепку, проходящую через стенку горловины и планку уровня налива, и в свидетельство о поверке.
Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна 914210».
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам 914210
1. ТУ 4525-001-24235179-2014. Полуприцепы-цистерны для перевозки светлых нефтепродуктов и битума 914210; 914220.
