| Номер в госреестре | 62722-15 |
| Наименование СИ | Адгезиметр покрытий |
| Обозначение типа СИ | ELCOMETER 506 |
| Изготовитель | "Elcometer Limited", Великобритания |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Адгезиметр покрытий ELCOMETER 506 (далее по тексту - адгезиметр) предназначен для измерения адгезии покрытия к основанию материала.
Принцип действия адгезиметра основан на методе измерения силы, требуемой для отрыва участка покрытия от материала основания. К измеряемому покрытию при помощи адгезива прикрепляется тестовый элемент из комплекта поставки (покрытие может обрезаться вокруг тестового элемента, если это предписано стандартом или методикой проведения измерения). После отвердевания адгезива захват прибора устанавливается на тестовый элемент. Опорный механизм адгезиметра упирается в поверхность покрытия или в поддерживающее кольцо (входит в комплект поставки), устанавливаемое на поверхность покрытия. При вращении ручки регулировки по часовой стрелке захват втягивается внутрь корпуса адгезиметра, и возрастает сила отрыва. Одновременно с вращением ручки изменяется текущее показание силы адгезии на дисплее адгезиметра. После отрыва тестового элемента от поверхности покрытия на дисплее показывается измеренная величина адгезии.

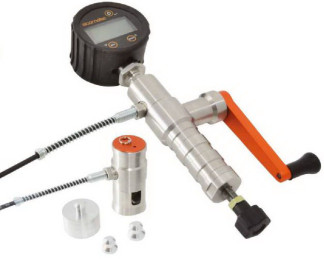

Конструктивно адгезиметр состоит из штока, соединительной муфты, рукоятки регулировки уровня давления и манометра цифрового типа, объединённых в едином корпусе. Механизм регулировки уровня давления выполнен в виде рукоятки для вращения рукой.
Адгезиметр применяется для контроля и диагностики особенно ответственных объектов энергетики, нефтяной и газовой промышленности, транспорта и других отраслей.
В адгезиметре применяется встроенное программное обеспечение, которое позволяет отображать на дисплее манометра результаты измерений и выполнять настройку параметров измерений. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IDENT |
| Номер версии (идентификационный номер) ПО | 1.04.06 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты ПО соответствует типу «высокий» согласно Р 50.2.077-2014.
Таблица 2
| Наименования характеристик | Значения |
| Диапазон показаний силы адгезии (механического напряжения), МПа | От 0 до 26 |
| Диапазон измерения силы адгезии (механического напряжения), МПа | От 2 до 25 |
| Пределы допускаемой приведенной погрешности измерения силы адгезии от полной шкалы, % | ±1 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 290 х 145 х 58 |
| Масса, кг, не более | 1,8 |
| Срок службы, лет, не менее | 5 |
| Условия эксплуатации: о/"ч - температура окружающей среды, С - относительная влажность воздуха при температуре плюс 25 оС, % | От 15 до 25 От 30 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и боковую часть корпуса способом наклеивания этикетки.
Таблица 3
| № | Наименование | Количество |
| 1 | Адгезиметр ELCOMETER 506 | 1 шт. |
| 2 | Тестовый элемент | 5 шт. |
| 3 | Адгезив | 1 шт. |
| 4 | Защитный кейс для транспортировки | 1 шт. |
| 5 | Руководство по эксплуатации | 1 экз. |
| 6 | Методика поверки МП 061.Д4-15 | 1 экз. |
осуществляется по документу МП 061.Д4-15 «ГСИ. Адгезиметр покрытий ELCOMETER 506. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в ноябре 2015 года.
Основные средства поверки:
1. Динамометр электронный переносной ДЭП3-1Д-10У-1 (Госреестр № 49616-12).
Знак поверки наносится на свидетельство о поверке.
приведены в Руководстве по эксплуатации «Адгезиметр покрытий ELCOMETER 506. Руководство по эксплуатации», Раздел № 6.
Нормативные и технические документы, устанавливающие требования к адгезиметру покрытий ELCOMETER 506
Техническая документация Elcometer Limited, Великобритания.
