| Номер в госреестре | 62724-15 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2015 |
| Срок свидетельства | 16.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Конструктивно осциллографы представляют собой настольный моноблочный прибор в корпусе из пластика. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство (20 Мвыборок или 40 Мвыборок в 4-х канальном или 2-х канальном режиме), усилитель, схема синхронизации, генератор развёртки, генератор сигналов произвольной/специальной формы, блок питания, клавиатура, цветной сенсорный жидкокристаллический экран.
На передней панели осциллографов расположен жидкокристаллический экран, разъем входа сигналов внешнего запуска, разъёмы интерфейса USB 2.0, разъем выхода компенсатора пробника, разъёмы входов аналоговых сигналов, разъёмы входов цифровых каналов логического анализатора (модификации MSO), органы управления.
На задней панели расположены разъёмы выхода синхросигнала, входа внешней синхронизации, переключатель пользовательской калибровки, выхода видеосигнала, интерфейсов USB и LAN, сети питания, вентилятор обдува.
Осциллографы оснащены складывающейся ручкой для переноски.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или ручное измерение амплитудных и временных параметров электрических сигналов. Каждый вход осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы USB и LAN.
Осциллографы модификаций MSO дополнительно к аналоговым каналам имеют 16 входов цифрового логического анализатора. Осциллографы оснащены системой быстрой справки.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

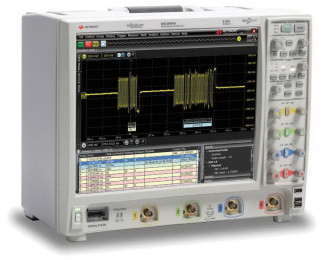

Внешний вид осциллографа с указанием места размещения знака утверждения типа приведён на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
Осциллографы имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики осциллографов нормированы с учётом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) осциллографов предприятием-изготовителем и недоступна для потребителя.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | System software for the Infiniium 9000 Series, S-Series, 90000 Series, V-Series, and Z-Series |
| Номер версии (идентификационный номер) ПО | не ниже 04.20.0017 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики | |
| Число аналоговых входов | 4 | |
| Число логических цифровых входов (только для серии MSO) | 16 | |
| Полоса пропускания по уровню минус 3 дБ на входе 50 Ом, не менее | MSO/DSO9064А | 600 МГц |
| MSO/DSO9104А | 1 ГГц | |
| MSO/DSO9254А | 2,5 ГГц | |
| MSO/DSO9404А | 4 ГГц | |
| Полоса пропускания по уровню минус 3 дБ на входе 1 МОм, не менее | 500 МГц | |
| Время спада/нарастания сигнала по уровням 10-90 % на входе 50 Ом, пс, не более | MSO/DSO9064А | 540 |
| MSO/DSO9104А | 253 | |
| MSO/DSO9254А | 142 | |
| MSO/DSO9404А | 85 | |
| Время спада/нарастания сигнала по уровням 20-80 % на входе 50 Ом, пс, не более | MSO/DSO9064А | 360 |
| MSO/DSO9104А | 174 | |
| MSO/DSO9254А | 98 | |
| MSO/DSO9404А | 59 | |
| Канал вертикального отклонения | ||
| Входной импеданс | 1 МОм ± 1 %/; 50 Ом ± 2,5 % | |
| Диапазон установки коэффициентов отклонения на входе 1 МОм (Коткл) | от 1 мВ/дел до 5 В/дел | |
| Наименование характеристики | Значение характеристики |
| Диапазон установки коэффициентов отклонения на входе 50 Ом (Коткл) | от 1 мВ/дел до 1 В/дел |
| Диапазон напряжения смещения на входе 1 МОм (Цсмещ), В | ± 2 для диапазона КОТКЛ от 1 мВ/дел до 10 мВ/дел ± В для диапазона КОТКЛ от 10 мВ/дел до 20 мВ/дел ± 10 для диапазона КОТКЛ от 20 мВ/дел до 100 мВ/дел ± 20 для диапазона КОТКЛ от 100 мВ/дел до 1 В/дел ± 100 для диапазона КОТКЛ от 1 В/дел до 5 В/дел |
| Диапазон напряжения смещения на входе 50 Ом (Ucmfttt) | ± 12 делений |
| Пределы допускаемой относительной погрешности коэффициента отклонения на постоянном токе, В (нормируется для значений КОТКЛ от 5 мВ/дел до 5 В/дел) | ± (0,02 • КШ • КОТКЛ), где КШ - коэффициент шкалы, равный 8 |
| Предел допускаемой абсолютной погрешности установки напряжения смещения AUcmf.ttt, В (нормируется для значений КОТКЛ от 5 мВ/дел до 5 В/дел на входе 1 МОм и от 5 мВ/дел до 1 В/дел на входе 50 Ом) | ± (0,0125 • Ucmfttt + • Кш + 1 мВ) |
| Пределы допускаемой абсолютной погрешности измерения напряжения одним маркером, В | ± (0,02 • Кш • Коткл + AUcmfttt + 0,0002 • Кш • Коткл) для значения вертикального разрешения, равного 8 бит; ± (0,02 • Кш • Коткл + AUcmfttt + 0,00012 • Кш • КОТКЛ) для значения вертикального разрешения, равного 12 бит |
| Пределы допускаемой абсолютной погрешности измерения напряжения двумя маркерами, В | ± (0,02 • Кш • Коткл + 0,0004 • Кш • Коткл) для значения вертикального разрешения, равного 8 бит; ± (0,02 • Кш • Коткл + 0,00024 • Кш • Коткл) для значения вертикального разрешения, равного 12 бит |
| Канал горизонтального отклонения | |
| Диапазон установки коэффициентов развёртки (ТР) | от 5 пс/дел до 20 с/дел |
| Пределы допускаемой относительной погрешности установки коэффициентов развёртки, % | ± (0,9 • 10-6) |
| Синхронизация | |
| Виды запуска | автоматический, ждущий, однократный, принудительный |
| Источники синхросигнала | любой из входных каналов, сеть, внешний |
| Наименование характеристики | Значение характеристики |
| Диапазон уровня входного сигнала внутренней синхронизации, делений | ± 4 |
| Минимальный уровень входного сигнала внешней синхронизации, делений шкалы для входа 1 МОм: от 0 до 500 МГц для входа 50 Ом: от 0 до 2 ГГц от 2 до 4 ГГц | ,6 ,5 ,0 о" о" ^ |
| Логический анализатор | |
| Число цифровых входов логического анализатора | 16 (модификации MSOX) |
| Входной импеданс на наконечнике пробника, кОм | 100 кОм ± 2 %/8 пФ |
| Разрешение по вертикали | 1 бит |
| Пороговые уровни срабатывания | TTL (+ 1,4 В); CMOS (+5,0 В; + 3,3 В; + 2,5 В); ESL (- 1,3 В) PECL (+ 3,7 В) |
| Пределы установки уровня срабатывания, В | ± 8 с шагом 100 мВ |
| Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В | ± (0,03 -иП + 100 мВ), где иП - установленный уровень срабатывания |
| Максимальное входное напряжение, В | ± 40 (пиковое) |
| Общие технические характеристики | |
| Напряжение и частота сети электропитания, В | от 100 до 240 при частоте 50/60 Гц; от 100 до 132 при частоте 50/60/400 Гц |
| Мощность, потребляемая от сети питания, В-А, не более | 375 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 230x430x330 |
| Масса, кг | 11,8 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 15 до 25 до 85 |
наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Комплект поставки приведен в таблице 3.
| Наименование | Количество | Примечание |
| Осциллограф цифровой DS09064A или MS09064A, или DS09104A, или MS09104A, илиDSO9254A, или MSO9254A, или DS09404A, или MS09404A | 1 шт. | Модель по заказу |
| кабель питания | 1 шт. | |
| пробник (по числу каналов) | до 4 шт. | |
| пробник цифровой (для модификаций MSOX) | 1 шт. | по заказу |
| компакт-диск с документацией | 1 шт. | |
| Руководство по эксплуатации | 1 шт. | |
| Методика поверки. 651-15-44 МП | 1 шт. |
осуществляется по документу 651-15-44 МП «Инструкция. Осциллографы цифровые DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- измеритель мощности с блоками измерительными и первичными измерительными преобразователями Agilent E4418B (рег.№ 38915-08): с преобразователем измерительным E4413A (рег.№ 57163-14): частота преобразования до 14 ГГц; диапазон измерений уровня мощности от минус 24 до 16 дБ/мВт;
- мультиметр Agilent 3458A (рег.№ 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5-10-6D+0,3-10-6E) в диапазоне от 0,1 до 1 В, ± (0,5-10-6D+0,05-10-6E) в диапазоне от 1 до 10 В, где D - показания мультиметра, Е - верхний предел диапазона измерений;
- частотомер электронно-счетный 53132А (рег. № 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5 10-6.
- стандарт частоты рубидиевый FS725 (рег. № 31222-06), пределы допускаемой относительной погрешности частоты 10 МГц ± 1 • 10-10.
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация компании «Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия.
