Осциллографы цифровые DSO7012B, DSO7014B, MSO7012B, MSO7014B, DSO7032B, DSO7034B, MSO7032B, MSO7034B, DSO7052B, DSO7054B, MSO7052B, MSO7054B, DSO7104B, MSO7104B, 62725-15

Назначение

Осциллографы цифровые DSO7012B, DSO7014B, MSO7012B, MSO7014B, DSO7032B, DSO7034B, MSO7032B, MSO7034B, DSO7052B, DSO7054B, MSO7052B, MSO7054B, DSO7104B, MSO7104B (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Описание

Конструктивно осциллографы представляют собой настольный моноблочный прибор в корпусе из пластика.

На передней панели осциллографов расположен жидкокристаллический экран, разъем входа сигналов внешнего запуска, разъёмы интерфейса USB 2.0, разъем выхода компенсатора пробника, разъёмы входов аналоговых сигналов, клавиатура.

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или ручное измерение амплитудных и временных параметров электрических сигналов. Каждый вход осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран.

Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы USB и LAN.

Осциллографы модификаций MSO дополнительно к аналоговым каналам имеют 16 входов цифрового логического анализатора. Осциллографы оснащены системой быстрой справки.

Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развёртки, генератор сигналов произвольной/специальной формы, блок питания, клавиатура, цветной жидкокристаллический экран.

На задней панели расположены разъёмы выхода синхросигнала, входа внешней синхронизации, переключатель пользовательской калибровки, разъёмы входов цифровых каналов логического анализатора (модификации MSO), выхода видеосигнала, интерфейсов USB и LAN, сети питания, вентилятор обдува.

Осциллографы оснащены складывающейся ручкой для переноски.

Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

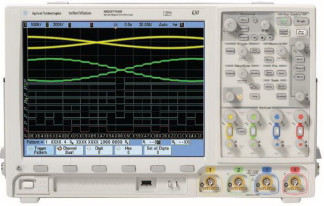

Внешний вид одной из моделей осциллографа с указанием места размещения знака утверждения типа приведён на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.

I

i IB=: =.=: i I M4 M«ii l

&

| Ими......И ]И

1П Jill Illl J I II kil ni Hi k; ai ■

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Осциллографы имеют встроенное программное обеспечение (ПО).

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики осциллографов нормированы с учётом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) осциллографов предприятием-изготовителем и недоступна для потребителя.

Характеристики ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения (ПО)

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Технические характеристики

осциллографов приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект поставки приведен в таблице 3.

Поверка

осуществляется по документу 651-15-45 МП «Инструкция. Осциллографы цифровые DSO7012B, DSO7014B, MSO7012B, MSO7014B, DSO7032B, DSO7034B, MSO7032B, MSO7034B, DSO7052B, DSO7054B, MSO7052B, MSO7054B, DSO7104B, MSO7104B. Методика поверки», утверждённому первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.

Основные средства поверки:

-    калибратор осциллографов Fluke 9500В (рег. № 30374-13): погрешность установки постоянного напряжения ± 0,025 %, погрешность установки частоты ± 2,5-10" ;

-    мультиметр 3458A (рег.№ 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5-10-6D+0,3-10-6E) в диапазоне от 0,1 до 1 В, ± (0,5-10-6D+0,05-10-6E) в диапазоне от 1 до 10 В, где D - показания мультиметра, Е - верхний предел диапазона измерений.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DSO7012B, DSO7014B, MSO7012B, MSO7014B, DSO7032B, DSO7034B, MSO7032B, MSO7034B, DSO7052B, DSO7054B, MSO7052B, MSO7054B, DSO7104B, MSO7104B

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2.    Техническая документация компании «fceysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия.
