Поляриметры автоматические цифровые модели МСР 100 (далее по тексту - поляриметры) предназначены для измерения угла вращения плоскости поляризации монохроматического излучения при его прохождении через оптически активные вещества.
Карточка СИ
Номер в госреестре 62727-15
Наименование СИ Поляриметры автоматические цифровые
Обозначение типа СИ MCP 100
Изготовитель "Anton Paar OptoTec GmbH", Германия
Год регистрации 2015
Срок свидетельства 27.11.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Поляриметры автоматические цифровые модели МСР 100 (далее по тексту - поляриметры) предназначены для измерения угла вращения плоскости поляризации монохроматического излучения при его прохождении через оптически активные вещества.

Описание

Работа поляриметров основана на принципе «оптического нуля». Излучение источника (светодиод с длиной волны излучения 589 нм и интерференционным светофильтром) проходит через поляризатор, кювету с анализируемым веществом, второй поляризатор, выполняющий роль анализатора, и далее поступает на фотоприемное устройство, где преобразуется в электрический сигнал. Электрический сигнал поступает в электронный блок поляриметра, где в соответствии с записанным в памяти математическим алгоритмом происходит его преобразование. При установке в измерительную ячейку кюветы с оптически активным веществом происходит поворот плоскости поляризации. Поляриметр МСР 100 с помощью сервопривода будет вращать первый поляризатор до тех пор, пока плоскость поляризации после измерительной ячейки не станет перпендикулярной плоскости поляризации анализатора. Угловой датчик поляриметра регистрирует угол поворота поляризатора, который является прямым измерением угла вращения плоскости поляризации оптически активным веществом.

Поляриметры могут работать в трех разных режимах измерения: вращения плоскости поляризации (0), удельного оптического вращения (°), и концентрации (г/100 мл, г/100 см , г/100 мл, г/л, г/мл или кг/м ).

В поляриметрах предусмотрено два режима контроля температуры измерительной ячейки при помощи элементов Пельтье с фиксацией температуры 20 °C/68 °F или 25 °C/77 °F. Контроль температуры можно также отключить. Температуру можно устанавливать по трем разным шкалам: Цельсию [°С], Фаренгейту [°F] или Кельвину [К].

Конструктивно поляриметры выполнены в виде стационарного настольного прибора. На боковой панели прибора расположены три USB порта, на задней панели прибора расположены интерфейсы вывода и вывода CAN, сервисный USB-интерфейс, интерфейс Ethernet, интерфейс RS-232 для подключения принтера.

Управление прибором осуществляется с помощью сенсорного жидкокристаллического дисплея размером 5,7". Результаты измерений выводятся на дисплей и сохраняются в базе данных. Интерфейс возможен на 3-х языках - китайском, английском и португальском.

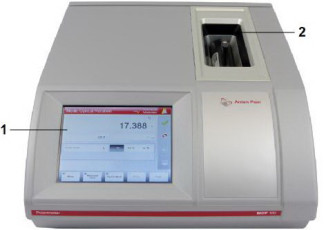

Общий вид поляриметров представлен на рисунках 1-2.

Место нанесения маркировки

Программное обеспечение

Управление процессом измерения в поляриметрах осуществляется с помощью специального встроенного программного обеспечения MCP 100 Software. Программное обеспечение служит для настройки поляриметров, проведения измерений, включая визуальный анализ экспериментальных данных, анализа и обработки полученных данных.

ПО имеет графический пользовательский интерфейс, ввод данных производится с помощью сенсорного экрана, а при необходимости на экран можно вызвать виртуальную клавиатуру, а также подключить внешние клавиатуру и мышку к одному из трех USB-интерфейсов, расположенных на левой стороне прибора.

Программное обеспечение (ПО) имеет следующие идентификационные данные:

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MCP 100 Software

Номер версии (идентификационный номер) ПО

V1.10 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Программное обеспечение размещается в энергонезависимой памяти микропроцессора. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя, а также наличием пароля. ПО выделяет три типа пользователей: оператор, руководитель, администратор.

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.

Установка обновленных версий ПО допускается только представителями предприятия -изготовителя с помощью специального оборудования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

поляриметров приведены в таблице 2.

Таблица 2

Наименование характеристик

Значения характеристик

Диапазон измерений угла вращения плоскости поляризации, ...0

± 34,5

Диапазон показаний угла вращения плоскости поляризации, .о

± 89,9

Дискретность показаний цифрового табло при измерении угла вращения плоскости поляризации, .о

0,001

Пределы допускаемой абсолютной погрешности измерений угла вращения плоскости поляризации, .о

±0,01

Рабочая длина волны, нм

589

Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц

100 - 240 50/60

Г абаритные размеры, мм, не более

370 х 320 х 130

Масса, включая блок питания, кг, не более

8,6

Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %

15 - 35 20 - 80

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.

Комплектность

Таблица 3

Наименование

Количество,

шт

Поляриметр автоматический цифровой МСР 100

1

Внешний блок питания

1

Сетевые кабели для США, Великобритании и Европы

3

Осушительный картридж

1

Разъемы CANopen

2

Поляриметрическая трубка 100 мм

1

Кварцевая поляриметрическая пластина Toolmaster

1

Руководство по эксплуатации

1

Методика поверки

1

Поверка

осуществляется по документу МП 014.М44-15 «ГСИ. Поляриметры автоматические цифровые модели МСР 100. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 02 марта 2015 г.

Основные средства поверки:

Г осударственный рабочий эталон 1-го разряда единицы угла вращения плоскости поляризации в диапазоне от минус 15° до плюс 40° (регистрационный номер 3.1.ZZA.0032.2015) Основные метрологические характеристики:

значения углов вращения плоскости поляризации на длине волны 589,44 нм:

34-20 +5,245 34-21 +34,588 34-22 -10,521

расширенная неопределенность 0,003°

Сведения о методах измерений

«Поляриметр автоматический цифровой МСР 100. Руководство по эксплуатации», разделы 12, 13

Нормативные и технические документы, устанавливающие требования к поляриметрам автоматическим цифровым модели МСР 100

1    ГОСТ 8.590-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений угла вращения плоскости поляризации»

2    Техническая документация «Anton Paar OptoTec GmbH», Германия

62727-15
Номер в ГРСИ РФ:
62727-15
Производитель / заявитель:
"Anton Paar OptoTec GmbH", Германия
Год регистрации:
2015
Cрок действия реестра:
27.11.2025
