Газоанализаторы CheckPoint (мод. CheckPoint и CheckPoint II), 62728-15

62728-15
Г азоанализаторы Checkpoint (модели Checkpoint и Checkpoint II) (далее -газоанализаторы) предназначены для измерения содержания кислорода (О2) и углекислого газа (СО2) при контроле состава газа в упаковках с модифицированной газовой средой.
Карточка СИ
Номер в госреестре 62728-15
Наименование СИ Газоанализаторы
Обозначение типа СИ CheckPoint (мод. CheckPoint и CheckPoint II)
Изготовитель "Dansensor", Дания
Год регистрации 2015
Срок свидетельства 24.12.2020
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Г азоанализаторы Checkpoint (модели Checkpoint и Checkpoint II) (далее -газоанализаторы) предназначены для измерения содержания кислорода (О2) и углекислого газа (СО2) при контроле состава газа в упаковках с модифицированной газовой средой.

Описание

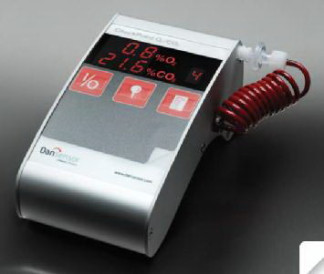

Конструктивно газоанализаторы представляют собой переносные полуавтоматические приборы, выполненные в едином корпусе из металла (рис. 1 и 2).

Газоанализаторы могут выпускаться в следующих вариантах исполнения:

-    Checkpoint О2 или Checkpoint О2/СО2,

-    Checkpoint II О2 или Checkpoint II О2/СО2,

Принцип действия газоанализаторов основан на непрерывном преобразовании электрического сигнала, поступающего с газочувствительных измерительных преобразователей (сенсоров), в цифровом виде с последующей обработкой встроенным микропроцессором и выводом результатов измерений на дисплей газоанализатора.

В качестве измерительных преобразователей используются электрохимический сенсор кислорода и оптический ИК сенсор углекислого газа.

Принцип действия электрохимического сенсора основан на изменении электрической проводимости раствора электролита при взаимодействии с определяемым компонентом.

Принцип действия инфракрасного сенсора основан на поглощении газом излучения в ИК-области.

Способ подачи контролируемой среды на сенсоры - принудительный с помощью встроенного насоса.

На передней панели газоанализаторов расположены дисплей и клавиатура управления. Подача пробы газа осуществляется с помощью иглы и гибкой трубки со специальной насадкой через отверстие на правой боковой панели прибора.

Задняя панель газоанализатора модели Checkpoint II оснащена мультиконнектором для подключения станции DocIn, необходимой для зарядки аккумуляторов прибора, а также для соединения с ПК.

Модель Checkpoint II может быть оснащена сканнером штрих-кода (опция) на верхней торцевой панели.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение. Оно осуществляет функции сбора, обработки, хранения и передачи данных.

ПО устанавливается на предприятии-изготовителе в процессе производства приборов, доступ пользователя к нему отсутствует.

Контрольная сумма исполняемого кода доступна только производителю. Идентификационные данные ПО Checkpoint приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Program Checkpoint

Номер версии (идентификационный номер) ПО

v 1.00 и выше

Цифровой идентификатор ПО

недоступен для пользователя

Другие идентификационные данные, если имеются

-

Идентификационные данные ПО Check point II приведены в таблице 2. Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Program Checkpoint II

Номер версии (идентификационный номер) ПО

v 1.00 и выше

Цифровой идентификатор ПО

недоступен для пользователя

Другие идентификационные данные, если имеются

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Обработка метрологических данных происходит на основе жёстко определенного алгоритма без возможности изменения.

Технические характеристики

газоанализаторов приведены в таблице 3.

Таблица 3

Характеристика

CheckPoint

CheckPoint II

Диапазон измерений объёмной доли кислорода, %

От 0 до 60

Пределы допускаемой абсолютной погрешности измерения объёмной доли кислорода, %

± (0,2+0,045-Сизм.)

Диапазон измерений объёмной доли углекислого газа, %

От 0 до 100

Пределы допускаемой абсолютной погрешности измерения объёмной доли углекислого газа, %

± (2,0+0,025-Сизм.)

Разрешение при измерении объёмной доли кислорода и углекислого газа, %

0,1

0,1

Время забора пробы, с

15

6

Г абаритные размеры, мм, не более

74 x 63 x 135

65 x 130 x 160

Масса, кг, не более

0,5

0,7

Питание, В

4,8

7,2

Память, количество измерений

9

10 000

Условия эксплуатации:

-    температура окружающей среды, °С;

-    верхнее значение относительной влажности воздуха (без конденсации влаги), %;

-    атмосферное давление, кПа

5...40 95

84...106,7

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации типографским способом.

Комплектность

-    газоанализатор (модель Checkpoint или Checkpoint II),

-    инструкция по эксплуатации,

-    методика поверки,

-    станция DocIn (модель Checkpoint II),

-    диск с ПО (модель Checkpoint II),

-    встроенный сканнер штрих-кода (модель Check Point II , опция),

-    запасные части и расходные материалы (трубки, мембраны, комплект игл и пр.).

Поверка

осуществляется по документу МП РТ 2286-2015 «Газоанализаторы Checkpoint (модели Checkpoint и CheckPoint II). Методика поверки», утверждённому ФБУ «Ростест-Москва» 14 мая 2015 г. и входящему в комплект поставки.

Основные средства поверки:

-    ГСО-ПГС №№ 10241-2013, 10253-2013 в баллонах под давлением по ТУ 6-16-2956-92;

-    поверочный нулевой газ (ПНГ) азот марки Б в баллонах под давлением по ТУ 6-21-39-96.

Сведения о методах измерений

приведены в инструкции по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газоанализаторам Checkpoint (модели Checkpoint и Checkpoint II)

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
