Датчики давления ДПС 025, 62735-15

Назначение

Датчики давления ДПС 025 предназначены для измерения быстропеременных давлений с амплитудой от 0,12 до 5,6 МПа при статическом давлении от 22,4 до 125 МПа в жидких и газообразных средах.

Описание

Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, заключающегося в появлении разноименных зарядов на поверхности пьезоэлемента под действием измеряемого быстропеременного давления.

Датчики состоят из преобразователя измерительного первичного (ПИП) с кабельной перемычкой и преобразователя измерительного вторичного (ВИП).

ПИП состоит из корпуса, выполненного за одно целое с мембраной, двух пьезоэлементов на основе монокристаллического галлотанталата лантана ГТЛ 13Ч ТУ6365-005-54993724 и кабеля в металлическом кожухе, заканчивающегося розеткой РС4ТВ АВ0.364.047 ТУ, которая соединяется с вилкой РС4ТВ ВИП.

Прокладка обеспечивает герметичность стыка в месте установки датчиков на исследуемом объекте. ПИП имеет установочную резьбу М10 х 1,0.

ВИП выполнен в виде выносного блока с разъемами, обеспечивающими подключение ПИП, напряжения питания и снятие выходного сигнала. Выходной сигнал с датчиков соответствует аналоговому сигналу ± 6 В.

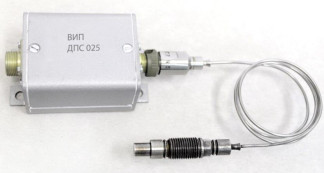

Общий вид датчика ДПС 025 представлен на рисунке 1.

Габаритно-установочные размеры датчика давления ДПС 025 представлены на рисунке 2.

Диапазон измерений на уровне статических давлений от 22 до 125, МПа

от 0,12 до 5,6 ± 6

± 4 25

710+50, М10х1-6^ 57±0,2, 32+0,2, 0,15

Пределы допускаемой приведенной погрешности, % Неравномерность амплитудно-частотной характеристики, %

2

Виброэквивалент, Па/м-с , не более

Габаритные и установочные размеры, мм:

-    для ПИП;

-    для ВИП Масса, кг, не более

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

В комплект поставки входят: датчик ДПС 025; формуляр СДАИ.406231.038ФО; прокладка СДАИ.754152.089; руководство по эксплуатации СДАИ.406231.038РЭ; методика поверки СДАИ.406231.038МП.

Поверка

осуществляется по документу СДАИ.406231.038МП, утвержденному АО «НИИФИ» 20.08.2015.

Средства поверки: штангенциркуль ШЦ-11-125-0,1 (госреестр № 24156-02, погрешность ±0,1 мм), милливольтметр В3-33 ЯЫ2.710.027 ТУ (госреестр №3582-73, напряжение постоянного тока от 300 мкВ до 300 В, КТ(1-4)); манометр грузопоршневой МП 2500 ГОСТ 8291-83 (госреестр №31703-06, диапазон от 5 до 250 МПа, КТ±0.05); источник питания постоянного тока Б5-8 ЕЭ3.233.129ТУ (госреестр №6383-77, диапазон от 0 до 50 В, погрешность ±3%); генератор сигналов низкочастотный Г3-109 ЕХ3.269.086 ТУ(госреестр №5459-76, диапазон от 20 Гц до 200 кГц, погрешность ±(1+50/f)-(2+50/f)%).

Сведения о методах измерений

Методика измерений содержится в руководство по эксплуатации СДАИ.406231.038РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам давления ДПС 025

1    Датчики ДПС 025 - технические условия СДАИ.406231.038ТУ.

2    ГОСТ 8.107-81 «Государственная поверочная схема для средств измерений переменно-

2    7    14

го давления в диапазоне от 10 до 2.5 10 Па для частот от 5 10 до 10 Гц и длительностей от 10-5 до 10 с при постоянном давлении до 5 • 106 Па».
