Анализатор жидкости A15/79, 62737-15

Назначение

Анализатор жидкости А15/79 (далее - анализатор) предназначен для непрерывных измерений массовой концентрации общего активного остаточного хлора в воде.

Описание

Анализатор жидкости А15/79 представляет собой стационарный автоматический прибор циклического действия.

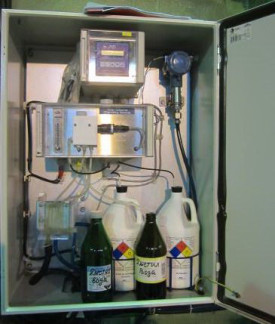

Конструктивно анализатор представляет собой металлический корпус (шкаф) с дверью, внутри которого установлены проточная камера для пробы, бутыли с реагентами (растворы уксусной кислоты и иодида калия), аналитический модуль и электронный блок с жидкокристаллическим экраном (Рис. 1). Знак поверки наносят на внутреннюю поверхность двери шкафа.

Внутри аналитического блока расположены реакционная ячейка с мембранным электрохимическим датчиком, два насоса для подачи в ячейку пробы и реагентов. Проба из проточной камеры по пластиковым трубкам поступает в реакционную камеру аналитического блока, туда же поступают реагенты, далее в кислой среде происходит химическая реакция активного хлора с иодидом калия с выделением эквивалентного количества свободного иода.

HOCl + 2 KI + СНзООН^ I2 + KCl + CH3OOK+H2O

Иод через мембрану поступает в электрохимический датчик, где окисляется на поверхности катализатора, изменяя электрические характеристики сенсора. Сила тока, возникающего в датчике вследствие этого процесса пропорциональна количеству выделившегося иода, и, следовательно, концентрации активного остаточного хлора в измеряемой воде.

Электронный блок представляет собой корпус с прозрачной дверцей, закрывающейся на защелку. На передней панели блока расположены жидкокристаллический экран и кнопки управления. Внутри находится электрическая схема и электронные платы микропроцессора. Сигнал от датчика поступает в электронный блок, где происходит его усиление и обработка. Результаты измерений отображаются на жидкокристаллическом экране блока. Электронный блок имеет также изолированный аналоговый выход 4 - 20 мА, независимое программируемое реле сигнала тревоги 5 А, 220 В переменного тока и два реле управления 5 А, 220 В переменного тока.

Управление работой анализаторов осуществляется с помощью встроенного программного обеспечения.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Встроенное программное обеспечение не имеет средств программирования, доступных пользователю. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.

Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений массовой концентрации общего активного остаточного хлора, мг/дм3    от 0,10 до 2,0 Пределы допускаемой относительной погрешности измерений, % ± 20 Потребляемая мощность, Вт, не более 70 Масса, кг, не более 12 Габаритные размеры, мм, не более 1000*826x300

Условия эксплуатации:

-    температура окружающей среды, оС    от плюс 10 до плюс 25

-    температура анализируемой воды, оС    от плюс 1 до плюс 20

-    относительная влажность воздуха, %    до 95 (без конденсации)

-    электропитание

напряжение, В    220

частота переменного тока, Гц    50/60

Знак утверждения типа

наносится непосредственно на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Анализатор жидкости А15/79 зав. № 134076.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 62737-15 «Анализатор жидкости А15/79. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 марта 2015 г.

Основные средства поверки:

-    ГСО № 10138-2012,

-    вода дистиллированная по ГОСТ 6709-72.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализатору жидкости А15/79

Техническая документация фирмы-изготовителя «Analytical Technology, Inc.», США
