Стандарты частоты и времени рубидиевые Ч1-92, 62740-15

Стандарты частоты и времени рубидиевые Ч1-92 (далее - стандарты) предназначены для формирования высокостабильных сигналов частотой 5 и 10 МГц, а также импульсного сигнала 1 Гц с возможностью его внешней синхронизации.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	62740-15
Наименование СИ	Стандарты частоты и времени рубидиевые
Обозначение типа СИ	Ч1-92
Изготовитель	ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево
Год регистрации	2015
Срок свидетельства	24.12.2020
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Конструктивно стандарт выполнен в виде моноблока, на лицевой панели которого расположены органы управления режимом синхронизации, а также светодиоды индикации состояния стандарта. На задней панели имеются следующие интерфейсы: разъемы выходных сигналов 1 Гц, 5 и 10 МГц; разъем входного синхросигнала 1 Гц (50 Ом); разъем RS-232C для корректировки действительного значения частоты; разъем для подключения питания от сети переменного тока 220 В.

Функционально стандарт состоит из встроенного рубидиевого опорного генератора, блока делителя частоты, блока буферных усилителей, блока питания.

Стандарт имеет режим внешней синхронизации импульсного сигнала 1 Гц.

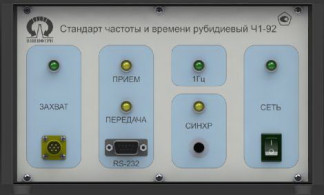

Внешний вид стандарта и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Место пломбировки от несанкционированного доступа

Технические характеристики

стандартов приведены в таблице 1.

Наименование характеристики	Значение характеристики
Номинальные значения частот выходных сигналов, Гц	1; 5 • 106; Г107
Среднее квадратическое значение напряжения выходных сигналов 5 и 10 МГц на нагрузке 50 Ом, В	(1,0 ± 0,2)
Параметры импульсного сигнала 1 Гц: - уровень напряжения выходного сигнала (положительная полярность на нагрузке 50 Ом), В, не менее - длительность импульсов, мкс - длительность переднего фронта импульсов, нс, не более	2,4 от 20 до 40 5
Пределы допускаемой относительной погрешности по частоте	± 2,0-10-10
Среднее квадратическое относительное двухвыборочное отклонение результатов измерений частоты выходных сигналов 5 и 10 МГц, не более: - для интервала времени измерений 1 с - для интервала времени измерений 10 с - для интервала времени измерений 100 с	1.4-10-11 5,0-10-12 1.4-10-12
Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более: - на частоте 10 Гц - на частоте 100 Гц - на частоте 1 кГц - на частоте 10 кГц	5 МГц	10 МГц
	минус 100 минус 130 минус 140 минус 145	минус 95 минус 125 минус 140 минус 145
Ослабление гармонических составляющих в спектрах выходных сигналов 5 и 10 МГц, дБ, не менее	30
Пределы допускаемой абсолютной погрешности внешней синхронизации импульсного сигнала 1 Гц, нс	± 100
Пределы допускаемой относительной погрешности по частоте от включения к включению	± 5,0-10-11
Дополнительное относительное изменение частоты при изменение температуры окружающей среды в диапазоне рабочих температур	± 3,0-10-10
Напряжение питания от сети переменного тока частотой (50±1) Гц, В	от 198 до 242
Потребляемая мощность, В-A, не более	100
Г абаритные размеры (длина х ширина х высота), мм	330 х 240 х 140
Масса, кг, не более	4,0
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 25°С, %	от 5 до 40 до 90
Средняя наработка на отказ, ч, не менее	25 000
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель стандарта технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы стандарта.

Комплектность

В комплект поставки входят:
стандарт частоты и времени рубидиевый Ч1-92	— 1	шт.
кабель питания	— 1	шт.
интерфейсный кабель RS-232	— 1	шт.
комплект эксплуатационных документов.	— 1	шт.
методика поверки МГФК.408483.052 МП	— 1	шт.

Поверка

осуществляется по документу МГФК.408483.052 МП «Инструкция. Стандарты частоты и времени рубидиевые Ч1-92 Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в августе 2015 г.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.

Основные средства поверки:

— вольтметр переменного тока В3-63 (рег. № 10908-87): диапазон измерений напряжения от 10 мкВ до 10 В, пределы допускаемой относительной погрешности ± (0,1—0,5) %;

— частотомер универсальный CNT-90 (рег. № 41567-09): диапазон измеряемых частот от

0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора ± 5-10-6;

— стандарт частоты и времени водородный Ч1-76А (рег. № 23671-02): номинальное значение частоты выходных сигналов 1 Гц, 5 и 10 МГц, среднее квадратическое относительное

двухвыборочное отклонение частоты выходного сигнала 5 МГц при ти = 1 с 1,5-10" ,

13 13

ти = 10 с 5,0-10" , ти = 100 с 2,0-10" , где ти — время измерения.

— компаратор частотный УСН-308А (рег. № 27687-04): номинальные значения частоты входных сигналов 5; 10 и 100 МГц, вносимое среднее квадратическое относительное двухвыборочное отклонение частоты входных сигналов при тИ = 1 с 7,010-14, тИ = 10 с 1,010-14, Ти = 100 с 2,010-15;

— осциллограф цифровой запоминающий SDA 820Zi (рег. № 40230-08): полоса пропускания 20 ГГц; диапазон измерений напряжения ± 5 В, пределы допускаемой относительной погрешности измерений напряжения ± 1,5 %; пределы допускаемой абсолютной погрешности измерений временных интервалов ± 1,5 пс.
