| Номер в госреестре | 62740-21 |
| Наименование СИ | Стандарты частоты и времени рубидиевые |
| Обозначение типа СИ | Ч1-92 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, р. п. Менделеево |
| Год регистрации | 2021 |
| Срок свидетельства | 22.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стандарты частоты и времени рубидиевые Ч1-92 (далее - стандарты) предназначены для формирования высокостабильных синусоидальныхсигналов частотой 5 и 10 МГц, а также импульсного сигнала 1 Гц с возможностью его внешней синхронизации.
Принцип действия стандарта основан на автоподстройке частоты внутреннего опорного кварцевого генератора к частоте спектральной линии квантового перехода атомов рубидия и формирования высокостабильных синусоидальных сигналов с номинальными значениями частот 5, 10 МГц и импульсного сигнала с номинальным значением частоты 1 Гц.
Стандарт состоит из СВЧ-резонатора, содержащего рабочую ячейку с атомами Rb87, кварцевого генератора, системы фазовой автоподстройки частоты опорного кварцевого генератора, делителя частоты, формирующего сигналы 5,10 МГц и 1 Гц, блока синхронизации сигнала 1 Гц, заключенных в едином моноблоке. На лицевой стороне стандарта расположены тумблер питания, интерфейс связи RS-232, кнопка синхронизации сигнала 1 Гц, диоды контроля режима работы. На тыльной стороне расположены разъемы типа BNC для выходных синусоидальных сигналов 5 и 10 МГц и импульсного сигнала 1 Гц.
Стандарт выпускается в одной модификации Ч1-92.

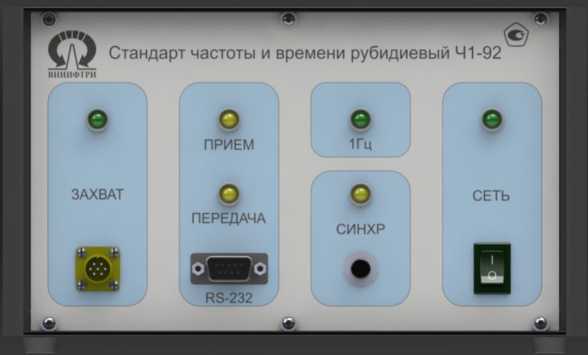

Общий вид стандарта представлен на рисунке 1.

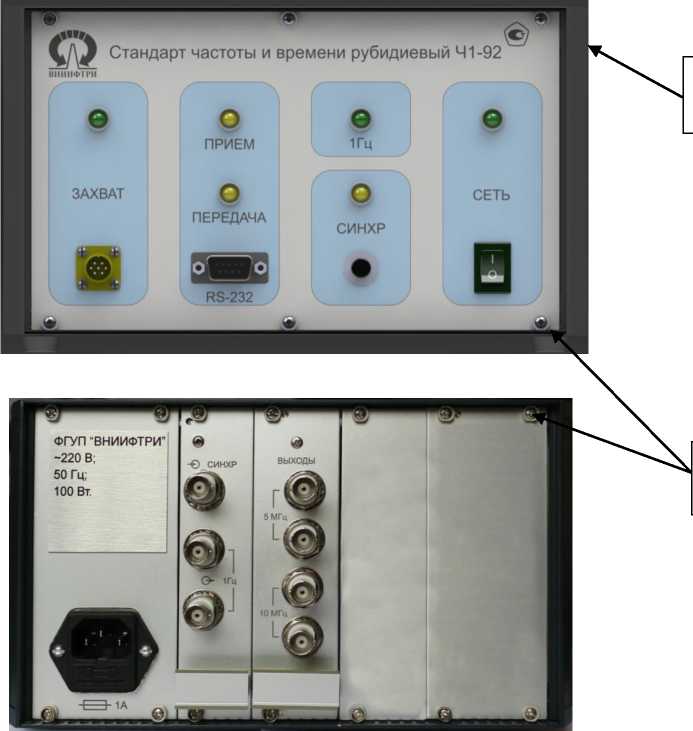

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид стандарта
Стандарт
RS-232
частоты и времени рубидиевый 41-92
О
ПРИЕМ
О ПЕРЕДАЧА
О
СИНХР
СЕТЬ
-0 СИНХР
&
О 1Гц
е
ФГУП -ВНИИФТРИ"
-220 В.
50 Гц;
100 Вт.
ЗАХВАТ
Место нанесения знака поверки
Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест
нанесения знака поверки
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальные значения частот выходных сигналов, Гц | 1; 5’106; 1-107 | |
| Среднее квадратическое значение напряжения выходных сигналов 5 и 10 МГц на нагрузке 50 Ом, В | (1,0 ± 0,2) | |
| Параметры импульсного сигнала 1 Гц: - уровень напряжения выходного сигнала (положительная полярность на нагрузке 50 Ом), В, не менее - длительность импульсов, мкс - длительность переднего фронта импульсов, нс, не более | 2,4 от 20 до 40 5 | |
| Пределы допускаемой относительной погрешности по частоте при нормальных условиях эксплуатации | ± 2,0-10’10 | |
| Среднее квадратическое относительное двухвыборочное отклонение результатов измерений частоты выходных сигналов 5 и 10 МГц, не более: - для интервала времени измерений 1 с - для интервала времени измерений 10 с - для интервала времени измерений 100 с | 1,4-10-11 5,0-10’12 | |
| 1,4-1 | 0’12 | |
| Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра, дБ/Гц, не более: - на частоте 10 Гц - на частоте 100 Гц - на частоте 1 кГц - на частоте 10 кГц | 5 МГц | 10 МГц |
| минус 100 минус 130 минус 140 минус 145 | минус 95 минус 125 минус 140 минус 145 | |
| Ослабление гармонических составляющих в спектрах выходных сигналов 5 и 10 МГц, дБ, не менее | 30 | |
| Пределы допускаемой абсолютной погрешности внешней синхронизации импульсного сигнала 1 Гц, нс | ± 100 | |
| Пределы допускаемой относительной погрешности по частоте от включения к включению | ± 5,0-10-11 | |
| Пределы допускаемой относительной погрешности по частоте при изменении температуры окружающей среды в диапазоне рабочих температур | ± 3,0-10’10 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока частотой (50+1) Гц, В | от 198 до 242 |
| Потребляемая мощность, B^A, не более | 100 |
| Габаритные размеры (длина х ширина х высота), мм | 330 х 240 х 140 |
| Масса, кг, не более | 4,0 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, ° С - относительная влажность при температуре воздуха 25°С, % | от +5 до +40 до 90 |
| Средняя наработка на отказ, ч, не менее | 25 000 |
| Средний срок службы, лет, не менее | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации и формуляр и на переднюю панель стандарта технологическим способом.
Таблица 3 - Комплектность стандарта
| Наименование | Обозначение | Количество |
| Стандарт частоты и времени рубидиевый Ч1-92 | — | 1 шт. |
| кабель питания | — | 1 шт. |
| интерфейсный кабель RS-232 | — | 1 шт. |
| Формуляр | МГФК.408483.052 ФО | 1 экз. |
| Руководство по эксплуатации | МГФК.408483.052 РЭ | 1 экз. |
| Методика поверки | 651-21-044 МП | 1 экз. |
приведены в документе МГФК.408483.052 РЭ «Стандарт частоты и времени рубидиевый Ч1-92.
Руководство по эксплуатации», раздел 6 «Порядок работы».
Приказ Росстандарта от 31.07.2018 № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Технические условия МГФК.408483.052 ТУ «Стандарт частоты и времени рубидиевый Ч1-92»
