Резервуары стальные вертикальные цилиндрические с защитной стенкой номинальной вместимостью 5000 м3 РВС-5000, 62741-15

Назначение

Резервуары стальные вертикальные цилиндрические с защитной стенкой номинальной вместимостью 5000 м3 РВС-5000 предназначены для измерений объема при приеме, хранении и отпуске дизельного топлива.

Описание

Резервуар представляет собой закрытый стальной сосуд в виде вертикально установленного цилиндра, с днищем и стационарной кровлей, с защитной стенкой

Резервуар установлен на бетонном фундаменте, оборудован кольцевой лестницей, люками-лазами для обслуживания во время эксплуатации. Кровля резервуара коническая самонесущая.

Резервуар оснащен трубопроводами приема и выдачи дизельного топлива, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеет наружное и внутреннее антикоррозионные покрытия.

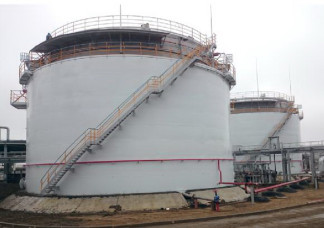

Общий вид резервуара представлен на рисунке 1.

Технические характеристики

1.    Номинальная вместимость резервуара, м3    5000

2.    Пределы допускаемой относительной погрешности определения вместимости, %    ±0,05

3.    Г абаритные размеры

-    внутренний диаметр, мм    20920

-    высота цилиндрической части, мм    14900

4.    Масса, не более, кг    236509

5.    Условия эксплуатации

-    температура окружающего воздуха, °С    от минус 36 до плюс 50

6.    Срок эксплуатации, лет    20

7.    Класс (группа) опасности сосуда    III класс

Знак утверждения типа

наносится в виде наклейки на титульный лист паспорта.

Комплектность

-    резервуар -    2 экз.

-    паспорт    -    2 экз.

Поверка

осуществляется по документу МИ 3144-2008 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки электронно-оптическим методом»

В перечень основных средств поверки входят:

-    Рулетка измерительная с грузом Р20Н2Г 2-го класса точности, с верхним пределом измерений 20 м;

-    Рулетка измерительная с грузом Р20Н2Г 2-го класса точности, с верхним пределом измерений 50 м;

-    Тахеометр электронный SOKKIA NET1200 СКО измерений расстояний 1,0 мм, СКО измерений углов 1";

-    Нивелир компенсаторный VEGA L24 погрешность ±2 мм;

-    Массовый расходомер Promass 83F диапазон измерений 10 - 70 м3/ч, погрешность ±0,1%;

-    Толщиномер А1207 диапазон измерений 0,8 - 30 мм, погрешность ±0,1 мм

-    Прибор комбинированный TESTO-410-1 диапазон измерений от минус 10 до плюс 50°С, погрешность ±0,5°С;

Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара, заверяется подписью поверителя

Сведения о методах измерений

ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»

Нормативные и технические документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с защитной стенкой номинальной вместимостью 5000 м3 РВС-5000

1.    ГОСТ 31385-2008 «Резервуары вертикальные стальные цилиндрические. Общие технические условия»

2.    ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»

3.    МИ 3144-2008 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки электронно-оптическим методом»
