Термопреобразователи сопротивления PR-SPA-NA-NWT, PR-SPA-EX-NWT, 62742-15

Термопреобразователи сопротивления PR-SPA-NA-NWT, PR-SPA-EX-NWT (в дальнейшем термопреобразователи) предназначены для измерения температуры деталей электрических машин во взрывоопасных и взрывобезопасных зонах.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	62742-15
Наименование СИ	Термопреобразователи сопротивления
Обозначение типа СИ	PR-SPA-NA-NWT, PR-SPA-EX-NWT
Изготовитель	Компания "EPHY-MESS GmbH", Германия
Год регистрации	2015
Срок свидетельства	24.12.2020
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия термопреобразователей основан, на свойстве платины изменять свое сопротивление с изменением температуры.

Основной частью термопреобразователей является чувствительный элемент, выполненный в виде бифилярно намотанной платиновой проволоки, помещенный в корпус из стеклотекстолита или пластмассы. Внутренние проводники выведены через уплотнение в наружной части защитного корпуса. Термопреобразователи имеют по 4 исполнения AK, ST, ZS, SH , отличающиеся конструктивным оформлением и размерами погружаемой части.

Знак поверки наносится на свидетельство о поверке термопреобразователя.

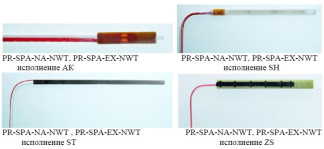

Внешний вид термопреобразователей приведен на рисунке 1.

PR-SPA-NA-NWT, PR-SPA-EX-NWT исполнение АК

PR-SPA-NA-NWT, PR-SPA-EX-NWT исполнение SH

PR-SPA-NA-NWT, PR-SPA-ЕХ-NWT исполнение ZS

Рисунок 1 - Внешний вид термопреобразователей

Технические характеристики

термопреобразователей сопротивления приведены в таблице 1.

Таблица 1

Наименование характеристики	PR-SPA-NA-NWT, PR-SPA-EX-NWT
Наименование характеристики	исполнение AK исполнение исполнение ZS исполнение ST SH
1. Номинальная статическая характеристика, (НСХ)*	1х Pt100, 2х Pt100
2. Класс допуска	AA, А, В, и C в соответствии с ГОСТ 6651-2009

3.Номинальное значение сопротивления при 0°С, Ом	100
4.Диапазон измерений температуры, °С	для PR-SPA-NA-NWT от минус 60 до 200 для PR-SPA-EX-NWT от минус 60 до 180
5. Т емпературный коэффициент, °С-1	0,00385
6.Пределы допускаемой абсолютной погрешности, °С	класс АA ± ( 0,1 + 0,0017 \| t \| ), класс А ±(0,15 + 0,002 l t l ), класс В ±(0,3 + 0,005l t l), класс C ± ( 0,6 + 0,01 \| t \| ) где t-измеренная температура, °С
7. Схема внутренних соединений	2-х, 3- х и 4-х проводная
8.Время термической реакции t 0,63, в воде, не более, с	8	8	8	5
9. Степень защиты от воды и пыли	ГР64
10. Маркировка взрывозащиты только для PR-SPA-EX-NWT	Ex ia IIC U, Ex ia IIIC DbU, Ex e II U, Ex tb IIIC DbU
11. Размеры погружаемой части**, мм длина ширина толщина
	(от 25до 500) ±3 (от 5 до30) ±0,3 (от 2 до 20) ±0,3	(от 25до 500)±3 (от 5 до30) ±0,3 (от 1 до 10) ±0,3	(от 25до 500)±3 (от 5 до30) ±0,3 (от 1 до 10) ±0,3	(от 25до 500) ±3 (от 3до 20) ±0,3 (от 1 до 5) ±0,3
12. Длина кабеля, мм, не менее	100
13.Материал защитного корпуса	стеклотекстолит/ пластик	стеклотекстолит	стеклотексто лит/слюдяная бумага	термоусадочная трубка
14. Масса, кг, не более
15. Срок службы, лет, не менее	30
16. Средняя наработка на метрологический отказ, ч	43 200
17. Условия эксплуатации: - диапазон температур окружающего воздуха, °С - относительная влажность, %	от минус 60 до 180 до 95 без конденсации влаги

Примечание: * по требованию заказчика может быть изготовлен произвольный номинал чувствительного элемента

**в зависимости от заказа

Знак утверждения типа

наносится на титульные листы паспорта типографским способом.

Комплектность

- термопреобразователь сопротивления

- 1 шт -1 экз.

- паспорт на русском языке

Поверка

осуществляется по документу ГОСТ 8.461-2009 "ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки".

При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; термостат жидкостный мод.7312, воспроизводимая температура 0 °С, нестабильность поддержания температуры ±0,001 °С; термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С.
