| Номер в госреестре | 62744-15 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | PR-SPA-NA-LTH, PR-SPA-EX-LTH |
| Изготовитель | Компания "EPHY-MESS GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления PR-SPA-NA-LTH, PR-SPA-EX-LTH (в дальнейшем термопреобразователи) предназначены для измерения температуры деталей электрических машин во взрывоопасных и взрывобезопасных зонах.
Принцип действия термопреобразователей основан, на свойстве платины изменять свое сопротивление с изменением температуры. Чувствительный элемент из платиновой проволоки виброустойчиво встроен в защитную арматуру из нержавеющей стали. Чувствительный элемент, соединяется при помощи выводов с клеммной головкой, закрепленной на защитной арматуре. Термопреобразователи PR-SPA-NA-LTH имеют 3 исполнения EM, DN, AN, а термопреобразователи PR-SPA-EX-LTH имеют 2 исполнения EM, DN, отличающиеся размерами погружаемой части и конструктивным исполнением.
Знак поверки наносится на свидетельство о поверке термопреобразователя.

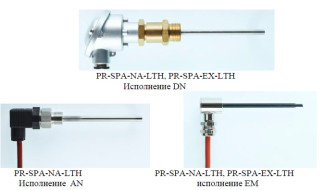

Внешний вид термопреобразователей приведен на рисунке 1.
PR-SPA-NA-LTH, PR-SPA^-LTH Исполнение DN
Исполнение AN исполнение ЕМ
Рисунок 1 - Внешний вид термопреобразователей
термопреобразователей приведены в таблице 1.
Таблица 1
| Наименование характеристики | PR-SPA-NA-LTH | PR-SPA-EX-LTH |
| исп^М to^DN to^AN | to^EM ^aDN | |
| 1.Номинальная статическая характеристика, (НСХ)* | 1х Pt100, 2х Pt100 | |
| 2. Класс допуска | AA, А, В, и C в соответствии с ГОСТ 6651-2009 | |
| 3.Номинальное значение сопротивления при 0 °С, Ом | 100 | |
| 4. Диапазон измерений температуры , °С | от минус 60 до 200 | от минус 60 до 180 |
| 5. Температурный коэффициент, °С-1 | 0,00385 | |
| 6.Пределы допускаемой абсолютной погрешности, °С | класс АA ± ( 0,1 + 0,0017 | t | ), класс А ±(0,15 + 0,002 | t |), класс В ±(0,3 + 0,0051 t | ), класс C ± ( 0,6 + 0,01 | t | ) где t-измеренная температура, °С | |
| 7.Схема внутренних соединений | 2-х, 3- х и 4-х проводная | |
| 8.Время термической реакции t 0,63, в воде, не более, с | 12 | |
| 9. Степень защиты от воды и пыли | ГР64 | |
| 10. Маркировка взрывозащиты и взрывоопасных пылевых сред | 1Exia IIC T3-T6 Gb, Ex ia IIIC T80°C-Т180°С Db 2Exe IIC T3-T6 Gb, Ex tb IIIC T80°С-Т180°С Db | |
| 11.Размеры погружаемой части**, мм длина диаметр | (от 15 до 1000) ±0,8 (от 3 до 25) ±0,3 | |
| 12. Длина кабеля, мм, не менее | 100 | |
| 13.Материал защитного корпуса | нержавеющая сталь | |
| 14. Масса, кг, не более | 2 | |
| 15. Срок службы, лет, не менее | 20 | |
| 16. Средняя наработка на метрологический отказ, ч | 43 200 | |
| 17. Условия эксплуатации: - диапазон температур окружающего воздуха, °С - относительная влажность, % | от минус 60 до 100 до 95 без конденсации влаги | |
Примечание: по требованию заказчика может быть изготовлен произвольный номинал чувствительного элемента **в зависимости от заказа
наносится на титульные листы паспорта типографским способом.
- термопреобразователь сопротивления
- 1 шт -1 экз.
- паспорт на русском языке
осуществляется по документу ГОСТ 8.461-2009 "ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки".
При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; термостат жидкостный мод.7312, воспроизводимая температура 0 °С, нестабильность поддержания температуры ±0,001 °С; термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С.
отсутствуют.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления PR-SPA-NA- LTH, PR-SPA-EX-LTH
1. ГОСТ 6651-2009 " ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний ".
2. ГОСТ 8.558-2009 " ГСИ. Государственная поверочная схема для средств измерений температуры".
3. Техническая документация фирмы изготовителя.
| Зарегистрировано поверок | 2241 |
| Поверителей | 32 |
| Актуальность данных | 17.09.2024 |
