Счетчики статические активной электрической энергии трехфазные МС-301, 62746-15

Назначение

Счетчики статические активной электрической энергии трехфазные «МС-301» предназначены для измерения активной электрической энергии в четырехпроводных цепях переменного тока напряжением 3*230 В промышленной частоты.

Описание

Принцип действия счетчиков «МС-301» основан на измерении активной мощности, которая преобразуется в последовательность импульсов, подаваемых на отсчетное устройство и на выход основного передающего устройства.

Применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, на промышленных предприятиях и объектах энергетики.

Основой электронного модуля является электронная схема, которая измеряет мощность в каждой фазе и суммирует окончательный результат.

В качестве датчика токов в счетчике используются трансформаторы тока. В качестве датчиков напряжения в счетчике используется резистивные делители.

На каждой фазе два дифференциальных входных напряжения от датчиков тока и напряжения перемножаются, усредняются и преобразуются в цифровой код измерительной частью, включающей в себя два сигма-дельта модулятора, блоки цифровой обработки сигнала и калибровки смещения. Измеренная на каждой фазе активная мощность суммируется и преобразуется в последовательность импульсов, которые подаются на отчетное устройство и на выход основного передающего устройства.

В счетчиках с внутренним тарификатором основой электронного счетного механизма является микроконтроллер, обеспечивающий учет потребляемой активной электроэнергии, ее раздельную тарификацию (до четырех тарифов), ход часов реального времени, вывод информации на ЖКИ и обмен данными по интерфейсу RS-485. Счетчик с внутренним тарификатором снабжен источником питания, обеспечивающим ход часов реального времени при отсутствии напряжения на контактах клеммной колодки.

Счетчики с жидкокристаллическим индикатором (ЖКИ) имеют энергонезависимое запоминающее устройство, которое сохраняет информацию не менее 2 лет. В случае выхода из строя ЖКИ вся измерительная информация может быть считана из памяти счетчика через интерфейс RS-485.

В счетчиках с электромеханическим отсчетным устройством в конструкции присутствует стопор обратного хода.

Корпус состоит из цоколя с клеммной колодкой и кожуха. Кожух крепится к цоколю винтом, который пломбируется организацией, осуществляющей поверку счетчика. На стыке кожуха и цоколя ОТК предприятия - изготовителя устанавливает вторую пломбу -гарантийную наклейку.

Структура условного обозначения счетчиков:

«МС-301» 1,0 ТЕ 5(100)Н(7)Р(485)К Где символы означают:

«МС-101» - МС название (бренд) и 301 - серия разработки;

1,0 - Класс точности 1 по ГОСТ 31819.21-2012;

ТЕ - наличие внутреннего тарификатора в счетчике с электронным отсчетным устройством (ЖКИ);

М или Е, где М - механическое отсчетное устройство или Е - электронное отсчетное устройство (ЖКИ);

5(100) базовый (максимальный ток), А;

Н7, Н9, Н10 тип корпуса;

P - наличие электронной пломбы;

(485) - наличие интерфейса RS-485;

В - установленный рабочий диапазон по напряжению от 100 до 270 В, отсутствие символа

В означает установленный рабочий диапазон по напряжению от 198 до 253 В.

К или О, где К - установленный рабочий диапазон температур от минус 40 до плюс 75° С или О - установленный рабочий диапазон температур от минус 25 до плюс 75°, отсутствие обоих символов означает установленный рабочий диапазон температур от минус 10 до плюс 45° .

Отсутствие какого-либо из символов ТЕ, М, Р, (485) в обозначении счетчика означает отсутствие соответствующей функции.

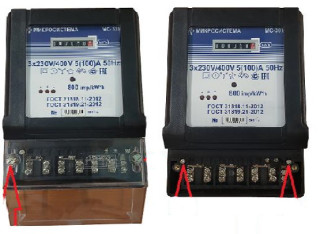

Фото внешнего вида счетчиков с указанием мест нанесения пломб приведено на рисунках 1,2,3.

Место нанесения пломбы Место нанесения знака завода изготовителя    поверки

Место нанесения пломбы Место нанесения знака завода изготовителя    поверки

Рисунок 2 - Фото внешнего вида счетчиков (корпус Н9)

Место нанесения пломбы завода изготовителя

Место нанесения знака поверки

Место нанесения пломбы Место нанесения знака завода изготовителя    поверки

Рисунок 4 - Фото внешнего вида счетчика с ЖКИ (корпус Н9)

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части программного обеспечения

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014.

Технические характеристики

Основные технические характеристики приведены в Таблице 2.

Таблица 2

Знак утверждения типа

наносится на панель счетчика методом офсетной печати и на титульных листах в эксплуатационной документации наносится типографским способом.

Комплектность

В комплект поставки счётчиков входит:

-    счетчик статический активной электрической энергии трехфазные «МС-301»;

-    преобразователь интерфейсов USB-RS-4851;

- эксплуатационные документы: руководство по эксплуатации НСКП.411152.022РЭ; паспорт НСКП.411152.022ПС; методика поверки НСКП.411152.022МП*; руководство оператора НСКП.411152.022И*;

-    программное обеспечение НСКП.411152.022П0.*

Поверка

осуществляется по документу НСКП.411152.022 МП «Счетчики статические активной электрической энергии трехфазные «МС-301». Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2015 г.

Перечень основного оборудования для проверки:

-    установка для регулировки и поверки счетчиков ЦУ 6800/3Р. Погрешность измерения по напряжению и току ± 0,25/0,15%;

-    универсальная пробойная установка УПУ-1М. Испытательное напряжение до 10 кВ, погрешность установки напряжения не более 20 %;

-    секундомер СДС. Время измерения 30 мин;

-    компьютер с установленной программой НСКП.411152.022ПО (Программное обеспечение);

-    преобразователь интерфейсов USB-RS-485 НСКП. 431324.001.

Сведения о методах измерений

Методика измерений на счетчики статические активной электрической энергии трехфазные «МС-301» приведена в руководстве по эксплуатации НСКП.411152.022РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам статическим активной электрической энергии трехфазным «МС-301»

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности

1 и 2».

ТУ 4228-022-088900941-2014 «Счетчики статические активной электрической энергии трехфазные «МС-301». Технические условия».
