Государственный реестр средств измерений

Расходомеры-счетчики жидкости ультразвуковые накладные AT600, 62748-15

62748-15
Расходомеры-счетчики жидкости ультразвуковые накладные AT600 (далее -расходомеры-счетчики) предназначены для измерений объемного расхода и объема жидкости.
Карточка СИ
Номер в госреестре 62748-15
Наименование СИ Расходомеры-счетчики жидкости ультразвуковые накладные
Обозначение типа СИ AT600
Изготовитель «Baker Hughes EMEA Unlimited Company», Ирландия; Фирма «Panametrics LLC», США; Фирма «Baker Hughes Sensing & Inspection (Changzhou) Co., Ltd», Китай
Год регистрации 2015
Срок свидетельства 12.08.2025
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики жидкости ультразвуковые накладные AT600 (далее -расходомеры-счетчики) предназначены для измерений объемного расхода и объема жидкости.

Описание

Принцип действия расходомеров-счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потокажидкости и против него. По разности времени прохождения ультразвуковых импульсов расходомеры-счетчики определяют скорость потока. По определенной скорости потока и введенным параметрам трубопровода расходомеры-счетчики рассчитывают объемный расход и объем жидкости.

Расходомеры-счетчики состоят из двух ультразвуковых преобразователей (установленных в одном или двух накладных зажимах) и электронно-вычислительного блока.

Электронно-вычислительный блок расходомеров-счетчиков выполняет следующие функции:

-    цифровая обработка сигналов поступающих с ультразвуковых преобразователей;

-    вычисление скорости потока жидкости;

-    вычисление объемного расхода и объема жидкости по введенным параметрам трубопровода (материал, внутренний и наружный диаметры, толщина стенки);

-    индикация измеренных и вычисленных параметров;

-    светодиодная индикация состояния расходомера-счетчика;

-    формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;

-    передача измеренной информации поаналоговым сигналам (от 4 до 20 мА), импульсным, частотным сигналам и цифровым интерфейсам;

-    защита от несанкционированного доступа.

В комплект поставки расходомеров-счетчиков может входить программный пакет Vitality для установки на операторские и инженерные станции с установленной операционной системой Windows. Программный пакет Vitality позволяет производить следующие операции:

-    загружать в расходомеры-счетчики и сохранять из расходомеров-счетчиков конфигурационные данные;

-    отображать измеренные и вычисленные параметры, параметры настройки и журнал событий;

-    формировать протоколы и графики, основываясь на измеренной и вычисленной информации, хранящейся в расходомерах-счетчиках.

При установке расходомеров-счетчиков на трубопроводе необходимо соблюдать требования к длинам прямых участков, рекомендованные заводом-изготовителем. Длины прямолинейных участков до и после места установки расходомеров-счетчиков указаны в руководстве по эксплуатации.

Знак поверки наносится на свидетельство о поверке расходомеров-счетчиков.

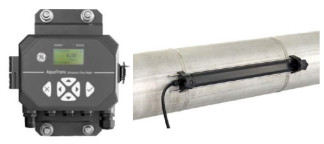

а) электронно-вычислительный блок    б) ультразвуковые пре°браз°ватели

Рисунок 1 - Внешний вид расходомеров-счетчиков

Программное обеспечение

Расходомеры-счетчики имеют встроенное программное обеспечение (далее - ПО). Уровень защиты ПО расходомеров-счетчиковв соответствии с Р 50.2.077-2014 - высокий. Защита ПОрасходомеров-счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля), ведения доступного только для чтения журнала событий и ошибок.

Идентификационные данные ПО расходомеров-счетчиков приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AT600

Номер версии (идентификационный номер)ПО

Не ниже 01.02.16

Цифровой идентификаторПО

-

АлгоритмвычисленияцифровогоидентификатораПО

-

Технические характеристики

Метрологические и технические характеристики, в том числе показатели точности, расходомеров-счетчиковпредставлены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Диапазон измерений скорости потока, м/с

От 0,03 до 12,19

Диаметр условного прохода трубопровода, мм

От 50 до 600

Температура измеряемой среды, °С

От минус 40 до плюс 200

Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %:

-    при скорости потока от 0,03 до 0,6 м/с

-    при скорости потока свыше0,6 до 12,19 м/с

*

±4,0

*

±1,0

Пределы допускаемой приведенной погрешности аналогового канала вывода (от 4 до 20 мА), %

±0,1

Выходные сигналы

Аналоговый (от 4 до 20 мА), частотный, импульсный, HART-протокол, Modbus-протокол

Наименование характеристики

Значение

Цифровой интерфейс связи

RS-485

Условия эксплуатации:

-    температура окружающей среды, °С

а)    электронно-вычислительного блока

б)    ультразвуковых преобразователей

-    относительная влажность, %

-    атмосферное давление, кПа

От минус 20 до плюс 55 От минус 40 до плюс 60 До 90, без конденсации влаги От 84 до 106,7

Параметры электропитания, В:

-    напряжение постоянного тока

-    напряжение переменного тока

От 12 до 28 220 (+10 %, -15 %), 50±1 Гц

Потребляемая мощность, Вт, не более

10

Г абаритные размеры, мм, не более

230x160x80

Масса, кг, не более

5,5

Средний срок службы, лет, не менее

10

Примечание - Если измеряемый параметр выводится в виде аналогового сигнала (от 4 до 20 мА) для регистрации на внешний прибор, при расчете погрешности измерений необходимо учитывать составляющую, вызванную погрешностью цифро-аналогового преобразования.

При соблюдении требований к монтажу, указанных в руководстве по эксплуатации.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус электронно-вычислительного блока расходомеров-счетчиков в виде наклейки.

Комплектность

Комплектность расходомеров-счетчиков представлена в таблице 3.

Таблица 3

Наименование

Количество

Расходомер-счетчик

1 шт.

Программный пакет УкаШу(по заказу)

1 экз.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 224-30151-2015 «Государственная система обеспечения единства измерений. Расходомеры-счетчики жидкости ультразвуковые накладные AT600. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 11 июня 2015 г.

Перечень основных средств поверки (эталонов):

-    поверочная расходомерная установка, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера-счетчика, пределы допускаемой относительной погрешности поверочной расходомерной установки не более ±0,3 %;

-    калибратор многофункциональный MC5-R, диапазон измерений силы постоянного тока ±100 мА, пределы допускаемой основной погрешности измерений ±(0,02 % показания + 1,5 мкА).

Сведения о методах измерений

Метод измерений расходомеров-счетчиков приведен в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым накладным AT600

Техническая документация фирмы изготовителя.
