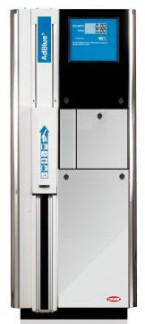

Установки раздаточные жидкости Quantium 500 T AdBlue, 62750-15

Назначение

Установки раздаточные жидкости Quantium 500 T AdBlue (далее - установки) предназначены для измерения объема жидкости AdBlue (32,5% раствор мочевины в деминерализованной воде) при выдаче ее в специальные баки транспортных средств с дизельным двигателем.

Описание

Принцип действия установок состоит в следующем: жидкость AdBlue (далее -жидкость) при помощи насоса (не входит в состав установки), через фильтр и приемный клапан подается в двухпоршневой измеритель объема, из которого через раздаточный шланг с раздаточным краном в бак транспортного средства. В установках реализован прямой метод измерения объема жидкости, проходящего через измеритель объема жидкости. Вращение вала измерителя объема преобразуется магнито-электронным датчиком (на основе эффекта Холла) в электрические импульсы, поступающие в электронно-вычислительное устройство установок, на цифровом табло дисплея, которого отображается количество, цена за литр и стоимость отпущенной жидкости.

Установка нулевых показаний разового учета выданного объёма жидкости производится автоматически при снятии раздаточного крана со шлангом с установок или при задании дозы.

Задание дозы жидкости и включение установок производит оператор непосредственно на установке или с дистанционного пульта находящегося в помещении оператора.

Основными элементами установок являются:

-    двухпоршневой измеритель объема типа TQM-AdB (ТМ80-AdB) с датчиком импульсов, производства фирмы «Tokheim UK Ltd.», Великобритания;

-    электронно-вычислительное устройство WWC (с процессором ARM) или TQC (с процессором Sitara), производства фирмы «Tokheim UK Ltd.», Великобритания, выполняют одинаковые вычислительные и управляющие функции;

-    дисплей;

-    клапан снижения расхода (клапан двойного действия);

-    фильтр тонкой очистки 90 мкм;

-    раздаточный шланг с раздаточным краном, длиной не менее 4 м.

Опционально установки могут быть оснащены: банковским терминалом для работы с банковскими карточками, устройством для предварительного набора количества продукта или его стоимости, двухсторонними ЖК дисплеями для вывода видеоинформации.

Установки выпускаются односторонние или двухсторонние, с одним раздаточным шлангом на каждую сторону.

Установки являются автономными законченными самостоятельными изделиями.

Для устойчивой работы при отрицательных температурах окружающего воздуха установки комплектуются или баком для воды с электронагревателем, насосом, радиатором, вентилятором и тремя термостатами или двумя электронагревателями с одним термостатом и вентилятором - для обогрева электронно-вычислительного устройства, стойки раздаточного рукава с раздаточным краном, гидромодуля и трубопроводов.

Установки безопасны для окружающей среды.

Пример обозначения установок Quantium 500 Т AdBlue при заказе.

Quantium 500 Т AdB - Х

В установках предусмотрено опломбирование с нанесенным знаком поверки: корпуса измерителя объема TQM-AdB, датчика импульсов, узла калибровки и порта измерителя объема платы, скобы и кабельной крышки электронно-вычислительных устройств TQC и WWC, как показано на рисунках 2 - 5.

Пломба датчика импульсов

Пломбирование соединения кабеля датчика импульсов к плате электронновычислительного устройства TQC, предотвращает несанкционированный доступ к электронновычислительному устройству TQC. Пломбирование платы электронно-вычислительного устройства TQC показано на рисунке 3.

*

саморазрушающаяся наклейка с надписью «Недействительно, если нарушено»

Пломба

Программное обеспечение

Программное обеспечение (ПО) установок является встроенным, метрологически значимая часть ПО имеет функции определения объёма выданной жидкости, вывода информации об объёме выданной жидкости и ее стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены жидкости, количества и характера отказов, и реализовано в микропроцессоре, размещенном в электронновычислительным устройстве установки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется, а также защищен паролем администратора.

Конструкция установок обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно в установках имеется механическая защита и отсутствие программно-аппаратных интерфейсов связи. Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию. Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования крышки электронно-вычислительного устройства.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Конструкция установок обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Номинальный расход через один пистолет установки, л/мин Наименьший расход, л/мин Наименьшая доза выдачи, л

40 ± 4 2 2

±0,5

9999.99    или 99999,99 99,99 или 999,99

9999.99    или 99999,99

Пределы допускаемой относительной погрешности измерения объема жидкости

Верхний предел показаний указателя разового учета:

-    отпущенной дозы жидкости, л

-    цены за 1 л, руб.

-    стоимости отпущенной дозы, руб.

Верхний предел показаний указателя суммарного учета, л:

-    электронного счетчика

9 999 999 999 9 999 999 0,01

1,0

4

1 или 2

-    электромеханического

Дискретность отображения информации указателя разового учета, л Дискретность отображения информации указателя суммарного учета, л

Длина раздаточного шланга, м, не менее Количество раздаточных шлангов, шт.

Электропитание от сети переменного тока:

+10%

-15%

50 ± 1 600

от минус 10 до плюс 35 от минус 40 до плюс 55 10

230

-    напряжением, В

-    частотой, Гц

Потребляемая мощность, В • А, не более Условия эксплуатации:

°С

°С

-    температура выдаваемой жидкости,

-    температура окружающего воздуха,'

Средний срок службы, лет

Габаритные размеры и масса установок Quantium 500 T AdBlue представлены таблице 2. Таблица 2

Знак утверждения типа

наносится на маркировочную табличку установки фотографическим способом и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1    Установка (модификация по заказу)    - 1 шт.

2    Руководство по эксплуатации    - 1 экз.

3    Методика поверки МЦКЛ.0174.МП    - 1 экз.

4    Запчасти    - по заказу

Поверка

осуществляется по документу МЦКЛ.0174.МП «Установки раздаточные жидкости Quantium 500 T AdBlue. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 16.10.2015 г.

Основное поверочное оборудование:

-    при первичной поверке, мерники 2 разряда вместимостью 2, 10, 20, 50 л и основной погрешностью не более ±0,08 %;

-    при периодической поверке, мерники 2 разряда вместимостью 2, 10, 20, 50 л и основной погрешностью не более ±0,1 %.

Знак поверки наносится на свидетельство о поверке и на пломбы в соответствии с рисунками 2 - 5.

Сведения о методах измерений

изложены в руководстве по эксплуатации на установки раздаточные жидкости Quantium 500 T AdBlue.

Нормативные и технические документы, устанавливающие требования к установкам раздаточным жидкости Quantium 500 T AdBlue

1    ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости.

2    Техническая документация изготовителя.
