Теплосчетчики ультразвуковые компактные СТК-У "МАРС", 62754-15

Назначение

Теплосчётчики ультразвуковые компактные СТК-У «МАРС» предназначены для измерений тепловой энергии, объема и температуры теплоносителя в закрытых и открытых системах теплоснабжения или горячего водоснабжения.

Описание

Принцип работы теплосчётчиков ультразвуковых компактных СТК-У «МАРС» состоит в измерениях объема и температуры теплоносителя в подающем и обратном трубопроводах и последующем определении тепловой энергии, путем обработки результатов измерений вычислителем.

Теплосчётчики ультразвуковые компактные СТК-У «МАРС» представляют собой единый теплосчётчик и состоят из ультразвукового преобразователя расхода, комплекта термопреобразователей сопротивления Pt1000 и вычислителя.

Ультразвуковой преобразователь расхода измеряет расход теплоносителя с помощью ультразвуковых импульсов, попеременно посылаемых в направлении потока и против него. Время прохождения сигнала от излучателя к приемнику в направлении потока сокращается, время прохождения против потока соответственно увеличивается. На основе разности измеренных значений времени рассчитывается расход.

Комплект термопреобразователей сопротивления Pt1000 измеряет температуру теплоносителя в прямом и обратном трубопроводах.

Результаты измерений преобразователя расхода и комплекта термопреобразователей сопротивления при помощи проводной связи передаются в вычислитель.

Вычислитель обрабатывает результаты измерений и выводит на жидкокристаллический дисплей следующие параметры:

-    накопленная тепловая энергия, Г кал;

-    накопленный объем теплоносителя, м3;

-    температура теплоносителя в подающем и обратном трубопроводах, °С;

-    разность температур в подающем и обратном трубопроводах, °С;

-    мгновенный расход теплоносителя, м3/ч;

-    мгновенная тепловая мощность, Г кал/ч;

-    дата и время;

-    скорость ультразвука в теплоносителе, м/с;

-    сетевой адрес;

-    индикация наличия ошибок.

Теплосчетчики ультразвуковые компактные СТК-У «МАРС» могут оснащаться интерфейсом RS485, импульсным выходом, оптическим и радиоинтерфейсом.

Теплосчетчики ультразвуковые компактные СТК-У «МАРС» имеют энергонезависимую память, в которой хранятся месячные значения тепловой энергии (не менее чем за 60 месяцев), посуточные значения (не менее чем за 184 суток) и почасовые значения (не менее чем за 62 суток).

Теплосчётчики ультразвуковые компактные СТК-У «МАРС» имеют следующие обозначения:

-    СТК-У «МАРС»-1-Ду;

-    СТК-У «МАРС»-2-Ду

где Ду - диаметр условного прохода, мм.

Теплосчётчики ультразвуковые компактные СТК-У «МАРС»-2 имеют возможность подключения двух счетчиков воды с импульсным выходом.

д)    е)    ж)    з)

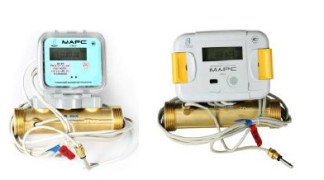

Внешний вид теплосчётчиков ультразвуковых компактных СТК-У «МАРС» представлен на рисунке 1.

Рисунок 1 - Внешний вид теплосчётчиков ультразвуковых компактных СТК-У «МАРС» и места нанесения пломб и знака поверки: а) СТК-У «МАРС»-15; б) СТК-У «МАРС»-20;

в) СТК-У «МАРС»-25; г) СТК-У «МАРС»-25;д) СТК-У «МАРС»-32; е) СТК-У «МАРС»-32;

ж) СТК-У «МАРС»-40; з) СТК-У «МАРС»-40

Программное обеспечение

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО теплосчётчиков ультразвуковых компактных СТК-У «МАРС» от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014

Технические характеристики

приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Габаритные размеры и масса теплосчётчиков ультразвуковых компактных СТК-У «МАРС» - 1 приведены в таблице 3.

Таблица 3 - Габаритные размеры и масса теплосчётчиков ультразвуковых компактных

СТК-У «МАРС» - 1

Габаритные размеры и масса теплосчётчиков ультразвуковых компактных СТК-У «МАРС» - 2 приведены в таблице 4.

СТК-У «МАРС» - 2

Таблица 4 - Габаритные размеры и масса теплосчётчиков ультразвуковых компактных

Знак утверждения типа

наносится на лицевую панель методом офсетной печати и на титульный лист паспорта типографским способом.

Комплектность

Комплектность приведена в таблице 5.

Таблица 5 - Комплектность

Поверка

осуществляется в соответствии с документом РТ-МП-2473-449-2015 «Теплосчётчики ультразвуковые компактные СТК-У «МАРС»», утвержденным ФБУ «Ростест-Москва» 25.09.2015 г.

Основные средства поверки:

-    установка поверочная с диапазоном расхода от 0,01 до 5 м /ч, пределы допускаемой относительной погрешности не более ± 0,5 %;

-    термостат переливной, нестабильность температуры не более ± 0,02 °С;

-    термостат нулевой, нестабильность температуры не более ± 0,02 °С;

-    измеритель температуры многоканальный МИТ-8.10, ПГ ± (0,004+10-5 |t|) °С;

-    термометр сопротивления платиновый вибропрочный ПТСВ-1-2, ПГ не более 0,02 °С;

-    секундомер электронный «Интеграл С-01», ПГ ± (9,610-6 Тх+0,01) с.

Сведения о методах измерений

приведены в руководстве по эксплуатации РЭ 4213-012-77986247-2014.

Нормативные и технические документы, устанавливающие требования к теплосчётчикам ультразвуковым компактным СТК-У «МАРС»

1.    ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».

2.    ТУ 4213-012-77986247-2014
