| Номер в госреестре | 62757-15 |
| Наименование СИ | Рефлектометры импульсные |
| Обозначение типа СИ | РИ-307М3 |
| Изготовитель | АО "Эрстед", г. Санкт-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 21.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры импульсные РИ-307М3 (далее - рефлектометры) предназначены для:
- измерения длины кабелей;
- измерения расстояния до неоднородностей волнового сопротивления или повреждений, используя импульсный метод;
- определения характера повреждений.
Рефлектометры могут работать с симметричными и несимметричными кабелями с волновым сопротивлением от 25 до 500 Ом.
В основе принципа действия рефлектометров лежит метод импульсной рефлектометрии, который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии.
Рефлектометром в линию посылается прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Зондирующий и отраженный импульсы наблюдаются на экране, масштабируемом по дальности и амплитуде.
По форме импульсов можно сделать вывод о характере неоднородности линии (обрыв, короткое замыкание, замокание и т.д.). По времени задержки отраженного сигнала и скорости распространения сигнала в линии рассчитывается расстояние до неоднородности волнового сопротивления.
Рефлектометры позволяют фиксировать множественные неоднородности линии, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.
В качестве зондирующего используется импульс положительной полярности. Длительность зондирующего импульса автоматически меняется с изменением масштаба поддиапазона измерений. Параметры зондирующих импульсов приведены в Таблице 3.
Выходные и входные сигналы рефлектометров преобразуются с помощью АЦП, обрабатываются микропроцессором и результаты измерений отображаются на жидкокристаллическом дисплее. Результаты измерений (рефлектограммы) могут быть сохранены во внутренней памяти прибора (300 рефлектограмм), либо переданы на внешний накопитель (USB-Flash).
Основные узлы рефлектометров: генератор импульсов, приемник импульсов, аналогоцифровой преобразователь, микропроцессор с энергонезависимой памятью, графический ЖК-дисплей диагональю 10 дюймов с разрешением 640 на 480 точек, клавиатура, источник питания.
Процесс управления всеми функциями рефлектометров осуществляется через систему меню с помощью функциональных клавиш. Приборы имеют индикацию режимов работы. Для привязки результатов измерений ко времени в приборах имеются системные часы.
Конструктивно рефлектометры выполнены в ударопрочном пластмассовом корпусе, закрываемом крышкой. ЖК-дисплей, органы управления и разъемы для подключения исследуемых линий, разъемы питания и порта USB расположены на лицевой панели.
Питание - от встроенной аккумуляторной батареи. Приборы оснащены функцией контроля состояния аккумуляторной батареи. Для экономии заряда батареи рефлектометры оснащены функцией автовыключения при бездействии.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.
Приборы относятся к ремонтируемым и восстанавливаемым изделиям.

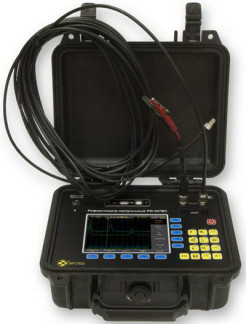

Рисунок 1 - Общий вид рефлектометров импульсных РИ-307М3
Общий вид рефлектометров приведен на рисунке 1.
Место пломбирования
Рефлектометры имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Таблица 1 - Характеристики встроенного программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Микропрограмма |
| Номер версии (идентификационный номер ПО) | Не ниже 1.0 |
| Цифровой идентификатор ПО | fb5065d866ae28dd1e05756d0fe539d8 |
| Другие идентификационные данные (если имеются) | md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение |
| Диапазон измерений расстояния (временной задержки) | от 0 до 128000 м (от 0 до 1280 мкс) |
| Поддиапазоны измерений расстояния (временной задержки) | 0 -15,625 м (0 - 0,15625 мкс) 0 - 31,25 м (0 - 0,3125 мкс); 0 - 62,5 м (0 - 0,625 мкс); 0 - 125 м (0 - 1,25 мкс); 0 - 250 м (0 - 2,5 мкс); 0 - 500 м (0 - 5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2000 м (0 - 20 мкс); 0 - 4000 м (0 - 40 мкс); 0 - 8000 м (0 - 80 мкс); 0 - 16000 м (0 - 160 мкс); 0 - 32000 м (0 - 320 мкс); 0 - 64000 м (0 - 640 мкс), 0 - 128000 м (0 - 1280 мкс) |
| Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в нормальном диапазоне температур | В соответствии с таблицей 4 |
| Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в рабочем диапазоне температур | В соответствии с таблицей 4 |
| Чувствительность приемного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах, не хуже | 30 мВ |
| Волновое сопротивление измерительного входа | Регулируемое от 25 до 500 Ом |
| Напряжение питания постоянного тока от встроенной аккумуляторной батареи | (7,2 ± 0,7) В (6,6 А-ч) |
| Г абаритные размеры | 270x246x124 мм |
| Масса | 2,5 кг |
| Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха | 20 ± 5 °С от 30 до 80 % |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха | от минус 20 до плюс 40 °С до 98 % при плюс 25 °С |
| Средняя наработка до отказа | 6000 ч |
| Установленный полный срок службы | 5 лет |
Параметры зондирующего импульса положительной полярности приведены в таблице 3.
| Параметры | Импульс | ||||||||||
| зондирующего | 20 | 50 | 100 | 200 | 500 | 1 | 2 | 5 | 10 | 20 | 50 |
| импульса | нс | нс | нс | нс | нс | мкс | мкс | мкс | мкс | мкс | мкс |
| ти, мкс | < 0,02 | < 0,05 | 0,1 ± 0,01 | 0,2 ± 0,02 | 0,5 ± 0,05 | 1,0 ± 0,01 | 2 ± 0,2 | 5 ± 0,5 | 10 ± 1,0 | 20 ± 2,0 | 50 ± 5,0 |
| тн, нс, не более | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Umax, В не менее | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
Примечание: ти - длительность импульса;
тн - время нарастания импульса;
Umax - амплитуда зондирующего импульса.
Таблица 4
| Поддиапазон измерений, м, (при КУ=1,499) | Временная задержка, мкс | Пределы допускаемой приведенной погрешности измерения расстояния, % от значения поддиапазона | |
| в нормальном диапазоне температур | в рабочем диапазоне температур | ||
| 0 - 15,625 | 0 - 0,15625 | ± 0,2 | ± 0,4 |
| 0 - 31,25 | 0 - 0,3125 | ± 0,1 | ± 0,2 |
| 0 - 62,5 | 0 - 0,625 | ± 0,05 | ± 0,1 |
| 0 - 125 | 0 - 1,25 | ± 0,025 | ± 0,05 |
| 0 - 250 | 0 - 2,5 | ± 0,013 | ± 0,026 |
| 0 - 500 | 0 - 5 | ± 0,01 | ± 0,02 |
| 0 - 1000 | 0 - 10 | ± 0,01 | ± 0,02 |
| 0 - 2000 | 0 - 20 | ± 0,01 | ± 0,02 |
| 0 - 4000 | 0 - 40 | ± 0,01 | ± 0,02 |
| 0 - 8000 | 0 - 80 | ± 0,01 | ± 0,02 |
| 0 - 16000 | 0 - 160 | ± 0,01 | ± 0,02 |
| 0 - 32000 | 0 - 320 | ± 0,01 | ± 0,02 |
| 0 - 64000 | 0 - 640 | ± 0,01 | ± 0,02 |
| 0 - 128000 | 0 - 1280 | ± 0,01 | ± 0,02 |
Примечание: КУ - коэффициент укорочения.
наносится на лицевую панель приборов методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки рефлектометров импульсных РИ-307М3 приведен в таблице 5.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Рефлектометр импульсный РИ-307М3 | ТУ 4221-008-23133821-15 | 1 шт. |
| Сетевой адаптер (устройство зарядное) | ES25E12-120 | 1 шт. |
| Кабель соединительный | - | 2 шт. |
| Сумка для аксессуаров | - | 1 шт. |
| Руководство по эксплуатации | РЭ 4221-008-23133821-15 | 1 экз. |
осуществляется по документу РЭ 4221-008-23133821-15 «Рефлектометры импульсные РИ-307М3. Руководство по эксплуатации. Раздел 9 «Методика поверки», утвержденному ФГУП «ВНИИМС» 27.10.2015 г.
Средства поверки: генератор сигналов произвольной формы 33250A (Госреестр № 52150-12); осциллограф цифровой GDS-820S (Госреестр № 25618-03).
приведены в руководстве по эксплуатации РЭ 4221-008-23133821-15.
Нормативные и технические документы, устанавливающие требования к рефлектометрам импульсным РИ-307М3
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
| Зарегистрировано поверок | 181 |
| Поверителей | 20 |
| Актуальность данных | 17.11.2024 |
