Государственный реестр средств измерений

Трансформаторы напряжения TJC, 62759-15

62759-15
Трансформаторы напряжения TJC (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 62759-15
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ TJC
Изготовитель "ABB Sp. z.o.o.", Польша
Год регистрации 2015
Срок свидетельства 24.12.2020
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения TJC (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения TJC - заземляемые, однофазные, электромагнитные, с литой изоляцией.

Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и одной (или двух) вторичных, который залит компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.

Трансформаторы изготавливаются в виде ряда модификаций (TJC 4, TJC 5, TJC 6), отличающихся классом напряжения, номинальным напряжением первичной обмотки, конструктивным исполнением, массой и габаритными размерами.

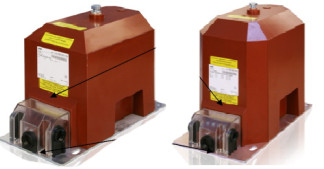

Внешний вид трансформаторов представлен на рисунках 1 - 2.

Высоковольтный вывод «А» первичной обмотки расположен в верхней части корпуса.

Выводы вторичных обмоток и заземляемый вывод «Х» первичной обмотки трансформаторов выполнены в виде винтов М5 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой.

На опорной поверхности трансформаторов имеются отверстия под болты, предназначенные для крепления трансформатора на месте установки. Трансформаторы имеют клемму заземления с винтом М8.

На узкой боковой стенке корпуса размещена табличка технических данных. Знак поверки наносится на боковую стенку корпуса рядом с табличкой технических данных.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики трансформаторов напряжения TJC

Наименование

характеристики

З

начение для модификаций

TJC 4

TJC 5

TJC 6

Класс напряжения по ГОСТ 1516.3-96, кВ

3; 6; 10

10; 15

3; 6; 10; 15; 20

Номинальное напряжение первичной обмотки, кВ

3/V3; 3,3/V3; 6/V3; 6,6/V3; 10/V3; 10,5/V3; 11/V3

10/V3; 10,5/V3; 11/V3; 13,8/V3; 15/V3; 15,75/V3

3/V3; 3,3/V3; 6/V3; 6,6/V3;

10/V3; 10,5/V3; 11/V3; 13,8/V3; 15/V3; 15,75/^3; 18/V3; 20/V3

Номинальное напряжение основной вторичной обмотки, В

100/V3; 110/V3; 120/V3; 100; 110; 120

Номинальное напряжение дополнительной вторичной обмотки, В

100/3; 110/3; 120/3; 100; 110; 120

Классы точности основной вторичной обмотки

0,2; 0,5; 1,0; 3,0; 3Р; 6Р

Классы точности дополнительной вторичной обмотки

3Р; 6Р

Номинальная мощность основной вторичной обмотки, В-А

10; 15; 20; 25; 30; 45; 50; 75; 100; 150; 200; 300

Номинальная мощность дополнительной вторичной обмотки, В-А

10; 15; 20; 25; 30; 45; 50; 75; 100; 150; 200; 300

Номинальная частота напряжения сети, Гц

50, 60

Г абаритные размеры, мм

338x148x220

352x178x282

Масса, кг

20

38

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3 в диапазоне температур от минус 25 °С до плюс 50 °С

Знак утверждения типа

наносится на табличку технических данных трансформатора методом наклейки и на титульный лист паспорта типографским способом.

Комплектность

Трансформатор напряжения (модификация по заказу)    1 шт.

Руководство по эксплуатации    1 экз.

Паспорт    1 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15, НЛЛ-35 (Госреестр № 46942-11); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025 (Госреестр № 22808-07).

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJC

1.    ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.

2.    ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.

3.    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.

4.    Техническая документация фирмы-изготовителя.
