| Номер в госреестре | 62760-15 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TPU |
| Изготовитель | "ABB Sp. z.o.o.", Польша |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TPU (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока TPU - опорные, с литой изоляцией, одноступенчатые, с одной или несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков (переключения) первичной и (или) вторичных обмоток.
Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и от одной до шести вторичных, который залит компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.
Трансформаторы изготавливаются в виде ряда серий, исполнений и модификаций (TPU 4Х.ХХ, TPU 5Х.ХХ, TPU 6Х.ХХ, TPU 7Х.ХХ), отличающихся классом напряжения, конструктивным исполнением, массой и габаритными размерами, в зависимости от номинальных параметров, на которые они предназначены. Код полного условного обозначения модификаций приведен в таблице 1.

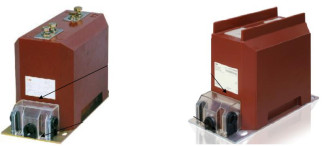

Внешний вид трансформаторов представлен на рисунках 1 - 4.
тока TPU 5Х.ХХ тока TPU 7Х.ХХ
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов М12. У ряда модификаций трансформаторов справа и слева от контактных площадок расположены изоляционные перегородки, увеличивающие расстояния для поверхностных токов утечки.
Выводы вторичных обмоток трансформаторов выполнены в виде винтов М5 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой.
На опорной поверхности трансформаторов имеются отверстия под болты, предназначенные для крепления трансформатора на месте установки. Трансформаторы имеют клемму заземления с винтом М8.
На узкой боковой стенке корпуса размещена табличка технических данных. Знак поверки наносится на боковую стенку корпуса рядом с табличкой технических данных.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.
Таблица 1 - Код полного условного обозначения модификаций трансформаторов тока TPU
| TPU | Х | Х. | Х | Х |
| Наибольшее рабочее | Номинальный | Конструктивное | Вид выводов | |
| напряжение | первичный ток, вид | исполнение | первичной обмотки | |
| первичной обмотки | ||||
| 4 - от 3,6 до 12 кВ; | 0 - от 5 до 600 А, | Значения | 1 - без переключения, | |
| 5 - от 3,6 до 17,5 кВ; | многовитковая; | приведены в | без изоляционных | |
| 6 - от 3,6 до 24 кВ; | 3 - от 5 до 1200 А, | таблице 2. | перегородок; | |
| 7 - от 3,6 до 40,5 кВ | одновитковая; | 2 - с переключением, | ||
| 4 - от 5 до 1500 А, | без изоляционных | |||
| одновитковая; | перегородок; | |||
| 5 - от 5 до 2000 А, | 3 - без переключения, | |||
| одновитковая; | с изоляционными | |||
| 6 - от 5 до 2000 А, | перегородками; | |||
| одновитковая | 4 - с переключением, | |||
| 7 - от 5 до 3000 А, | с изоляционными | |||
| одновитковая; | перегородками | |||
| 8 - от 5 до 3000 А, | ||||
| одновитковая |
| Обозначение конструктивного исполнения | Вид корпуса для модификаций | ||
| TPU 4Х.ХХ, TPU 5Х.ХХ | TPU 6Х.ХХ | TPU 7Х.ХХ | |
| 1 | длина 335 мм, ширина 148 мм | длина 355 мм, ширина 178 мм | - |
| 2 | длина 455 мм, ширина 148 мм | длина 455 мм, ширина 178 мм | - |
| 3 | длина 355 мм, ширина 184 мм | - | - |
| 4 | длина 465 мм, ширина 184 мм | - | - |
| 5 | - | - | длина 365 мм, ширина 220 мм |
| 6 | - | - | длина 469 мм, ширина 260 мм |
Таблица 3 - Метрологические и технические характеристики трансформаторов тока TPU
| Наименование характеристики | Значение для модификаций | |||
| TPU 4Х.ХХ | TPU 5Х.ХХ | TPU 6Х.ХХ | TPU 7Х.ХХ | |
| Номинальное напряжение трансформатора, кВ | 3; 6; 10 | 3; 6; 10; 15 | 3; 6; 10; 15; 20 | 3; 6; 10; 15; 20; 35 |
| Наибольшее рабочее напряжение, кВ | 3,6; 7,2; 12 | 3,6; 7,2; 12; 17,5 | 3,6; 7,2; 12; 17,5; 24 | 3,6; 7,2; 12; 17,5; 24; 40,5 |
| Номинальный первичный ток, А | 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000 | 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000 | ||
| Номинальный вторичный ток, А | 1 и/или 5 | |||
| Количество вторичных обмоток | от 1 до 6 | |||
| Класс точности: - обмотки для измерений и учета; - обмотки для защиты | 0,2; 0,2S; 0,5; 0,5S; 1; 3; 5 5Р;10Р | |||
| Номинальная вторичная нагрузка при cos ф = 0,8, В-А: - обмотки для измерений и учета; - обмотки для защиты | 2,5; 3; 5; 7,5; 10; 15; 20; 25; 30; 50; 60; 75; 100 2,5; 3; 5; 7,5; 10; 15; 20; 25; 30; 50; 60; 75; 100 | |||
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 10 до 30 | |||
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном | 5; 10 | |||
| Наименование характеристики | Значение для модификаций |
| TPU TPU TPU TPU 4Х.ХХ 5Х.ХХ 6Х.ХХ 7Х.ХХ | |
| Номинальная частота напряжения сети, Гц | 50, 60 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 в диапазоне температур от минус 25 °С до плюс 50 °С |
| Средний срок службы трансформатора, лет | 25 |
Таблица 4 - Габаритные размеры и масса трансформаторов тока TPU
| Серия | Г абаритные размеры, мм | Масса, кг |
| TPU 4Х.ХХ | от 335x148x280 до 455x184x280 | от 19 до 58 |
| TPU 5Х.ХХ | ||
| TPU 6Х.ХХ | от 335x178x340 до 455x178x340 | от 31 до 57 |
| TPU 7Х.ХХ | от 365x220x450 до 469x260x450 | от 44 до 88 |
наносится на табличку технических данных трансформатора методом наклейки и на титульный лист паспорта типографским способом.
Трансформатор тока (серия, исполнение, модификация по заказу)
1 шт. 1 экз. 1 экз.
Руководство по эксплуатации Паспорт
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР 3027 (Госреестр № 34915-07).
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока TPU
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 116 |
| Поверителей | 8 |
| Актуальность данных | 17.11.2024 |
