| Номер в госреестре | 62762-15 |
| Наименование СИ | Преобразователи измерительные СВЧ |
| Обозначение типа СИ | 55340, 55540 |
| Изготовитель | "Boonton Electronics", США |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи измерительные СВЧ 55340, 55540 (далее - преобразователи измерительные) предназначены для измерений пиковой и средней мощности импульсно-модулированных СВЧ колебаний.
Конструктивно преобразователи измерительные выполнены в металлическом корпусе с коаксиальным СВЧ разъемом с одной стороны, и интерфейсным разъемом для подключения преобразователя измерительного к блоку индикации с другой стороны. Блоком индикации может выступать ноутбук или персональный компьютер. Со стороны расположения интерфейсного разъема присутствует разъем синхронизации.
Внутри корпуса расположена СВЧ нагрузка -диод.
Принцип действия преобразователей измерительных основан на преобразовании энергии СВЧ в напряжение, пропорциональное рассеиваемой мощности, усилении напряжения сигнала, преобразовании его в цифровую форму и отображении на блоке индикации в линейном и (или) логарифмическом масштабах.
При проведении измерений полученные результаты корректируются с помощью калибровочных коэффициентов.
По условиям эксплуатации преобразователи измерительные удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25 °С и относительной влажностью окружающего воздуха от 50 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

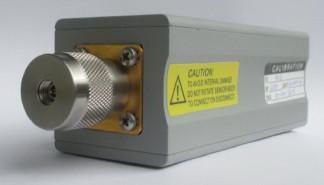

Внешний вид преобразователей измерительных приведен на рисунке 1.
Места пломбировки преобразователей измерительных от несанкционированного доступа и нанесения знака утверждения типа, знака поверки на рисунке 2.
**
где: * - место пломбировки от несанкционированного доступа ** - место нанесения знака утверждения типа *** - место нанесения знака поверки
Рисунок 2 - Внешний вид преобразователей измерительных
преобразователей измерительных приведены в таблице 1.
Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, ГГц: - для преобразователя измерительного 55340 | от 0,05 до 40 |
| - для преобразователя измерительного 55540 | от 0,05 до 40 |
| Диапазон рабочих мощностей, Вт: - для преобразователя измерительного 55340: при измерении пиковой мощности | от 4-10_6 до 1-10"1 от 4-10-7 до Ы0-1 |
| при измерении средней мощности | |
| - для преобразователя измерительного 55540: при измерении пиковой мощности | от 1 • 10"7 до 1-10"1 от 1-10-8 до Ы0-1 |
| при измерении средней мощности | |
| Тип коаксиального соединителя - для преобразователя измерительного 55340 | 2,92 мм («вилка») |
| - для преобразователя измерительного 55540 | 2,92 мм («вилка») |
| КСВН входа в диапазоне частот, не более: - для преобразователя измерительного 55340: от 0,05 до 4,0 ГГц включ. | 1,15 |
| св. 4,0 до 38,0 ГГц включ. | 1,65 |
| св. 38,0 до 40,0 ГГц включ. | 2,00 |
| - для преобразователя измерительного 55540: от 0,05 до 4,0 ГГц включ. | 1,25 |
| св. 4,0 до 38,0 ГГц включ. | 1,65 |
| св. 38,0 до 40,0 ГГц включ. | 2,00 |
| Уровень собственных шумов (N), Вт, не более: - для преобразователя измерительного 55340: при измерении пиковой мощности | ± 4-10-7 |
| при измерении средней мощности | ± 4-10-8 |
| Наименование параметра или характеристики | Значение характеристики |
| - для преобразователя измерительного 55540: при измерении пиковой мощности при измерении средней мощности | ± 1-10-8 ± 1 • 10-9 |
| Время нарастания переходной характеристики, нс, не более: - для преобразователя измерительного 55340 в режиме «fast» в режиме «slow» - для преобразователя измерительного 55540 в режиме «fast» в режиме «slow» | 5 1104 100 1104 |
| Пределы допускаемой относительной погрешности измерений средней мощности, %: - для преобразователя измерительного 55340: в диапазоне частот от 0,05 до 4 ГГц включ. в диапазоне частот св. 4 до 40 ГГц включ. - для преобразователя измерительного 55540: в диапазоне частот от 0,05 до 4 ГГц включ. в диапазоне частот св. 4 до 40 ГГц включ. (где Pk- измеренное значение средней мощности, Вт) | ± [6 + ((N/Pk) • 100)] ± [15 + ((N/Pk) • 100)] ± [6 + ((N/Pk) • 100)] ± [15 + ((N/Pk) • 100)] |
| Пределы допускаемой относительной погрешности измерений пиковой мощности, %: - для преобразователя измерительного 55340: в диапазоне частот от 0,05 до 4 ГГц включ. в диапазоне частот св. 4 до 40 ГГц включ. - для преобразователя измерительного 55540: в диапазоне частот от 0,05 до 4 ГГц включ. в диапазоне частот св. 4 до 40 ГГц включ. (где Pk- измеренное значение пиковой мощности, Вт) | ± [7 + ((N/Pk) • 100)] ± [26 + ((N/Pk) • 100)] ± [7 + ((N/Pk) • 100)] ± [26 + ((N/Pk) • 100)] |
| Масса, кг, не более | 0,4 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 145 х 43 х 43 |
| Рабочие условия эксплуатации: ° температура окружающего воздуха, С относительная влажность воздуха при температуре 25 °С, % | от 15 до 25 65 ± 15 |
наносится на титульный лист паспорта методом компьютерной графики и на преобразователь измерительный в виде наклейки.
Комплект поставки включает:
- преобразователь измерительный - 1 шт.;
- кабель интерфейсный - 1 шт.;
- кабель синхронизации - 1 шт.;
- методика поверки - 1 шт.;
- паспорт - 1 шт.
осуществляется по документу МП 62762-15 «Инструкция. Преобразователи измерительные 55340, 55540 фирмы «Boonton electronics», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.05.2015 г.
Основные средства поверки:
- комплект для измерений соединителей коаксиальных КИСК-3,5 (рег. № 9865-85): пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности индикаторов часового типа ± 0,02 мм, пределы допускаемой абсолютной погрешности устройств измерения несоосности ± 0,03 мм);
- анализатор цепей векторный N5244A с комплектом калибровочных наборов 58056K (рег. № 47642-11): диапазон рабочих частот от 0,01 до 43 ГГц, пределы допускаемой относительной погрешности измерений КСВН ± 3K %, где К - измеряемое значение КСВН;
- генератор сигналов E8257D с опциями 550, UNW, 1EU (рег. № 36797-08): диапазон частот от 0,01 до 50 ГГц (опция 550), выходная мощность не менее 100 мВт (опция 1EU), время нарастания фронта на частоте 500 МГц в режиме модуляции короткими импульсами (опция UNW), 6 нс;
- калибратор мощности СВЧ NRPC40 (рег. № 54535-13): диапазон частот от 0 до 40 ГГц, диапазон измерений мощности от 10-2 до 102 Вт, пределы допускаемой относительной погрешности измерений мощности ±2,5 %.
Преобразователи измерительные СВЧ 55340, 55540. Паспорт.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным СВЧ 55340, 55540
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 8.569-2000 «ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02178,6 ГГц. Методы поверки и калибровки».
3. ГОСТ Р 8.562-2007 «ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
4. Техническая документация фирмы-изготовителя.
