Системы измерений передачи данных Juniper Networks-M/МХ/Т, 62766-15

Назначение

Системы измерений передачи данных Juniper Networks-М/МХ/Т, далее СИПД, предназначены для измерений количества (объема) информации при передаче данных, с целью получения исходных данных для расчета их стоимости.

Описание

СИПД является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями Juniper Networks, Inc. моделей М/МХ/Т, ПО JUNOS, версия 15.1.

Оборудование осуществляет коммутацию пакетных данных, включая маршрутизацию и управление пользовательскими сессиями, а также функции тарификации.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование выполнено по модульному принципу; и представляет собой шасси со слотами для линейных карт с сетевыми интерфейсами и карт коммутации/управления. Шасси размещается в стандартном телекоммуникационном шкафу, двери которого блокируются от несанкционированного доступа.

Линейные карты с интерфейсами, а также карты коммутации/управления фиксируются в шасси защелками и винтами, препятствуя несанкционированному доступу к оборудованию.

Общий вид оборудования, а также карт коммутации/управления представлены на фото 1 и 2.

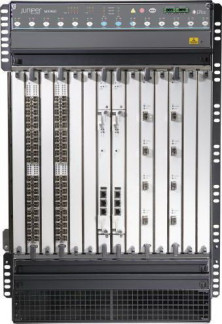

Фото 1 - Общий вид оборудования    Фото 2 - Карты коммутации и управления

(выделено место блокировки)

Программное обеспечение

Программное обеспечение (ПО) JUNOS, версия 15.1 встроенное, управляет функционированием оборудования.

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

-    пределы допускаемой абсолютной погрешности измерения количества (объема) информации в диапазоне от 10 байт до 100 Мбайт    ± 1 байт;

-    пределы допускаемой абсолютной погрешности измерения длительности сеанса передачи данных в диапазоне от 1 до 3600 с    ± 1 с;

-    вероятность неправильного представления исходных данных для тарификации, не более 0,0001.

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.

Комплектность

-    методика поверки на СИПД;

-    СИПД, в составе комплекса оборудования;

-    руководство по эксплуатации 5295-002-76012263-2015 РЭ систем измерений передачи данных Juniper Networks-M/МХ/Т.

Поверка

осуществляется по документу 5295-002-76012263-2015МП «Системы измерений передачи данных Juniper Networks-M/МХ/Т. Методика поверки», утвержденному ФГУП ЦНИИС 27 октября 2015 г.

Основное средство поверки:

- формирователь IP-соединений Амулет-2: 10 байт - 100 Мбайт, ± 1 байт.

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.

Сведения о методах измерений

Руководство по эксплуатации 5295-002-76012263-2015РЭ систем измерений передачи данных Juniper Networks-М/МХ/Т.

Нормативные и технические документы, устанавливающие требования к системам измерений передачи данных Juniper Networks-М/МХ/Т

Техническая и эксплуатационная документация Juniper Networks, Inc.
