Расходомеры жидких сред СВИРЕЛЬ-Р, 62767-15

Назначение

Расходомеры жидких сред СВИРЕЛЬ-Р (далее - расходомеры) предназначены для измерения объемного расхода дистиллированной воды по ГОСТ 6709-72 (далее - измеряемая среда) в трубопроводах и передачи результатов измерения в виде выходного сигнала.

Описание

Принцип действия расходомеров - ультразвуковой с времяимпульсным кодированием. Расходомер генерирует импульс акустической волны частотой 1,5 МГц, проходящий через измеряемый поток по специальной траектории, и регистрирует время прохождения по и против потока. При прохождении акустического импульса по потоку время прохождения импульса уменьшается, при прохождении против потока - увеличивается. По разности времени прохождения акустических импульсов по и против потока проводится вычисление объемного расхода.

Конструктивно расходомер состоит из первичного преобразователя ПП6-Р (далее -1111), соединительного кабеля связи и вторичного преобразователя ИПВ4-Р (далее - ВП).

1111 устанавливаются в разрыв трубопровода. 1111 расходомера имеют три независимых канала измерения с четырьмя гальванически развязанными друг от друга выходами в каждом канале измерения.

Прием, обработка измерительной информации от 1111 и формирование выходного сигнала осуществляются ВП. В зависимости от исполнения ВП расходомеры имеют один из видов выходного сигнала:

-    линейно-изменяющееся пропорционально измеряемому расходу напряжение постоянного тока от 0 до 10 В при сопротивлении нагрузки не менее 2 кОм;

-    линейно-изменяющаяся пропорционально измеряемому расходу сила постоянного тока от 4 до 20 мА, при сопротивлении нагрузки не более 500 Ом;

-    цифровой сигнал по интерфейсу RS-485 со специальным протоколом информационного обмена.

Подсоединение кабеля связи к ВП осуществляется через групповой сальник и клеммную колодку, к 1111 - через разъем.

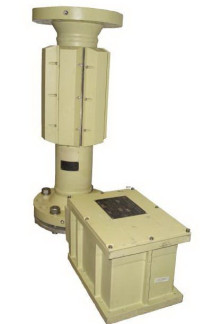

Внешний вид расходомеров приведен на рисунке 1. С целью предотвращения несанкционированного доступа на корпус 1111 и ВП устанавливаются пломбы (см. рисунок 1), не повредив которые невозможно вскрыть крышки. Знак поверки (наклейка) наносится на корпус ВП в непосредственной близости от маркировочной таблички.

Степень защиты расходомеров, обеспечиваемая оболочкой, IP67 по ГОСТ 14254-96.

Расходомеры предназначены для работы во взрывобезопасных помещениях.

В зависимости от условий эксплуатации предусмотрены модификации расходомеров, отличающиеся конструктивным исполнением, метрологическими характеристиками, материалом корпуса, способом соединения с трубопроводом и градуировочными значениями измеряемой и окружающей среды.

Условное обозначение расходомера:

Расходомер СВИРЕЛЬ-Р - 320 - 150 - 0,8 - С - П1 - 12 - В1 - Ц - 20 - _35

Максимальное значение диапазона измерений (Qmax), м3/ч

(в соответствии с таблицей 2)_

Диаметр условного прохода (Ду), мм (в соответствии с таблицей 2)_

Пределы допускаемой основной приведенной погрешности измерений объемного расхода (уосн) к Qmax, в диапазоне от 0,1-Qmax до Qmax: 0,6 - ± 0,6 %; 0,8 - ± 0,8 %

Материал корпуса ПП:

Т-титановый сплав; С-сталь 08Х18Н10Т_

Способ соединения ПП с трубопроводом:

П1- фланцевое; П2- сварное_

Длина соединительного кабеля, м Параметры питания:

В1- напряжение постоянного тока; В2- напряжение переменного тока_

Вид выходного сигнала:

Н- аналоговый 0-10 В; А- аналоговый сигнал 4-20 мА; Ц- цифровой сигнал_

Градуровочная температура измеряемой среды, °С: 20, 50, 70, 90_

Градуровочная температура окружающей среды, °С: 20, 35_

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение (ПО), которое устанавливается в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

ПО обеспечивает выполнение следующих функций:

-    измерение (вычисление) времени прохождения ультразвукового импульса по потоку и против потока;

-    пересчет полученных временных соотношений в значение объемного расхода;

-    выдача значения объемного расхода в виде силы постоянного электрического тока, напряжения постоянного электрического тока или цифровым интерфейсом RS-485.

Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1

Нормирование метрологических характеристик расходомеров проведено с учетом

влияния ПО.

Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО и измерительной информации «Высокий» по Р 50.2.077-2014.

Технические характеристики

Номенклатура типоразмеров расходомеров в зависимости от Ду, диапазона измерений и уосн, приведена в таблице 2.

Таблица 2

Дополнительная погрешность, вызванная отклонением температуры измеряемой среды от градуировочного значения на каждые 10 °С, не более

Дополнительная погрешность, вызванная отклонением температуры окружающей среды от градуировочного значения на каждые 10 °С, не более Градуировочное значение:

0,1 Тосн.

0,2Тосн.

20; 50; 70; 90; 20; 35.

|Уосн.|

от 0 до 10 от 4 до 20 интерфейс RS-485.

-    температуры измеряемой среды, °С

-    температуры окружающей среды, °С Вариация выходного сигнала расходомеров, не более Выходной сигнал расходомера:

-    напряжение постоянного тока, В

-    сила постоянного тока, мА

-    цифровой сигнал

Параметры питания (номинальные значения):

-    для расходомеров с выходным сигналом в виде напряжения постоянного тока (от 0 до 10 В) от сети переменного тока:

-    напряжение, В

220; 50; 400;

-    частота, Гц

-    для расходомеров с выходным сигналом в виде силы постоянного тока (от 4 до 20 мА) или цифровым (RS-485) от сети постоянного тока:

-    напряжение, В Потребляемая мощность расходомеров:

24; 27.

42;

20.

от 0 до 180; от 2 до 10;

-    при питании от сети переменного тока (cos ф не менее 0,6), В-А, не более

-    при питании от источника постоянного тока, Вт, не более Рабочие условия эксплуатации расходомеров:

-    температура измеряемой среды, °С

-    избыточное давление измеряемой среды, МПа

-    температура окружающей среды (воздух), °С    от минус 10 до плюс 55;

-    относительная влажность окружающей среды (воздух) при температуре 50 °С, %    98±2. Длина соединительного кабеля, м, не более 25 Габаритные размеры расходомеров, мм, не более:

-    ПП    829х300х300;

-    ВП    457х249х260. Масса, кг, не более:

-    ПП    125;

-    ВП    26,5.

Знак утверждения типа

наносится фотохимическим или другим способом на маркировочные таблички, прикрепленные к корпусу ПП и ВП, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплектность расходомеров представлена в таблице 3.

Таблица 3

Поверка

осуществляется по документу РИЮУ.407254.004 МИ «Расходомеры жидких сред СВИРЕЛЬ-Р. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 23.10.2015 г.

Основные средства поверки:

-    установка поверочная расходомерная тепловая ПРТ (Госреестр СИ РФ № 31244-06), диапазон воспроизведения расхода от 0,01 до 200 м /ч, пределы допускаемой приведенной погрешности измерений ± 0,1 %;

-    установка поверочная типа УПСЖ 400/В (Госсреестр СИ РФ № 27329-04), диапазон воспроизведения расхода от 0,03 до 400 м3/ч, пределы допускаемой приведенной погрешности измерений ± 0,25 %;

-    калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000, (Госреестр СИ РФ № 20580-06), диапазон воспроизведения и измерения силы постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности ±(10-4 I+1) мкА, диапазон измерения напряжения постоянного тока от 0 до 120 В, пределы допускаемой абсолютной погрешности ± 20 мВ.

Сведения о методах измерений

изложены в руководстве по эксплуатации РИЮУ.407254.004 РЭ «Расходомеры жидких сред СВИРЕЛЬ-Р».

Нормативные и технические документы, устанавливающие требования к расходомерам жидких сред СВИРЕЛЬ-Р

1    ГОСТ 8.145-75. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкостей в диапазоне от 3 10-6 до 10 м3/с»;

2    РИЮУ.407254.004 ТУ. «Расходомеры жидких сред СВИРЕЛЬ-Р. Технические условия».
