Трансформаторы напряжения 4MQ52, 62770-15

Назначение

Трансформаторы напряжения 4MQ52 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции силы переменного тока одного напряжения в первичной обмотке в силу переменного тока другого напряжения во вторичной обмотке при неизменной частоте, вследствие чего во вторичной обмотке напряжение пропорционально напряжению первичной обмотки.

Трансформаторы являются однофазными, заземляемыми, с литой изоляцией, с одним изолированным выводом первичной обмотки и одной вторичной обмоткой.

Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты. На выступе основания трансформаторов размещены выводы вторичной обмотки. Внешний вид трансформаторов и место пломбирования представлены на рисунке 1. Знак поверки наносится на корпус трансформатора в любом доступном месте или на свидетельство о поверке.

Место пломбировки

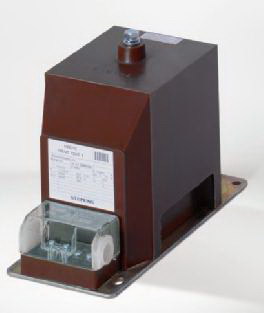

Рисунок 1 - Фотография общего вида трансформаторов напряжения 4MQ52

Технические характеристики

Основные метрологические и технические характеристики трансформаторов напряжения представлены в таблице 1.

Знак утверждения типа

наносят методом наклейки на титульный лист паспорта.

Комплектность

В комплект поставки входят:

-    трансформаторы напряжения 4MQ52 6 шт. (заводские номера: 79/96749; 79/96750; 79/96751; 79/96743; 79/96744; 79/96745).

-    паспорт 6 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Перечень основных средств, применяемых при поверке:

1    Трансформатор напряжения измерительный эталонный NVRD 40 (рег. № 32397-06):

-    номинальное напряжение первичной обмотки, кВ: от 3 до 40;

-    номинальное напряжение вторичной обмотки, В: 100/V3, 100.

2    Прибор сравнения КНТ-03 (рег. № 24719-03):

-    предел измерения погрешности напряжения, %: ± 19,99, предел допускаемой абсолютной погрешности измерения погрешности напряжения, %: ± (0,1 + 0,05-А), где А - значение измеряемой погрешности;

-    предел измерения угловой погрешности, минуты: ± 199,9, предел допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, минуты %: ± (1 + 0,03 •А), где А - значение измеряемой погрешности.

3    Магазин нагрузок МР3025 (рег. № 22808-07):

-    пределы допускаемых значений основной относительной погрешности комплексного сопротивления каждой секции магазина и суммарного значения комплексного сопротивления (при включении всех секций) равны ± 4 % от номинального значения включенной нагрузки.

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения 4MQ52

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Техническая документация фирмы изготовителя.
