| Номер в госреестре | 62781-15 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | IGDT |
| Изготовитель | "KWK Messwandler GmbH & Co. KG", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока IGDT (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений и/или устройствам защиты, управления и сигнализации в сетях переменного тока с номинальной частотой 50 Гц, в составе закрытых распределительных устройств.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по своей конструкции являются опорно-проходными, однофазными, с литой изоляцией, выполненной из эпоксидного компаунда или полиуретана. Имеют четыре вторичных обмотки: две для измерения и две для защиты.

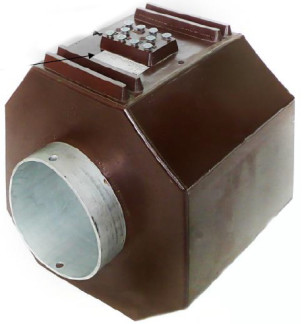

Внешний вид трансформаторов и место пломбирования представлены на рисунке 1.
Таблица 1 - Метрологические и технические характеристики трансформаторов тока IGDT
| Наименование характеристики | Значение |
| Номинальное напряжение трансформатора ином, кВ | 10; 13,8 |
| Наибольшее рабочее напряжение, кВ | 12; 17,5 |
| Номинальное значение силы первичного тока, А | 4000; 5000 |
| Номинальное значение силы вторичного тока, А | 5 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,5S; 0,5 |
| Класс точности вторичной обмотки для защиты | 10Р |
| Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А | 20; 30 |
| Номинальная вторичная нагрузка вторичной обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, В-А | 30 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | 13 |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее | 20 |
| Габаритные размеры, не более, мм (длинахширинахвысота) | 350x320x350 |
| Масса трансформатора, не более, кг | 72,2 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Количество |
| 1 | Трансформатор тока IGDT 17.5/320 У3 зав. №№ 07037017; 07037020 - 07037025; 07037027 - 07037034. Трансформатор тока IGDT 12/320 У3 зав. №№ 07037035 - 07037046. | 27 шт. |
| 2 | Паспорт | 27 экз. |
| 3 | Руководство по эксплуатации (на партию) | 1 экз. |
осуществляется в соответствии с документом ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки представлены в таблице 3.
Таблица 3 - Основные средства поверки:
| Наименование | Г осреестр № | Характеристики |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 | 27007-04 | Номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05 |
| Наименование | Г осреестр № | Характеристики |
| Прибор сравнения КНТ-05 | 37854-08 | Пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000)' , пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ± 0,05-А) %. |
| Магазин нагрузок МР3027 | 34915-07 | Номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %. |
представлены в документе: «Трансформаторы тока IGDT. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к трансформаторам тока IGDT
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы-изготовителя.
