Система измерений количества и показателей качества нефти № 1500 ООО "Газпромнефть-Хантос", 62785-15

Назначение

Система измерений количества и показателей качества нефти № 1500 ООО «Газпромнефть-Хантос» (далее - СИКН) предназначена для измерения массы и показателей качества нефти при осуществлении учетно-расчетных операций.

Описание

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного и отечественного производства. В состав СИКН входит:

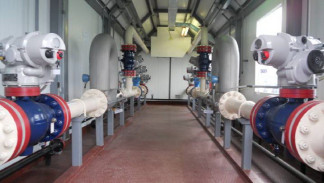

1)    Четыре блока измерительных линий (БИЛ), в состав которых входит по две измерительные линий (ИЛ) (в БИЛ-1 измерительная линия № 1 является контрольнорезервной). БИЛ предназначен для непрерывного измерения массы нефти проходящей через СИКН. На каждой ИЛ установлены:

-    счетчик-расходомер массовый Micro Motion модели CMF 400 с измерительным преобразователем MVD 2700 с диапазоном измерений от 41 до 545 т/ч и пределами допускаемой относительной погрешности измерения массы нефти для рабочей и резервной измерительной линии ± 0,25 %, для контрольной измерительной линии - ± 0,20 %, регистрационный номер в Федеральном информационном фонде 13425-06;

-    преобразователь температуры измерительный 644 с диапазоном измерения температуры от 0 до плюс 50 °С и пределами допускаемой абсолютной погрешности ± 0,2 °С, регистрационный номер в Федеральном информационном фонде 14683-04;

-    преобразователь избыточного давления измерительный 3051 с диапазоном измерения избыточного давления от 0 до 6,3 МПа и пределами допускаемой приведенной погрешности ± 0,5 %, регистрационный номер в Федеральном информационном фонде 14061-04;

-    манометр показывающий для точных измерений МПТИ с диапазоном измерений от

0 до 10 МПа и классом точности 0,6, регистрационный номер в Федеральном информационном фонде 26803-06;

-    термометр ртутный стеклянный лабораторный типа ТЛ-4 №2 с диапазоном измерения температуры от 0 до плюс 55 °C и пределами допускаемой абсолютной погрешности ± 0,2 °С, регистрационный номер в Федеральном информационном фонде 303-91.

2)    Блок измерений показателей качества нефти (БИК), предназначен для измерения показателей качества нефти, в состав БИК входят:

-    влагомеры нефти поточные УДВН-1пм с диапазоном измерений объемной доли воды от 0,01 до 2,0 % и пределами допускаемой абсолютной погрешности ± 0,05 %, регистрационный номер в Федеральном информационном фонде 14557-05 (рабочий и резервный);

-    преобразователь плотности измерительный 7835 с диапазоном измерений от 700 до 1100 кг/м3 и пределами допускаемой абсолютной погрешности ± 0,3 кг/м3, регистрационный номер в Федеральном информационном фонде 15644-06;

-    преобразователь температуры измерительный 644 с диапазоном измерения температуры от 0 до плюс 50 °С и пределами допускаемой абсолютной погрешности ± 0,2 °С, регистрационный номер в Федеральном информационном фонде 14683-04;

-    преобразователь избыточного давления измерительный 3051 с диапазоном измерения избыточного давления от 0 до 6,3 МПа и пределами допускаемой приведенной погрешности ± 0,5 %, регистрационный номер в Федеральном информационном фонде 14061-04;

-    датчики перепада давления Метран-150СБ с диапазоном измерений от 0 до 630 кПа и пределами допускаемой приведенной погрешности ± 0,2 %, регистрационный номер в Федеральном информационном фонде 32854-09;

-    манометр показывающий для точных измерений МПТИ с диапазоном измерений от

0 до 10 МПа и классом точности 0,6, регистрационный номер в Федеральном информационном фонде 26803-06;

-    термометр ртутный стеклянный лабораторный типа ТЛ-4 №2 с диапазоном измерения температуры от 0 до плюс 55 °С и пределами допускаемой абсолютной погрешности ± 0,2 °С, регистрационный номер в Федеральном информационном фонде 303-91;

-    расходомер-счетчик ультразвуковой многоканальный УРСВ «Взлет МР» с пределами допускаемой относительной погрешности ± 5,0 %, регистрационный номер в Федеральном информационном фонде 28363-04.

3)    Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений. В составе СОИ:

-    комплексы измерительно-вычислительные ИМЦ-03 с пределами допускаемой относительной погрешности преобразования входных электрических сигналов в значение массы нефти ± 0,05 %, регистрационный номер в Федеральном информационном фонде 19240-05 (рабочий и резервный);

-    два автоматизированных рабочих места (АРМ) оператора, оборудованных персональным компьютером и средствами отображения и печати.

4)    Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик, включает в себя:

-    установку поверочную трубопоршневую двунаправленную Daniel-550-6,3 с диапазоном воспроизведения расхода от 55 до 550 м3/ч и пределами допускаемой относительной погрешности ± 0,1 %, регистрационный номер в Федеральном информационном фонде 20054-06;

-    преобразователи давления измерительные 3051 с диапазоном измерения избыточного давления от 0 до 6,3 МПа и пределами допускаемой приведенной погрешности ± 0,5 %, регистрационный номер в Федеральном информационном фонде 14061-04 (по одному на входе и выходе);

-    преобразователи измерительные 644 с диапазоном измерения температуры от 0 до плюс 50 °C и пределами допускаемой абсолютной погрешности ± 0,2 °С, регистрационный номер в Федеральном информационном фонде 14683-04 (по одному на входе и выходе).

СИКН обеспечивает выполнение следующих функций:

-    измерение массы брутто нефти по каждой измерительной линии и по СИКН в целом;

-    измерение температуры и давления в БИЛ, БИК, ТПУ;

-    измерение объемной доли воды в нефти;

-    измерение плотности нефти;

-    измерение расхода нефти в БИК;

-    вычисление массы нетто нефти;

-    вычисление средневзвешенных значений температуры и давления для каждой измерительной линии и для СИКН в целом за отчетный период;

-    вычисление средневзвешенных значений объемной и массовой доли воды в целом за отчетный период;

-    контроль метрологических характеристик рабочих преобразователей массового расхода по контрольному преобразователю массового расхода и по ТПУ;

-    поверка преобразователей расхода без нарушения процесса измерения количества и показателей качества нефти;

-    индикация и регистрация результатов измерений;

-    формирование текущих отчетов, актов приема-сдачи, паспортов качества нефти, протоколов поверки и контроля метрологических характеристик преобразователей расхода;

-    автоматический контроль, индикация, сигнализация и регистрация выходных значений параметров нефти за установленные пределы.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002:

ИС-2.

Знак поверки наносится на свидетельство о поверке СИКН.

Программное обеспечение

представлено встроенным прикладным ПО измерительно-вычислительного комплекса «ИМЦ-03».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Цифровой идентификатор ПО рассчитывается по алгоритму CRC32.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

Знак утверждения типа

наносится на титульный лист эксплуатационной документации (паспорта, инструкции по эксплуатации) типографским способом.

Комплектность

Комплектность СИКН представлена в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП 62785-15 «ГСИ. Система измерений количества и показателей качества нефти № 1500 ООО «Газпромнефть-Хантос». Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 03 ноября 2015 г.

Основные средства поверки:

1)    Установка поверочная трубопоршневая DANIEL 16-550, диапазон измерения объема жидкости от 55 до 550 м /час, пределы допускаемой относительной погрешности измерения объема не более ± 0,1 %.

2)    Термометр цифровой малогабаритный ТЦМ 9410, диапазон измерения температуры от минус 50 до плюс 200 °С, пределы допускаемой абсолютной погрешности измерения температуры ± (0,05+0,0005^|+ед. мл. разряда) °С.

3)    Калибратор давления портативный Метран 501-ПКД-Р, диапазон измерения избыточного давления от 0 до 10 МПа, пределы допускаемой основной приведенной погрешности измерения избыточного давления ± 0,04 %.

4)    Плотномер МД-02, диапазон измерений плотности от 600 до 1000 кг/м , пределы допускаемой абсолютной погрешности измерения плотности ± 0,1 кг/м3.

5)    Установка для поверки влагомеров нефти УПВ ТУ 4318-021-25567981-200.

6)    Прибор для поверки вторичной аппаратуры узлов учета нефти и нефтепродуктов универсальный «F1 -CAM», диапазон воспроизведения постоянного тока от 0 до 22 мА, пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока ± 3 мкА; диапазон воспроизведения частоты импульса от 0,1 до 1-105, пределы допускаемой относительной погрешности воспроизведения частоты импульса ± 3 • 10-4 %; диапазон воспроизведения количества импульсов от 0 до 1 • 106 имп, пределы допускаемой абсолютной погрешности воспроизведения количества импульсов ± 1 имп.

7)    Трубопоршневая поверочная установка Сапфир НГИ-300-0,4-0,05 1-го разряда.

Сведения о методах измерений

«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти приемо-сдаточного пункта ООО «Газпромнефть-Хантос», аттестована ФГУП «ВНИИР» 30 июля 2014 г. Номер в Федеральном информационном фонде ФР.1.29.2008.05039.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 1500 ООО «Газпромнефть-Хантос»

1.    ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;

2.    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

3.    ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема средств измерений объема и массы жидкости.
