Государственный реестр средств измерений

Трансформаторы тока ТЛ-ЭК-35, 62786-15

62786-15
Трансформаторы тока ТЛ-ЭК-35 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Карточка СИ
Номер в госреестре 62786-15
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТЛ-ЭК-35
Изготовитель ООО "Электрощит-К°", пос.Бабынино
Год регистрации 2015
Срок свидетельства 24.12.2020
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТЛ-ЭК-35 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

Описание

Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока ТЛ-ЭК-35 являются трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора.

Трансформаторы могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентов трансформации и различные значения номинального вторичного тока.

Выводы вторичных обмоток размещены в контактной коробке, находящейся в основании трансформатора. Выводы обмоток для подключения счетчиков электрической энергии размещены в отдельной контактной коробке, в основании трансформатора, снабженной крышкой пломбирования для предотвращения несанкционированного доступа. На основании трансформатора имеется клемма для заземления.

Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов М12. Количество болтов определяется номинальным первичным током.

Для исполнения УХЛ1 высоковольтная изоляция делается с увеличенной длиной утечки и герметизированной крышкой контактной коробки выводов вторичных обмоток.

Трансформаторы тока идентичны по принципу действия, отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанными в таблице 1.

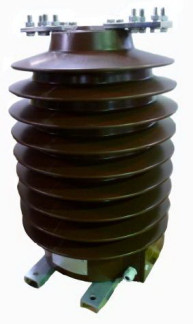

Внешний вид трансформаторов тока и места пломбировки от несанкционированного доступа приведены на рисунке 1.

Место нанесения паспортной таблички, знака поверки и знака утверждения типа приведены на рисунке 2.

Трансформаторы тока изготавливаются в нескольких конструктивных исполнениях. Расшифровка условного обозначения трансформаторов приведена на рисунке 3.

Знак поверки наносится на свидетельство о поверке и / или на трансформатор тока.

ТЛ - ЭК- 35 ХХХХ - Х / Х - Х / Х - Х / Х ХХ ХкА Х

Уровень изоляции

Ток односекундной термической стойкости, кА

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Номинальный вторичный ток, А (при наличии нескольких вторичных токов указываются все через тире)

Номинальный первичный ток, А (при наличии нескольких первичных токов указываются все через тире, при наличии отпайки или переключения указывается в скобках )

Номинальная вторичная нагрузка, В-А

Классы точности

Вариант конструктивного исполнения

Номинальное напряжение, кВ

Производитель

Трансформатор тока с литой изоляцией, конструкция - опорный

Рисунок 3 - Расшифровка условного обозначения трансформаторов

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока ТЛ-ЭК-35 представлены в таблице 1.

Таблица 1 - Метрологические и технические характеристики

Наименование параметра

Значения параметра

1

2

Номинальное напряжение, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Продолжение таблицы 1

1

2

Номинальный первичный ток, А

5; 7,5; 10; 11; 12; 13; 14; 15; 16; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1900; 2000; 2100; 2200; 2250; 2300; 2500; 2550; 2600; 2650; 2700; 2750; 2800; 2900; 3000; 3100; 3200; 3250; 3300; 3500; 3550; 3600; 3650; 3700; 3750; 3800; 3900; 4000

Наибольший рабочий первичный ток, А

в соответствии с ГОСТ 7746-2001 (табл. 10)

Номинальный вторичный ток, А

1; 5

Номинальная частота, Гц

50; 60

Число вторичных обмоток

до 5

Классы точности вторичных обмоток:

-    для измерений

-    для защиты

0,2S; 0,2; 0,5S; 0,5; 1; 3 5Р или 10Р

Номинальные вторичные нагрузки, В-А:

-    с коэффициентом мощности cos ф = 1

-    с коэффициентом мощности cos ф = 0,8

от 0 до 2,5 от 3 до 100

Номинальная предельная кратность Кном вторичных обмоток для защиты

от 2 до 30

Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений

от 3 до 30

Ток односекундной термической стойкости,

кА, при номинальном первичном токе:

от 5 до 20 А

от 30 до 50 А

от 75 до 100 А

150 А

200 А

300 А

от 400 до 4000 А

2,5; 5 5; 10; 20 10; 20; 31,5; 40 15; 20; 31,5; 40 20; 31,5; от 40 до 60 31,5; от 40 до 100 от 40 до 100

Ток электродинамической стойкости, кА,

при номинальном первичном токе:

от 5 до 20 А

от 30 до 50 А

от 75 до 100 А

150 А

200 А

300 А

от 400 до 4000 А

6,25; 12,8 12,8; 26; 52 26; 52; 81; 100 39; 52; 81; 100 52; 81; от 100 до 150 81; от 100 до 250 от 100 до 250

Масса, кг, не более

200

Габаритные размеры, мм: (длина х ширина х высота)

400 х 460 х 667

Продолжение таблицы 1

Климатическое исполнение по

УХЛ 1; Т 1

ГОСТ 15150-69

Средняя наработка на отказ, ч

400000

Срок службы, лет

30

Знак утверждения типа

наносится на табличку трансформатора и на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

комплект поставки:

-    трансформатор тока ТЛ-ЭК-35

1 шт.

не менее 1 шт. на партию 1 шт.

-    руководство по эксплуатации ЭК .1.770.100 РЭ

-    паспорт ЭК .1.770.100 ПС

Поверка

осуществляется по документу РТ-МП-2650-551-2015 «ГСИ. Трансформаторы тока ТЛ-ЭК-35. Методика поверки», утвержденному ФБУ «Ростест-Москва» 28 октября 2015 года.

Перечень основных средств, применяемых при поверке:

1.    Трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04):

-    номинальные значения первичного тока, А: от 5 до 5000;

-    класс точности: 0,05.

2.    Прибор сравнения КНТ-03 (рег. № 24719-03):

-    предел измерения токовой погрешности, %: ± 19,99, предел допускаемой абсолютной погрешности измерения токовой погрешности, %: ± (0,1 + 0,05-А);

-    предел измерения угловой погрешности, минуты: ± 199,9, предел допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, минуты %: ± (1+0,03 •А).

Сведения о методах измерений

приведены в документе ЭК.1.770.100 РЭ «Трансформатор тока ТЛ-ЭК-35. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТЛ-ЭК-35

1.    ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2.    ТУ 3414-006-52889537-15 «Трансформаторы тока ТЛ-ЭК-35. Технические условия».
