Термометры биметаллические NBT-100 мод. BT4-0211W01211, 62818-15

Назначение

Термометры биметаллические NBT-100 модели BT4-0211W01211 (далее - термометры) предназначены для измерения температуры воды на выпуске охладителя вакуум-насосов паротурбинной установки на газотурбинной электростанции «Новоуренгойского газохимического комплекса».

Описание

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа и состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке -термобаллона. Корпус и термобаллон термометров изготавливаются из нержавеющей стали.

Изображение общего вида термометра представлено на рисунке 1.

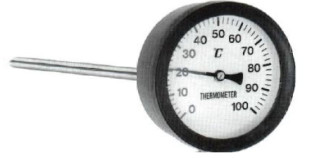

Рисунок 1 - Внешний вид термометра биметаллического NBT-100 модели BT4-0211W01211 Знак поверки наносится на защитное стекло циферблата термометра

Технические характеристики

Таблица 1

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Термометры биметаллические NBT-100 модели BT4-0211W01211 Паспорт

2 шт. 2 экз. 1 экз.

Методика поверки Поверка

осуществляется по документу МП 62818-15 «Термометры биметаллические NBT-100 модели BT4-0211W01211. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.07.2015 г.

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С;

-    термостат жидкостный прецизионный переливного типа модели ТПП-1.1, диапазон воспроизводимых температур от минус 40 до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004.0,01) °С.

Сведения о методах измерений

Метод прямых измерений.

Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим NBT-100 модели BT4-0211W01211

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Техническая документация фирмы «NESSTECH INC.», Япония.
