| Номер в госреестре | 62820-15 |
| Наименование СИ | Измерители комбинированные |
| Обозначение типа СИ | M100 |
| Изготовитель | "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай; Фирма "Mettler-Toledo AG Process Analytics", Швейцария; Фирма "Mettler-Toledo Thornton, Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители комбинированные М100 предназначены для измерения рН, удельной электрической проводимости жидких сред, массовой концентрации растворенного кислорода в жидких средах с одновременным измерением температуры.
Принцип действия канала измерения pH основан на измерении ЭДС электродной системы, образуемой рН-электродами.
Принцип действия канала измерения удельной электрической проводимости жидких сред основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия каналов измерения массовой концентрации растворенного кислорода основан на измерении силы тока между электродами в первичном преобразователе (амперометрическом датчике).
Измерители выпускаются в следующих модификациях: M100 Head Mount и M100 DIN Rail и состоят из микропроцессорного блока и соответствующих первичных преобразователей (далее - электродов/датчиков), позволяющих проводить измерение рН, или удельной электрической проводимости, или концентрации растворенного кислорода и температуры. Количество одновременно измеряемых параметров - до двух. В приборе предусмотрена температурная компенсация результатов измерений. К прибору можно подключать только цифровые датчики с маркировкой «ISM».
Измерители имеют один свободно программируемый аналоговый токовый выходной сигнал (0)4.20) мА для передачи измеренных значений на соответствующие регистрирующие устройства.
Измерители поставляются в исполнении для монтажа на головке датчика (Head Mount) и в DIN-рейку шириной 35 мм (DIN Rail). Класс промышленной защиты для исполнения Head Mount - IP 66, для исполнения DIN Rail - IP 20.
Знак поверки наносится на свидетельство о поверке.

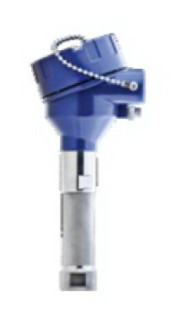

Внешний вид микропроцессорных блоков измерителей Ml00 представлен на рис. 1-2.
ПО измерителей комбинированных М100 состоит из следующих частей:
• Встроенное программное обеспечение «SW» специально разработанное для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания и передачи по протоколу HART результатов измерений, имеет функцию Intelligent Sensor Management (ISM) автоматического распознавания датчика и считывания сохраненных данных калибровки, типа датчика, времени и даты со встроенного в датчик модуля памяти.
• Встроенное программное обеспечение датчиков типа ISM «InLab ISM» для сохранения данных калибровки, типа датчика, времени и даты на встроенном в датчик модуле памяти.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Вторичный преобразователь | Датчик | |
| Идентификационное наименование ПО | SW | ISM |
| Номер версии (идентификационный номер) ПО | Выше 0.11 | Выше 3.0 |
| Цифровой идентификатор ПО | 2D736AF76F250X4B J7V544643152L4S8R SW.bin MD5 | 8F260UY10F845F4L R6P268900267SPX1E ISM.bin MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует «среднему» согласно Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон показаний: | |
| - pH | от минус 1 до плюс 15 |
| - УЭП жидких сред: с датчиком с кондуктометрической постоянной 0,01 см-1, мкСм/см | от 0,002 до 500 |
| с датчиком с кондуктометрической постоянной 0,1 см-1, мкСм/см | от 0,02 до 50000 |
| с 4-х электродным датчиком, мСм/м | от 0,01 до 650 |
| - T, °С | от минус 40,0 до плюс 200,0 |
| Диапазон измерений комплекта: | |
| - pH | от 1 до 14 |
| - УЭП жидких сред: с датчиком с кондуктометрической постоянной 0,01 см-1, мкСм/см | от 1 до 500 |
| с датчиком с кондуктометрической постоянной 0,1 см-1, мкСм/см | от 1 до 50000 |
| с 4-х электродным датчиком, мСм/м | от 0,1 до 650 |
| - массовая концентрация растворённого кислорода, мг/л | от 0,01 до 20 |
| С ° T, - | от 5 до 50 |
| Пределы допускаемой абсолютной погрешности комплекта при измерении: - pH | ±0,05 |
| - T, °С | ±0,5 |
| Пределы допускаемой относительной по | |
| грешности комплекта при измерении УЭП | ±5 |
| жидких сред, % | |
| Пределы допускаемой приведенной погреш- | |
| ности комплекта при измерении массовой | ±2 |
| концентрации растворённого кислорода, % | |
| Электропитание: | |
| - напряжение, В | от 187 до 242 |
| - частота, Гц | от 49 до 51 |
| - потребляемая мощность, В • А, не более | 10 |
| Габаритные размеры преобразователя, мм, не более: длинах ширинах высота - Head Mount | 110х86х251 |
| - Din Rail | 114,5x99,0x22,5 |
| Наименование характеристики | Значение характеристики |
| Масса преобразователя, кг, не более - Head Mount - Din Rail | 1,2 0,5 |
| Условия эксплуатации: - температура анализируемой среды, °С - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 5 до 50 от 15 до 35 30 до 80 (без конденсации) от 84,0 до 106,7 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 7000 |
наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
В комплект входят:
1. Блок микропроцессорный - 1 шт.
2. Руководство по эксплуатации - 1 экз.
3. Монтажные приспособления - 1 комплект.
4. Электроды и датчики из нижеперечисленных:
- первичные преобразователи pH: 1иРго325х1, InPro426xi, InPro480xi, InPro310xi, InPro 200xi, pHUre;
- первичные преобразователи УЭП 2-хэлектродные: UniCond2e;
- первичные преобразователи УЭП 4-хэлектродные InPro71ххi; Cond4e;
- датчики растворенного кислорода амперометрические InPro68xx(G)i,
InPro69xx(G)i;
- датчики растворенного кислорода оптические InPro688xi, InPro687xi, InPro697xi, InPro696xi.
5. Соединительные кабели для электродов и датчиков - 1 комплект.
Дополнительная комплектация по требованию заказчика:
1. Монтажные корпуса.
2. Комплекты запасных мембран.
3. Устройства для тестирования измерителя.
4. Устройства для тестирования электродов и датчиков.
5. Внутренние электролиты и чистящие растворы.
6. Градуировочные растворы pH с номинальными значениями (2,00; 4,01; 7,00; 9,21; 10,00; 11,00);
7. Градуировочные растворы УЭП (12,88 мСм/см; 1413 мкСм/см; 84 мкСм/см).
осуществляется по ГОСТ 8.722-2010 «ГСИ. Анализаторы жидкости кондуктометрические. Методики поверки» при измерении удельной электрической проводимости; по ГОСТ 8.857-2013 "ГСИ. рН-метры. Методика поверки" при измерении рН и температуры; по
ГОСТ 8.754-2011 «ГСИ. Анализаторы растворенного в воде кислорода. Методика поверки» при измерении массовой концентрации растворенного кислорода.
Основные средства поверки:
- буферные растворы - рабочие эталоны рН 2-го по ГОСТ 8.120-99 (готовят из стандарт-титров по ТУ 2642-001-42218836-96;
- кондуктометр лабораторный КЛ-4 с диапазоном от 10-4 до 100 См/м погрешность не более ± 0,25 %;
- термометр лабораторный электронный ЛТ-300, погрешность не более ± 0,01 °С;
- ГСО-ПГС, в соответствии с ГОСТ 8.754-2011.
Методика измерений изложена в руководстве по эксплуатации “Измерители комбинированные M100. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к измерителям комбинированным М100
1. ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия».
2. ГОСТ 22171-90 «Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия».
3. ГОСТ 22018-84 «Анализаторы растворенного в воде кислорода амперометрические ГСП. Общие технические условия».
4. ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерений рН».
5. ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей».
6. ГОСТ 8.766-2011 «ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)».
7. ГОСТ 8.754-2011 «ГСИ. Анализаторы растворенного в воде кислорода. Методика поверки».
8. ГОСТ 8.722-2010 «ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки».
9. ГОСТ 8.857-2013 «ГСИ. pH-метры. Методика поверки».
