| Номер в госреестре | 62821-15 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ДЛ 001 |
| Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ДЛ 001 (далее - датчики) предназначены для измерения избыточного давления, формирования и передачи параметров измеряемого давления в виде цифрового сигнала по интерфейсу RS-485.
Датчики состоят из первичного измерительного преобразователя (ПИП) и промежуточного преобразователя (1111) соединенных между собой кабельной перемычкой.
ПИП является струнным преобразователем мембранного типа. В конструкцию ПИП заложен принцип изменения собственной частоты струны от изменения первоначального натяжения при воздействии давления на мембрану. При воздействии давления на мембрану происходит ее прогиб так, что выступы расходятся, изменяя натяжение струны. Соответственно собственная частота струны изменяется. Давление подается на воспринимающий элемент (мембрану) через штуцер с наружной резьбой M12*1-6g.
Сигналы с ПИП передаются через кабель на ПП. ПП преобразует сигнал с выхода ПИП в цифровой сигнал.
Датчики давления имеет цифровой канал передачи и приема данных через интерфейс связи RS 485 с отображением информации измеряемого давления посредством программного обеспечения, предназначенного для визуализации измеряемых значений при проверке его работоспособности.
Датчики имеют 13 исполнений, отличающихся диапазоном измерений давления. Варианты исполнения датчиков приведены в таблице 1.

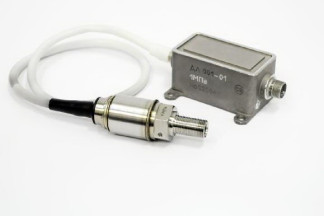

Общий вид датчика приведен на рисунке 1. Г абаритно-установочные размеры датчика приведены на рисунке 2.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Индекс и порядковый номер исполнения: | Диапазон измерений, МПа |
| ДЛ 001 | от 0 до 0,5 |
| ДЛ 001-01 | от 0 до 1 |
| ДЛ 001-02 | от 0 до 2 |
| ДЛ 001-03 | от 0 до 4 |
| ДЛ 001-04 | от 0 до 5,6 |
| ДЛ 001-05 | от 0 до 8 |
| ДЛ 001-06 | от 0 до 11 |
| ДЛ 001-07 | от 0 до 16 |
| ДЛ 001-08 | от 0 до 22 |
| ДЛ 001-09 | от 0 до 30 |
| ДЛ 001-10 | от 0 до 45 |
| ДЛ 001-11 | от 0 до 60 |
| ДЛ 001-12 | от 0 до 80 |
| Код выходного сигнала датчика, при давлении соответст | |
| вующем нижнему пределу измерений, единица | 100±20 |
| Код выходного сигнала датчика при давлении, соответст | |
| вующем верхнему пределу измерений, единица | 3000±50 |
| Пределы допускаемой основной приведенной погрешности, | |
| % | ± 0,25 |
| Диапазон рабочих температур, 0С | от минус 40 до 50 |
| Пределы дополнительной погрешности от воздействия | |
| температуры от минус 40 до 50 0С, % | ± 1,0 |
| Г абаритные и установочные размеры: | |
| - установочные размеры ПИП; | М12х1-6§ |
| - ширина ПП, мм, не более; | 56 |
| - высота ПП, мм, не более | 34,5 |
| Масса, кг, не более | 0,3 |
наносится на титульных листах эксплуатационной документации офсетным способом
В комплект поставки входят:
-датчик давления ДЛ 001,
-формуляр СДАИ. 406239.156ФО,
-руководство по эксплуатации СДАИ.406239.156РЭ,
-габаритный чертеж СДАИ.406239.156ГЧ,
-схема электрическая подключения СДАИ.406239.156Э5,
- руководство оператора 783.00229-01 34,
-методика поверки СДАИ. 406239.156МП.
осуществляется в соответствии с документом СДАИ.406239.156МП «Датчик давления ДЛ 001.
Методика поверки», утвержденным АО «НИИФИ» 15.08.2015 г.
Средства поверки: тераомметр Е6-13А (госреестр №4649-80, диапазон от 10 Ом до 100 ТОм погрешность ±2,5%), источник питания постоянного тока Б5-71/4м (госреестр № 23580-02, диапазон от 0,2 до 75 В погрешность ±0,5 %), манометр грузопоршневой МП-6, МП-60М, МП-60, МП-2500 (госреестр № 23094-02, диапазоны МП-60 от 0,1 до 6 МПа, МП-600 от 1,0 до 60 МПа, МП-2500 от 5,0 до 250 МПа класс точности ±0,02%).
Методика измерений содержится в руководстве по эксплуатации СДАИ.406239.156РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам давления ДЛ 001
1 Датчики давления ДЛ 001. Технические условия СДАИ.406239.156ТУ.
2 ГОСТ Р 8.802-2012 «Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
