| Номер в госреестре | 62823-15 |
| Наименование СИ | Зонды инклинометрические систем забойных телеметрических |
| Обозначение типа СИ | Compass |
| Изготовитель | "Compass Directional Guidance Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонды инклинометрические систем забойных телеметрических «Compass» (далее инклинометры) предназначены для измерений зенитного угла и азимута скважины, а также угла установки отклонителя с передачей данных из скважины на поверхность по гидравлическиому каналу связи на положительных импульсах.
Принцип действия инклинометра основан на измерении магнитного и гравитационного полей Земли при помощи высокоточных феррозондовых магнитометров (измеряют проекции магнитного поля Земли) и кварцевых акселерометров (измеряют проекции силы тяжести), находящихся в инклинометре и установленных вдоль трех взаимно перпендикулярных осей.
Данные записываются в память инклинометра, рассчитываются углы: азимутальный, зенитный и угол установки отклонителя, и данные передаются на поверхность по гидравлическому каналу связи. Питание инклинометра обеспечивается специальными батареями.
Инклинометр помещается в защитный немагнитный корпус и коммутируется с остальными приборами измерительного блока системы забойной телеметрической «Compass».
На рис. 1 представлен общий вид зонда инклинометрического системы забойной телеметрической «Compass»
а) забойная часть;

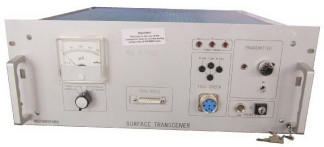

б) наземная часть - интерфейсный блок.
Зонд инклинометрический системы забойной телеметрической «Compass» имеет в своем составе программное обеспечение (ПО) Bench Tree MWD Utilities.
ПО имеет идентификационные данные, представленные в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО | Другие идентификационные данные (если имеются) |
| Bench Tree MWD Utilities | ver 1.3.5 | Код доступа | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики зонда инклинометрического системы забойной телеметрической «Compass»_
| Наименование параметра | Значение параметра |
| Диапазон измерений зенитных углов, ..,° | от 0 до180 |
| Пределы допускаемой абсолютной погрешности измерений зенитных углов, . ° | ±0,1 |
| Диапазон измерений азимутальных углов, . ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений азимутальных углов, . ° - при зенитном угле менее 5° и более 175° -при зенитном угле более 5° и менее 175° | ±2,0; ±1,0 |
| Диапазон измерений угла установки отклонителя, . ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений угла установки отклонителя, ... ° - при зенитном угле менее 5° и более 175° - при зенитном угле более 5° и менее 175° | ±2,0, ±1,5 |
| Диапазон рабочих температур, оС | от 0 до +150 |
| Максимальное рабочее давление, кг/см , не более | 1360 |
| Длина, мм, не более | 1416 |
| Наружный диаметр, мм | 36 |
| Длина глубинного измерительного блока, мм | от 7773 до 12040 |
| Диаметр глубинного измерительного блока, мм | 47 |
наносится на титульные листы эксплуатационных документов типографским методом. Комплектность средства измерений
Таблица 3 - Комплектность зонда инклинометрического системы забойной телеметрической «Compass»_
| Наименование | Количество |
| Инклинометр | 1 шт. |
| Переносной компьютер | 1 шт. |
| Интерфейсный блок | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 62823-15 «Зонды инклинометрические систем забойных телеметрических «Compass». Методика поверки», утвержденным ФГУП «ВНИИМС» в декабре 2014 года.
Основные средства поверки:
- квадрант оптический КО с пределами допускаемой абсолютной погрешности измерений ±10'' (Госреестр № 26905-15);
- буссоль ОБК с погрешностью ориентирования не более 15' (Госреестр № 3045-72).
Методы измерений изложены в документе «Зонды инклинометрические систем забойных телеметрических «Compass». Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к зондам инклинометрическим систем забойных телеметрических «Compass»
1. ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.
2. Техническая документация фирмы «Compass Directional Guidance, Inc.», США
