Устройства сбора и передачи данных с универсальным радиомодулем RF universal 2.0 (RFUM868 2.0), 62824-15

62824-15
Устройства сбора и передачи данных с универсальным радиомодулем RF universal 2.0 (RFUM868 2.0) (далее - УСПД) предназначены для сбора, обработки, преобразования, передачи измерительной информации от средств измерений с импульсным выходным сигналом (далее -СИ) во внешние информационные системы (далее - система) по радиоканалу.
Карточка СИ
Номер в госреестре 62824-15
Наименование СИ Устройства сбора и передачи данных с универсальным радиомодулем
Обозначение типа СИ RF universal 2.0 (RFUM868 2.0)
Изготовитель ООО "Смарт Митер", г.Иваново
Год регистрации 2015
Срок свидетельства 12.10.2025
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Устройства сбора и передачи данных с универсальным радиомодулем RF universal 2.0 (RFUM868 2.0) (далее - УСПД) предназначены для сбора, обработки, преобразования, передачи измерительной информации от средств измерений с импульсным выходным сигналом (далее -СИ) во внешние информационные системы (далее - система) по радиоканалу.

Описание

Принцип действия основан на измерении поступающих на вход УСПД электрических импульсов от СИ и преобразовании количества импульсов в значение физической величины.

УСПД конструктивно выполнены в едином корпусе для навесного монтажа с выносной антенной и представляют собой программируемые микропроцессорные устройства, имеющие:

-    микропроцессорный контроллер, предназначенный для сбора и обработки измерительной информации от СИ;

-    запоминающее устройство, предназначенное для хранения измерительной информации, полученной от микропроцессорного контроллера;

-    радиомодуль, предназначенный для передачи измерительной информации в системы.

В УСПД также реализованы следующие возможности:

-    выполнение измерений текущего календарного времени (шкала времени) и интервалов времени;

-    прием и передача измерительной информации по сигналам системы, принимаемым радиомодулем, в том числе синхронизация шкалы времени;

-    регистрации событий.

Для ограничения доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, все СИ, подключаемые к УСПД, пломбируются в соответствии с технической и эксплуатационной документацией на них, линии связи пломбируются в местах, где возможны несанкционированные настройки и вмешательства, влияющие на результаты измерений. Знак поверки (наклейка) наносится на корпус УСПД.

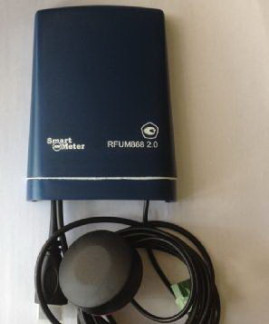

Общий вид и схема пломбировки УСПД показаны на рисунке 1.

Программное обеспечение

УСПД имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

ПО предназначено для сбора, обработки, преобразования, хранения, архивирования, передачи измерительной информации и осуществления информационного обмена с системами. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RFUM868

Номер версии (идентификационный номер) ПО (не ниже)

2.х

Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Нормирование метрологических характеристик УСПД проведено с учетом влияния ПО. Конструкция УСПД исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Количество входов для подключения СИ с импульсным выходом, шт.    от 1 до 4 Параметры входов для подключения СИ с импульсным выходом:

-    амплитуда импульсов, В    3,0 ± 0,5

-    длительность импульсов, мс, не менее    100

-    частота следования, Гц, не более    5 Пределы абсолютной погрешности преобразования количества импульсов

в значение физической величины, импульс-(вес импульса1)    ± 1 Пределы абсолютной погрешности формирования (хранения) шкалы времени Ат и

абсолютная погрешность измерений интервалов времени ААт , с/сут, не более    ± 3 Характеристики радиомодуля:

-    полоса рабочих частот, МГц    868,7-869,2

-    выходная мощность, мВт, не более    25 Напряжение электропитания от гальванического элемента АА-типа, В    3,6 Хранение данных при отключении электропитания, лет, не менее    10 Рабочие условия эксплуатации:

-    температура окружающей среды, °С    от минус 10 до плюс 75

-    относительная влажность, %, не более    90

-    атмосферное давление, кПа    от 84,0 до 106,7 Габаритные размеры, мм    125 х 90 х 40 Масса, кг, не более    0,38 Средний срок службы, лет, не менее    6

Знак утверждения типа

наносится на корпус УСПД методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе в правом верхнем углу руководства по эксплуатации -типографским способом.

Комплектность

Таблица 2 - Комплектность УСПД

Наименование

Количество

Устройство сбора и передачи данных с универсальным радиомодулем RF universal 2.0 (RFUM868 2.0)

1 шт.

«Устройство сбора и передачи данных с универсальным радиомодулем RF universal 2.0 (RFUM868 2.0). Руководство по эксплуатации», 4035-001-22817960.РЭ

1 экз.

«Устройство сбора и передачи данных с универсальным радиомодулем RF universal 2.0 (RFUM868 2.0). Методика поверки», МЦКЛ.0174.МП

1 экз.

Поверка

осуществляется по документу МЦКЛ.0174.МП «Устройства сбора и передачи данных с универсальным радиомодулем RF universal 2.0 (RFUM868 2.0). Методика поверки», утвержденному ЗАО КИП «МЦЭ» 16.10.2015 г.

Основное средство поверки - генератор импульсов Г5-82, период повторения импульсов от 1 до 9,9-10 мкс, длительность импульсов от 0,1 до 5-10 мкс, амплитуда импульсов от 0,006 до 60 В, погрешность установки: периода Т: ± 0,003 •Т; длительность импульсов т: ± (0,03-т + 0,04) мкс; амплитуда U: ± (0,1-U + 0,1) В.

Сведения о методах измерений

изложены в документе «Устройства сбора и передачи данных с универсальным радиомодулем RF universal 2.0 (RFUM868 2.0). Руководство по эксплуатации», 4035-001-22817960.РЭ.

Нормативные и технические документы, устанавливающие требования к устройствам сбора и передачи данных с универсальным радиомодулем RF universal 2.0 (RFUM868 2.0)

ТУ 4035-001-22817960-2015 «Устройства сбора и передачи данных с универсальным радиомодулем RF universal 2.0 (RFUM868 2.0). Технические условия».

62824-15
Номер в ГРСИ РФ:
62824-15
Производитель / заявитель:
ООО "Смарт Митер", г.Иваново
Год регистрации:
2015
Cрок действия реестра:
12.10.2025
