Датчики давления PTE5000, P1Е, P1A, 62826-15

Датчики давления PTE5000, Р1Е, P1A (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования избыточного давления жидкостей и газов в нормированный выходной сигнал постоянного тока или напряжения.
Карточка СИ
Номер в госреестре 62826-15
Наименование СИ Датчики давления
Обозначение типа СИ PTE5000, P1Е, P1A
Изготовитель Компания "Kavlico GmbH", Германия
Год регистрации 2015
Срок свидетельства 24.12.2020
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Датчики давления PTE5000, Р1Е, P1A (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования избыточного давления жидкостей и газов в нормированный выходной сигнал постоянного тока или напряжения.

Описание

Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.

В качестве чувствительного элемента в датчиках применяется мембрана, на которую нанесены тензорезисторы, соединенные по мостовой схеме. Измеряемое давление подается на мембрану и вызывает ее деформацию, которая приводит к изменению сопротивлений тензорезисторов и разбалансу моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления и преобразования в нормированный электрический выходной сигнал.

Конструктивно датчики выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок преобразования. Измеряемое давление подводится в рабочую полость датчика через его нижний резьбовой штуцер. Клеммы подключения электрических проводов расположены в пластиковом коннекторе, присоединенном к верхнему штуцеру датчика.

Датчики имеют 3 модификации, отличающихся диапазонами измерений, значениями основной и дополнительной погрешности и перегрузки. Датчики Р1 Е изготавливаются со специальной очисткой от смазочных материалов и частиц грязи, они предназначены для измерения давления кислорода в медицинском оборудовании.

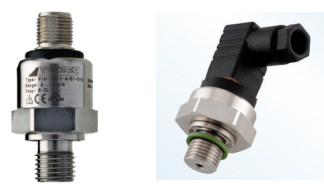

Внешний вид датчиков приведен на рисунке 1.

Знак поверки наносится на свидетельство о поверке.

Датчик без    Датчик

электрического коннектора    с электрическим коннектором

Технические характеристики

Основные технические характеристики вакуумметров приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение характеристики

Модификация датчика

PTE5000

Pm

P1A

Верхние пределы измерений (ВПИ), МПа (бар)

от 1 до 60 (от 10 до 600)

от 1 до 40 (от 10 до 400)

от 0,025 до 1,6 (от 0,25 до 16)

Нижние пределы измерений, МПа (бар)

0

0 или минус 0,1 (0 или минус 1)

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

±0,5

±1

Выходной аналоговый сигнал

-    мА

-    В

от 4 до 20 от 0 до 5 или от 0 до 10

Максимальное допускаемое испытательное давление, МПа (бар)

от 3 до 120 (от 30 до 1200)(1)

от 3 до 80 (от 30 до 800)(1)

от 0,1 до 3,2 (от 1 до 32)(1)

Пределы дополнительной температурной погрешности на каждые 10 °С, %

±0,2

Напряжение питания, В

-    номинальное

-    допустимое рабочее

24

от 8 до 30

24

от 9 до 30

Потребляемая мощность, Вт, не более

0,6

Масса, кг, не более

0,1

Г абаритные размеры, мм, не более

-    диаметр

-    высота(2)

30

50

30

55

Средний срок службы, лет

10

Средняя наработка до отказа, ч

100000

(1)    - в зависимости от ВПИ

(2)    - без учета размеров электрического коннектора

Условия эксплуатации:

Диапазон рабочих температур окружающего воздуха, °С Атмосферное давление окружающего воздуха, кПа Относительная влажность воздуха, % не более

от минус 20 до 100 от 84 до 106,7 90

Знак утверждения типа

наносится гравировкой или другим способом на корпус датчика и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность

Датчик    1 шт.

Руководство по эксплуатации на датчик соответствующей модификации 1 экз. на партию не более 25 датчиков, поставляемых в один адрес.

Паспорт на датчик соответствующей модификации    1 экз.

Поверка

осуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».

Основными средствами измерений для датчиков PTE5000, Р1Е являются рабочие эталоны давления (калибраторы давления, манометры цифровые, преобразователи давления) класса точности 0,1 и выше, для датчиков Р1А - класса точности 0,25 и выше.

Сведения о методах измерений

приведены в руководстве по эксплуатации на датчики давления соответствующей модификации.

Нормативные и технические документы, устанавливающие требования к датчикам давления PTE5000, Р1Е, P1A

1    ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»

2    ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»

3    Техническая документация компании «Kavlico GmbH», Германия
