| Номер в госреестре | 62827-15 |
| Наименование СИ | Трансформаторы тока трехфазные развязывающие |
| Обозначение типа СИ | НЕВА-Тест 6323 |
| Изготовитель | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока трёхфазные развязывающие НЕВА-Тест 6323 (далее - ТТТР) предназначены для гальванической изоляции в цепях переменного тока с номинальным напряжением до 0.66 кВ и номинальной частотой 50Гц при электрических измерениях в составе установок при поверке и калибровке счетчиков электрической энергии.
ТТТР осуществляет трансформацию первичного тока во вторичную цепь при обеспечении гальванической изоляции без изменения уровня и фазы тока.
Конструктивно ТТТР содержат в себе три трансформатора тока (далее - ТТ), помещенные в металлический прямоугольный корпус. ТТ выполнены на тороидальных магнитопроводах.
На лицевой панели ТТТР расположены органы управления и индикации состояния. Управление осуществляется либо с помощью кнопок, расположенных на лицевой панели, либо по последовательному интерфейсу.
Область применения:
- комплектация многоместных установок для поверки счётчиков электрической энергии;
- комплектация метрологических лабораторий (в том числе передвижных).
ТТТР могут быть использованы автономно и в сочетании с персональным компьютером (ПК), расширяющим их функциональные возможности.

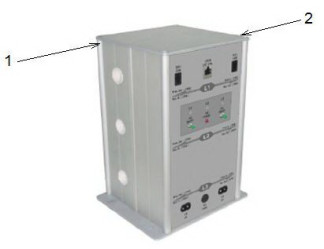

Внешний вид ТТТР представлен на рисунке 1.
Пломбирование трансформаторов после поверки осуществляется организацией, осуществляющей поверку. Пломба поверителя наносится в позиции 1 на рисунке 1, пломба производителя наносится в позиции 2 на рисунке 1. Обе пломбы наносятся в виде наклеек, соответствующих действующему законодательству в области обеспечения единства измерений, и предотвращают доступ к элементам конструкции и местам регулировки трансформатора.
ТТТР обеспечивает гальваническую развязку первичных и вторичных токовых цепей с коэффициентом трансформации 1 в диапазоне и с пределами допускаемых основных погрешностей, соответствующими данным таблицы 1.
Таблица 1
| Пределы допускаемой | Ток (на всем диапазоне нагрузок) | |||
| погрешности | от 1А до 120A | от 50мА до 1А | A м 0 5 о < м 0 2 т о | от 5мА до 20мА |
| амплитудной, % | < ± 0,02 | < ± 0,05 | < ± 0,2 | |
| угловой, мин | < ± 0,5 | < ± 1 | < ± 2 | < ± 10 |
Основные технические характеристики ТТТР приведены в таблице 2.
Таблица 2
| Питание от сети переменного тока | (~185 - 265 В / 47-63 Гц |
| Потребляемая мощность | не более 40В А |
| Коэффициент трансформации: | 1: 1 (первичный ток = вторичный ток) |
| Номинальная частота (Fn): | 50 Гц (от 45 до 55 Гц) |
| Габаритные размеры (ВхШхГ), мм, не более | 270х155х165 |
| Масса, кг, не более | 13,0 |
| Среднее время наработки на отказ, ч | 90 000 |
| Средний срок службы, лет | 8 |
Значения выходной мощности и нагрузочной способности (по каждой фазе) ТТТР приведены в таблице 3
Таблица 3
| Ток, А | 120 | 100 | 80 | 60 | 10 | 1 | 0,1 |
| Мощность токовой цепи, В-А, не более | 60 | 50 | 40 | 30 | 5 | 0,5 | 0,05 |
| Потери в первичной цепи, В А, не более | 6 | 5 | 4 | 3 | не нормируется | ||
| Входная нагрузка, мОм | 0,7 (для кабеля длиной 1 м с сечением 25 мм ) | ||||||
| Нагрузочная способность макс, мОм | 4,2 | 5 | 6,3 | 8,3 | 50 | 500 | 500 |
| Выходное напряжение нагрузки, В | 0,5 | ||||||
Пределы дополнительной амплитудной погрешности, вызываемой изменением влияющих величин по отношению к нормальным условиям по ГОСТ 31819.22-2012 не должны превышать пределов для соответствующего класса точности таблицы. 1, установленных в таблице 4.
Таблица 4
| Влияющая величина | Температурный коэффициент, не более |
| Изменение температуры окружающего | |
| воздуха: | |
| - от 0°C до плюс 40°C | ±0,003 %/С |
| - от минус 10оС до 0оС | ±0,005 %/С |
| - от плюс 40оС до плюс 45оС | ±0,005 %/С |
Рабочие условия эксплуатации ТТТР:
Температура окружающего воздуха, °С от минус 10 до 45
Относительная влажность воздуха, % до 85 при 25°С
Атмосферное давление, кПа (мм рт. ст.) от 84 до 106.7 (630 -800)
наносится на титульных листах эксплуатационной документации типографским способом и на щитке, закрепленном на корпусе ТТТР.
Комплектность трёхфазных развязывающих трансформаторов тока НЕВА-Тест 6323 приведена в таблице 5.
| Таблица 5 | ||
| Наименование | Обозначение | Кол-во |
| Трансформатор тока трёхфазный развязывающий НЕВА-Тест 6323 | ТАСВ.411722.011 | 1 шт. |
| Кабель питания | 1 шт. | |
| Руководство по эксплуатации | ТАСВ.411722.011 РЭ | 1 экз. |
| Формуляр | ТАСВ.411722.011 ФО | 1 экз. |
| Методика поверки ** | ТАСВ.411722.011 МП | 1 экз. |
| Дополнительные принадлежности*: | ||
Программное обеспечение | 1 диск | |
| Комплект кабелей | 1 компл. | |
Дополнительные принадлежности поставляются в соответствии с договором поставки. Методика поверки высылается по запросу.
осуществляется по документу ТАСВ.411722.011 МП «Трансформаторы тока трёхфазные развязывающие НЕВА-Тест 6323. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2015 г.
Основные средства поверки:
- Установка автоматическая трёхфазная для поверки счётчиков электроэнергии НЕВА-Тест 3303Л класса точности 0,05; Фиф №47431-11;
- Прибор электроизмерительный эталонный многофункциональный «Энергомонитор- 3.1КМ
0.5», токовая погрешность ИТТ ± 0,005%; угловая погрешность ИТТ ± 0,2; Фиф
№ 52854-13.
Методика измерений изложена в Руководстве по эксплуатации "Трансформаторы тока трёхфазные развязывающие НЕВА-Тест 6323. Руководство по эксплуатации ТАСВ.411722.011 РЭ".
Нормативные и технические документы, устанавливающие требования к трансформаторам тока трёхфазным развязывающим НЕВА-Тест 6323
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Технические условия ТАСВ.411722.011 ТУ «Трансформаторы тока трёхфазные развязывающие НЕВА-Тест 6323 ».
