Стенды автоматизированные испытаний и измерений пружин ГНОМ и ГНОМ-1, 62831-15

Назначение

Стенды автоматизированные испытаний и измерений пружин «ГНОМ» и «ГНОМ-1» (далее - стенды) предназначены для измерений геометрических параметров пружин натяжного устройства привода ТРКП и ТК-2, а также пружин муфт сцепления МАБ - II.

Описание

Стенды автоматизированные испытаний и измерений пружин имеют две модификации «ГНОМ» и «ГНОМ-1», различающихся диапазоном измерений, и состоят из: силового механизма; основания; подставки; каркаса; блока бесперебойного питания; специализированного компьютера.

Силовой механизм, предназначен для измерения геометрических параметров пружин и силового испытания параметров жесткости.

На основании размещаются составные части стенда. Каркас, защищает прибор от механических повреждений при транспортировке и во время эксплуатации, а также закрывает зону измерения от попадания посторонних предметов. К панели крепятся элементы электроники.

Силовой механизм является основным сборочным узлом стенда.

Силовой механизм состоит из мотор-редуктора, установленного на опорную плиту, создающего нагрузку на пружину, через винтовую пару. Величина нагрузки регистрируется силоизмерительным датчиком.

Пружина устанавливается на опору поворотного стола, привод которого осуществляет мотор-редуктор. Мотор-редуктор поворачивает стол, из позиции загрузки в зону измерения. Траверса перемещается по стойкам и сжимает пружину.

Геометрические параметры пружины регистрируются датчиком линейных измерений. Принцип действия стендов основан на измерении геометрических параметров пружины при создании нагрузки силовым механизмом. Измерения высоты пружины в свободном состоянии и при создании нагрузки производятся индуктивным датчиком линейных измерений. Нагрузки, прилагаемые к пружине, измеряются силоизмерительным датчиком для пружин. Результаты измерений выводятся на экран дисплея. В стенде предусмотрено два режима работы:

•    режим самотестирования;

•    режим измерений.

Данные режимы выполняются стендом автоматически в соответствии с программным обеспечением.

Программное обеспечение

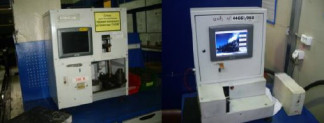

Рисунок 1 - Общий вид Стенда автоматизированного испытаний и измерений пружин «ГНОМ»

и «ГНОМ-1»

Стенды имеют в своем составе программное обеспечение Gnom и Gnom 1, разработанное для конкретных измерительных задач и осуществляющее также функции управления процессом измерений.

Таблица 1

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Защита программного обеспечения стендов соответствует уровню «высокий» по РМГ Р 50.2.077-2014.

Таблица 2

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе стенда, электрохимическим способом и типографским в правом верхнем углу руководства по эксплуатации.

Комплектность

Таблица 3

Поверка

осуществляется в соответствии с документом МП 62831-15 «Стенды автоматизированные испытаний и измерений пружин «ГНОМ» и «ГНОМ-1». Методика поверки», утвержденным ФГУП «ВНИИМС» в сентябре 2015 г.

Основные средства поверки:

-    штангенциркуль ШЦЦ-I -200 (диапазон от 0 до 200 мм включительно, дискретность отсчета - 0,01 мм, пределы допускаемой абсолютной погрешности ± 0,03 мм) по ГОСТ 166-89;

-    динамометр ДОУ-3-10И (диапазон от 1 до 10 кН, пределы допускаемой погрешности ± 0,2 %.).

Сведения о методах измерений

Метод измерений изложен в разделе 1 «Описание и работа стенда» руководств по эксплуатации стендов АЭК 64.00.000РЭ и АЭК 65.00.000РЭ.

Нормативные и технические документы, устанавливающие требования к стендам автоматизированным испытаний и измерений пружин «ГНОМ» и «ГНОМ-1»

АЭК 64.00.000ТУ «Стенды автоматизированные испытаний и измерений пружин «ГНОМ». Технические условия».
