| Номер в госреестре | 62832-15 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | 52012, 52018, 52026 |
| Изготовитель | "Boonton Electronics", США |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи измерительные 52012, 52018, 52026 (далее - преобразователи измерительные) предназначены для измерений средней мощности синусоидальных СВЧ колебаний.
Конструктивно преобразователи измерительные выполнены в металлическом корпусе с коаксиальным СВЧ разъемом с одной стороны, и интерфейсным разъемом для подключения преобразователя к блоку индикации с другой стороны. Блоком индикации может выступать персональная электронно-вычислительная машина (ПЭВМ). Внутри корпуса расположена СВЧ нагрузка -диод.
Принцип действия преобразователей измерительных основан на преобразовании энергии СВЧ в напряжение, пропорциональное рассеиваемой мощности, усилении напряжения сигнала, преобразовании его в цифровую форму и отображении на блоке индикации в линейном и (или) логарифмическом масштабах.
При проведении измерений полученные результаты корректируются с помощью калибровочных коэффициентов. Имеется возможность ввода калибровочных коэффициентов для преобразователей измерительных при каждом измерении.
По условиям эксплуатации преобразователи измерительные удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25 °С и относительной влажностью окружающего воздуха от 50 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

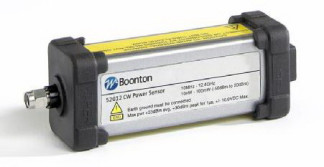

Внешний вид преобразователя измерительного с указанием мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунке 1.
где: * - место пломбировки от несанкционированного доступа ** - место нанесения знака утверждения типа *** - место нанесения знака поверки
преобразователей измерительных приведены в таблице 1.
Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, ГГц: | |
| - для преобразователя измерительного 52012 | от 0,01 до 12,4 |
| - для преобразователя измерительного 52018 | от 0,01 до 18 |
| - для преобразователя измерительного 52026 | от 0,01 до 26,5 |
| Диапазон рабочих мощностей, Вт | от 110-8 до 110-1 |
| Тип коаксиального соединителя: | |
| - для преобразователя измерительного 52012 | sma («вилка») |
| - для преобразователя измерительного 52018 | sma («вилка») |
| - для преобразователя измерительного 52026 | 2,92 мм («вилка») |
| КСВН входа в диапазоне рабочих частот, не более: | |
| - для преобразователя измерительного 52012 | 1,26 |
| - для преобразователя измерительного 52018 | 1,26 |
| - для преобразователя измерительного 52026: | |
| - от 0,01 до 18 ГГц включ. | 1,25 |
| - св. 18 до 26,5 ГГц включ. | 1,35 |
| Уровень собственных шумов (N), Вт, не более | ± 110-9 |
| Пределы допускаемой относительной погрешности измерений | |
| мощности, %: | |
| - для преобразователя измерительного 52012: | |
| - в диапазоне частот от 10 МГц до 50 МГц включ.: | |
| - в диапазоне мощностей от минус 40 дБмВт до 10 дБмВт включ. | ± [12 + ((N/Pk)100)] |
| - в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. | ± [30 + ((N/Pk)-100)] |
| - в диапазоне частот св. 50 МГц до 4,5 ГГц включ.: | |
| - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. | ± [11 + ((N/Pk)100)] |
| - в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. | ± [17 + ((N/Pk)-100)] |
| - в диапазоне частот св. 4,5 ГГц до 8,5 ГГц включ.: | |
| - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. | ± [12 + ((N/Pk)100)] |
| - в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. | ± [18 + ((N/Pk)-100)] |
| - в диапазоне частот св. 8,5 ГГц до 12,4 ГГц включ.: | |
| - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. | ± [14 + ((N/Pk)100)] |
| - в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. | ± [20 + ((N/Pk)-100)] |
| - для преобразователя измерительного 52018: | |
| - в диапазоне частот от 10 МГц до 50 МГц включ. | |
| - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. | ± [12 + ((N/Pk)100)] |
| - в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. | ± [30 + ((N/Pk)-100)] |
| - в диапазоне частот св. 50 МГц до 4,5 ГГц включ. | |
| - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. | ± [11 + ((N/Pk)100)] |
| - в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. | ± [17 + ((N/Pk)-100)] |
| - в диапазоне частот св. 4,5 ГГц до 8,5 ГГц включ. | |
| - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. | ± [12 + ((N/Pk)100)] |
| - в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. | ± [18 + ((N/Pk)-100)] |
| - в диапазоне частот св. 8,5 ГГц до 12,4 ГГц включ. | |
| - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. | ± [14 + ((N/Pk)100)] |
| - в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. | ± [20 + ((N/Pk)-100)] |
| Наименование параметра или характеристики | Значение характеристики |
| - в диапазоне частот св. 12,4 ГГц до 18 ГГц включ. - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. -в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. - для преобразователя измерительного 52026: - в диапазоне частот от 10 МГц до 6 ГГц включ. - в диапазоне частот св. 6 ГГц до 18 ГГц включ. - в диапазоне частот св. 18 ГГц до 26,5 ГГц включ. (где Pk- измеренное значение мощности, Вт) | ± [16 + ((N/Pk)100)] ± [21 + ((N/Pk)-100)] ± [10 + ((N/Pk)100)] ± [11 + ((N/Pk)-100)] ± [12 + ((N/Pk)-100)] |
| Масса, кг, не более | 0,1 |
| Г абаритные размеры преобразователей измерительных (длина х ширина х высота), мм, не более | 125 х 43 х 34 |
| Рабочие условия эксплуатации: о температура окружающего воздуха, С относительная влажность воздуха, при температуре 25 °С, % | от 15 до 25 до 80 |
наносится на титульный лист паспорта методом компьютерной графики и на преобразователь измерительный в виде наклейки.
Комплект поставки включает:
- преобразователь измерительный - 1 шт.;
- кабель интерфейсный - 1 шт.;
- кабель синхронизации - 1 шт.;
- методика поверки - 1 шт.;
- паспорт - 1 шт.
осуществляется по документу МП 62832-15 «Инструкция. Преобразователи измерительные 52012, 52018, 52026 фирмы «Boonton electronics», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.05.2015 г.
Знак поверки наносится на преобразователь измерительный в виде наклейки.
Основные средства поверки:
- комплект для измерений соединителей коаксиальных КИСК-3,5 (рег. № 9865-85): пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности индикаторов часового типа ± 0,02 мм, пределы допускаемой абсолютной погрешности устройств измерения несоосности ± 0,03 мм);
- анализатор цепей векторный N5244A с комплектом калибровочных наборов 58056K (рег. № 47642-11): диапазон рабочих частот от 0,01 до 43 ГГц, пределы допускаемой относительной погрешности измерений КСВН ± 3K %, где К - измеряемое значение КСВН;
- генератор сигналов E8257D с опциями 550, UNW, 1EU (рег. № 36797-08): диапазон частот от 0,01 до 50 ГГц (опция 550), выходная мощность не менее 100 мВт (опция 1EU), время нарастания фронта на частоте 500 МГц в режиме модуляции короткими импульсами (опция UNW), 6 нс;
- калибратор мощности СВЧ NRPC33 (рег. № 54535-13): диапазон частот от 0 до
2 2
18 ГГц диапазон измерений мощности от 110 до 110 Вт, пределы допускаемой относительной погрешности измерений мощности ±1,6 %;
- калибратор мощности СВЧ NRPC40 (рег. № 54535-13): диапазон частот от 0 до
2 2
26,5 ГГц диапазон измерений мощности 110 до 110 Вт, пределы допускаемой относительной погрешности измерений мощности ±2,5 %.
Преобразователи измерительные 52012, 52018, 52026. Паспорт.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным 52012, 52018, 52026
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 8.569-2000 «ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02178,6 ГГц. Методы поверки и калибровки».
3. ГОСТ Р 8.562-2007 «ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
4. Техническая документация фирмы-изготовителя.
