| Номер в госреестре | 62835-15 |
| Наименование СИ | Клещи токоизмерительные |
| Обозначение типа СИ | Fluke i1000s, Fluke i3000s |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2015 |
| Срок свидетельства | 12.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Клещи токоизмерительные Fluke i 1000s, Fluke i3000s (далее - клещи) предназначены для измерения силы переменного тока.

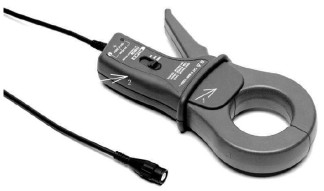

Клещи, внешний вид которых показан на рисунках 1-2, представляют собой портативные электроизмерительные приборы. Принцип действия клещей при измерении силы тока основан на преобразовании магнитного потока, создаваемого измеряемым током, в электрический сигнал. Для измерения токонесущий провод охватывается ферромагнитным сердечником, в котором создается магнитное поле, пропорциональное измеряемому току.
Клещи используются для подключения к осциллографам и мультиметрам, осуществляющим измерение электрического напряжения на выходе клещей и его дальнейшую математическую обработку с учётом установленного коэффициента преобразования клещей. Возможность подключения клещей к компьютеру отсутствует.
На корпусе клещей расположен переключатель коэффициентов преобразования.
Для использования клещей элементы питания не требуются.
Основные метрологические и технические характеристики приведены в таблицах 1 - 3.
Таблица 1 - Метрологические характеристики модели Fluke i 1000s
| Диапазон измерений силы переменного тока, А | Коэффициент преобразования | Пределы допускаемой абсолютной основной погрешности, А (при температуре от 18 до 28 °С) |
| от 100 мА до 10 А | 100 мВ/А | ± (0,03 I + 0,1) |
| от 100 мА до 100 А | 10 мВ/А | ± (0,02 I + 0,5) |
| от 1 до 1000 А | 1 мВ/А | ± (0,01 I + 1) |
| Примечание 1 I - измеренное значение силы тока, А 2 Погрешности указаны для диапазона частот от 48 до 65 Гц 3 Для температуры менее 18 и более 28 °С в пределах рабочего диапазона температур дополнительная погрешность не превышает величины: 0,001 х (измеренное значение силы тока), А / °С | ||
| Диапазон измерений силы переменного тока, А | Коэффициент преобразования | Пределы допускаемой абсолютной основной погрешности, А (при температуре от 20 до 26 °С) |
| от 1 до 30 А | 10 мВ/А | ± (0,02 I + 0,1) |
| от 1 до 300 А | 1 мВ/А | ± (0,02 I + 0,5) |
| от 1 до 3000 А | 0,1 мВ/А | ± (0,02 I + 2) |
| Примечание 1 I - измеренное значение силы тока, А 2 Погрешности указаны для диапазона частот от 48 до 65 Гц 3 Для температуры менее 20 и более 26 °С в пределах рабочего диапазона температур дополнительная погрешность не превышает величины: 0,0002 х (измеренное значение силы тока), А / °С | ||
Таблица 3 -Технические характеристики
| Наименование характеристики | Значение | |
| Модель Fluke i1000s | Модель Fluke i3000s | |
| Диапазон рабочих температур, °С | от минус 10 до 50 | от минус 10 до 50 |
| Относительная влажность, не более | 75 % | 75 % |
| Г абаритные размеры (длина х ширина х высота), мм | 216 x 111 x 45 | 310 x 120 x 48 |
| Масса (включая элемент питания), г, не более | 550 | 1200 |
наносится в виде наклейки на поверхность корпуса клещей, а также типографским методом на
титульные листы эксплуатационной документации.
В комплект поставки входят клещи
- 1 шт.;
- 1 шт.;
- 1 экз.;
руководство пользователя методика поверки
осуществляется в соответствии с документом МП 62835-15 «Клещи токоизмерительные
Fluke i 1000s, Fluke i3000s. Методика поверки», утвержденным ФГУП «ВНИИМС» 19.08.2015 г.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Н4-17. Диапазон воспроизведения силы переменного тока: от 2 мА до 20 А; пределы допускаемой погрешности: ± 0,05 %; диапазон воспроизведения силы постоянного тока: от 2 мА до 30 А; пределы допускаемой погрешности: ± 0,025 %
Клещи токоизмерительные Fluke i 1000s, Fluke i3000s. Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к клещам токоизмерительным Fluke i1000s, Fluke i3000s
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 127 |
| Поверителей | 18 |
| Актуальность данных | 17.11.2024 |
