Весы неавтоматического действия WE 304/CO-2861, 62836-15

Назначение

Весы неавтоматического действия WE 304/CO-2861 (далее - весы) предназначены для измерений массы порожних и груженых бочек в статическом режиме.

Описание

Весы состоят из двух грузоприемных устройств (далее - ГПУ), встроенных в конвейер линии резки, прибора весоизмерительного IT 9000E, встроенного в пульт управления оператора, и вторичного дисплея.

Каждое грузоприемное устройство (ГПУ1 и ГПУ2) выполнено в виде роликового конвейера, опирающегося на четыре весоизмерительных тензорезисторных датчика BM8H (далее -датчик; Госреестр № 55371-13).

Прибор весоизмерительный IT 9000E (далее - индикатор), изготовитель -«SysTec Systemtechnik und Industrieautomation GmbH», Германия, включает в себя два аналогоцифровых преобразователя электрических сигналов датчиков, усилитель электрических сигналов датчиков, микропроцессор обработки измерительной информации, энергонезависимое запоминающее устройство для хранения параметров настройки весов и результатов взвешиваний, стабилизированный источник питания, сенсорный дисплей для отображения результатов взвешиваний и функциональные клавиши для управления весами.

Индикатор оснащен интерфейсами RS232, RS422/485, USB, для связи с периферийными устройствами, например, принтер, вторичный дисплей (Т.2.2.6.Ь ГОСТ OIML R 76-1-2011).

Вторичный дисплей установлен на штативе рядом с ГПУ2 и служит для отображения измеренного значения массы груженой бочки.

Электрическое соединение модулей осуществляется сигнальными кабелями.

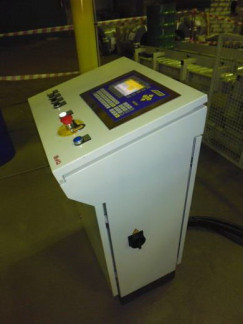

Общий вид весов приведен на рисунке 1.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемой порожней бочки на ГПУ1, а затем груженой бочки на ГПУ2 (после ее загрузки и перемещения на ГПУ2), в аналоговый электрический сигнал, пропорциональный ее массе. Сигнал с ГПУ 1 по линии связи передается в индикатор, где преобразуется в цифровой код и обрабатывается. Загруженная бочка перемещается на ГПУ2. Сигнал с ГПУ2 по линии связи передается в индикатор, где преобразуется в цифровой код и обрабатывается. Информация об измеренных значениях массы порожней и груженой бочки, вычисленное значение массы нетто выводятся на дисплей индикатора и по цифровому интерфейсу передается на вторичный дисплей и принтер для печати этикетки.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2, T.2.7.2.3);

-    устройство слежения за нулем (T.2.7.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство индикации отклонения от нуля (4.5.5);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

-    устройство взвешивания тары (Т.2.7.4.2);

-    устройство предварительного задания значения массы тары (Т.2.7.5);

-    устройство переключения грузоприемных устройств (Т.2.7.8);

-    распечатка результатов взвешиваний (4.6.11);

-    устройство установки по уровню (Т.2.7.1).

Знак поверки в виде наклейки наносится на лицевую панель индикатора.

Обозначение класса точности, значение максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала е, указываются на маркировочной табличке (рисунок 3), закрепленной на задней панели индикатора весов.

Для предотвращения несанкционированного доступа к изменению параметров настройки и юстировки переключатель настройки и юстировки W1, установленный на плате аналого-цифрового модуля (ADM) внутри пломбируемого корпуса, пломбируется свинцовой или пластиковой пломбой. Схема пломбировки приведена на рисунке 4.

сю

ттпшр "

сш □

D

W1

W1

□

□

W1

sicim шш

2

3

4

1

Рисунок 4 - Пример пломбировки W1 и корпуса индикатора (1 - параметры калибровки защищены, 2 - параметры калибровки не защищены, 3 - свинцовая пломба, 4 - пломба в виде разрушаемой наклейки)

Программное обеспечение

Программное обеспечение (далее - ПО) весов реализовано аппаратно и является встроенным, используется в стационарной (закрепленной) части с определенными программными средствами и состоит из метрологически значимой и метрологически незначимой части.

Идентификация ПО производится по идентификационному номеру ПО, который доступен для просмотра на дисплее индикатора при переходе в раздел меню нажатием клавиши «F6» и представлен в Таблице 1.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки и юстировки, расположенному на плате ADM. Доступ к параметрам настройки и юстировки ограничен паролем и возможен только при нарушении пломбы и изменении положения W1.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1

* Примечание - индексы 11.12 не относятся к метрологически значимомой части ПО

Технические характеристики

Метрологические характеристики для ГПУ1 и ГПУ2 представлены в таблице 2.

Таблица 2

220 +10% . . 220 _!5% ;

Электрическое питание от сети переменного тока

напряжение, В...................................

частота, Гц.......................................

..50 ± 1

Знак утверждения типа

наносится на маркировочную табличку и типографским способом на титульный лист эксплуатационной документации.

Комплектность

Весы WE 304/C0-2861, зав. № CO-2861 Руководство по эксплуатации.............

1 шт. 1 экз.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Программное обеспечение» руководства по эксплуатации.

Основные средства поверки: гири, соответствующие классам F2, М1 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

приведены в документе «Весы неавтоматического действия WE 304/CO-2861. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия WE 304/CO-2861

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3.    Техническая документация «Rice Lake Weighing Systems Europe B.V.», Нидерланды.
