Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха, 62837-15

Назначение

Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха (далее - ЕСК) предназначена для измерений, обработки и представления информации об относительных значениях плотности потока нейтронов каждой выгруженной ОВЧ и температурах во входном и выходном воздуховодах каждой выгруженной ОВЧ.

Описание

ЕСК объединяет:

—    системы контроля нейтронного потока;

—    систему температурного контроля;

—    измерительно-вычислительный комплекс;

—    блоки приема, накопления и отображения информации (БПНОИ) в зданиях 1 А, ПРК-1 и здании управления;

Система контроля нейтронного потока включает в себя: восемь блоков детектирования нейтронного излучения (БДН) на основе камер деления типа КНТ-15-1, помещенных в контейнеры: шкаф с крейтами, в которых размещена вторичная электронная аппаратура.

Система температурного контроля включает в себя: восемь термопреобразователей ТП-К 0521-И-1.5-1000/2500; восемь однозонных термопреобразователей; крейты, в которых размещена вторичная электронная аппаратура.

В хранилище кабели от блоков детектирования нейтронного излучения и термопреобразователей подключаются в клеммных коробках, расположенных рядом с колпаками каждой ячейки хранилища к кабельным линиям трасс.

Кабельные линии трасс располагаются в металлических коробах и подключаются к измерительно-вычислительному комплексу, расположенному в помещении хранилища.

Измерительно-вычислительный комплекс (ИВК) представляет собой 2 шкафа 43U60.1 с размещенными в них блоком приема и обработки информации на базе ПЭВМ R0B0-2000-40G5E и оборудованием приема-передачи данных. Шкафы оснащены источниками бесперебойного питания типа UPS 2000 VA для поддержания питания оборудования при несанкционированном отключении электроэнергии в течение не менее 30 мин и развязки от помех по электросети. Блок приема и обработки данных измерительно-вычислительного комплекса принимает, обрабатывают, визуализируют и передают информацию от всех систем контроля блокам БПНОИ.

Блоки БПНОИ, расположенные в зданиях 1А, управления и ПРК-1 принимают, обрабатывают и визуализируют информацию от систем контроля хранящихся ОВЧ хранилища.

Обмен информацией между блоками приема и обработки информации производится с помощью радиосигналов модулей радиомодема SST-2450 на частоте 2400 МГц через конвертер I-7520. Блок приема и обработки информации в хранилище объявляется ведущим.

Передача роли ведущего производится по модему с помощью специального программного модуля. Каждый из блоков приема и обработки информации опрашивает сеть на предмет обнаружения ведущего.

Блок-схема ЕСК представлена на рисунке 1.

tTTT «

X

Злая* упрявкиия

I

Ti я if пр ПРК-1

• • • • "«

I J

Храмине \2 (Здани lb)

1    - ячейка хранилища ОВЧ с размещенными БДН, термопреобразователями и датчиками системы САС СЦР;

2    - измерительно-вычислительный комплекс;

3    - БПНОИ;

Примечание. Системы САС СЦР и СКУВ входят в состав ЕСК, но не входят в рассматриваемый тип средства измерений

Рисунок 1 - Блок-схема ЕСК

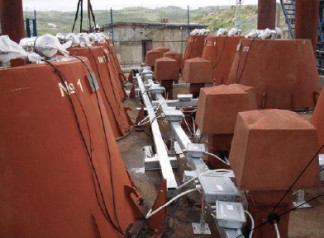

Общий вид крыши хранилища Х2 и колпаков ячеек с проложенными коробами кабельных трасс и подготовленными к монтажу контейнерами с БДН представлен на рисунке 2.

1    - модуль I-7019P (ввода сигнал с термопреобразователей)

2    - модуль I-7080 (счетчик импульсов от БДН)

3    - модуль I-7520 (конвертер RS-232 в RS-485)

4    - модуль SST-2450 (радиомодем на 2400 МГц)

5    - модуль (датчиков наличия воды)

Рисунок 3 - Блок-схема обмена информации между БПНОИ ЕСК

Общий вид шкафа Rittal измерительно-вычислительного комплекса хранилища Х2 представлен на рисунке 4.

Для ограничения доступа к ЕСК применяются следующие средства:

—    замки шкафов ИВК и БПНОИ;

—    пломбы на корпусах персональных компьютеров;

—    замки на лицевой панели персональных компьютеров, препятствующие несанкционированному включению компьютеров и подключению внешних устройств хранения информации.

Шкаф

Знак утверждения типа (на боковой стороне шкафа

Система приема-передачи данных

Замок шкафа, защитная наклейка

Пломба на корпусе промышленного компьютера

Промышленный компьютер

Программное обеспечение

Для обеспечения работы ЕСК используется программное обеспечение (ПО) «Монитор». ПО, установленное на ИВК и всех БПНОИ, предназначено для регистрации и обработки экспериментальных данных и обеспечивает следующие возможности:

—    отображение текущих результатов измерений сразу для всех систем контроля;

—    представление в графическом виде экспериментальных данных и результатов обработки

на экране дисплея с возможностью вывода графиков на печать;

—обработку результатов измерений с помощью прикладных программ (усреднение, фильтрация);

—    возможность калибровки измерительного оборудования;

—    формирование архивов с заданным периодом опроса и последующим усреднением при

записи на диск;

—    контроль свободного места на жестком диске;

—    восстановление подключения к архивам после аварийного завершения работы

программы;

—    формирование текстовых файлов с данными измерений для дальнейшей нестандартной

обработки;

—возможность экспорта графиков в приложения MSOffice в формате Windowsmetafile для создания отчётов.

Идентификационные данные ПО приведены в таблице 1.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» по Р 50.2.077-2014.

Технические характеристики

ЕСК приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики ЕСК

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации Э.091.7545РЭ типографским способом и на корпус шкафа ИВК в виде шильдика.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3 - Комплект поставки

Поверка

осуществляется по документу Э.091.7564МП «Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха. Методика поверки», утвержденному первым заместителем генерального Директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в августе 2015 г.

Основные средства поверки:

- Источник быстрых нейтронов типа ИБН с потоком нейтронов 105 нейтр./с, пределы допускаемой относительной погрешности потока нейтронов ± 5 % при доверительной вероятности 0,95, изготавливается по ТУ 95 1075-83;

-термометр ртутный стеклянный лабораторный типа ТЛ-4, диапазон температур от 0 до +55 °С, границы допускаемой абсолютной погрешности измерения температуры 0,1 °С при доверительной вероятности 0,95.

Сведения о методах измерений

«Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха. Руководство по эксплуатации. Э.091.7564РЭ».

Нормативные и технические документы, устанавливающие требования к единой системе контроля состояния активных зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха

1    ГОСТ 8.558-2009. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры.

2    ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.

3    «Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха. Технические условия. Э.091.7564ТУ».
