Мерники металлические эталонные 1-го разряда М1р, 62847-15

Назначение

Мерники металлические эталонные 1-го разряда М1р предназначены для измерений объема жидкости, хранения и передачи единицы объема жидкости.

Описание

Принцип действия мерников металлических эталонных 1-го разряда М1р основан на измерении объема жидкости методом налива и слива. Мерник устанавливают в вертикальное положение, при поверке мер вместимости измеряемую среду подают в предварительно смоченный водой мерник через горловину. После заполнения мерника измеряемую среду сливают через сливной кран сплошной струей в поверяемую меру вместимости (метод налива) с последующей выдержкой 1 минуту на слив капель, либо выливая измеряемую среду из поверяемой меры вместимости в мерник металлический эталонный 1-го разряда М1 р (метод слива).

Мерники металлические эталонные 1-го разряда М1р состоят из резервуара, измерительной горловины, сливного и, в некоторых исполнениях, наливного крана. В верхней части резервуара крепится ампула уровня для контроля установки мерников в вертикальное положение. Резервуар мерника стоит на опорах и, с помощью домкратов, по ампулам уровня устанавливается в вертикальное положение. Мерники номинальной вместимостью 50 дм и выше могут изготавливаться с колесами. Горловина мерника имеет водоуказательное окно со шкальной пластиной, на которую нанесена отметка соответствующей номинальной вместимости мерника при температуре 20 °С и, в некоторых исполнениях, шкала.

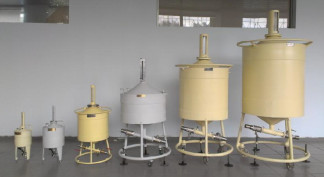

Общий вид мерников металлических эталонных 1-го разряда М1 р представлен на рисунках 1 и 2.

Мерники имеют несколько исполнений и марки

руются следующим образом:

Технические характеристики

Номинальная вместимость при температуре 20 °С, дм Пределы допускаемой относительной погрешности при температуре 20 °С, %, не более

Градуированная часть горловины мерника должна быть вверх и вниз от отметки номинальной вместимости.

Деления шкалы должны соответствовать значению абсолютной погрешности мерника при температуре 20 °С вместимости, округленному для удобства отчета.

Измеряемая среда

от 2 до 1000 ± 0,02

не более 1% вместимости

наибольшей допускаемой на отметке номинальной

вода, спирт и другие неагрессивные жидкости по отношению к материалам мерников 1200х1200х2400 (габаритные размеры в зависимости от номинальной вместимости мерника указывают в паспорте)

Масса, кг, не более

Условия эксплуатации:

250

(массу в зависимости от номинальной вместимости мерника указывают в паспорте)

от 10 до 30 от 10 до 30 от 30 до 80 от 84 до 106 10

»-»    о/"ч

-    температура измеряемой среды, С

-    температура окружающего воздуха, С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа Средний срок службы, лет

Знак утверждения типа

наносится на маркировочную табличку, закрепленную к резервуару мерника, методом гравировки и в верхней части по центру титульного листа паспорта типографским способом.

Комплектность

-    Мерник металлический эталонный 1-го разряда М1р - 1 шт.;

-    Паспорт - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки»

Средства поверки:

-    весы эталонные специального I класса точности по ГОСТ Р 53228-2008;

-    наборы эталонных гирь класса точности F1 по ГОСТ OIML R111-1-2009;

Сведения о методах измерений

Методика измерений изложена в разделе 7 «Методика измерений» документа «Мерники металлические эталонные 1-го разряда М1р. Паспорт».

Нормативные и технические документы, устанавливающие требования к мерникам металлическим эталонным 1-го разряда М1р

1    ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объема жидкости»;

2    ТУ 50.501-15 «Мерники металлические эталонные 1-го разряда М1р. Технические условия».
