Хроматографы газовые портативные S-Хром, 62848-15

62848-15
Хроматографы газовые портативные «S-Хром» (далее - хроматографы) предназначены для измерений содержания сероводорода и меркаптанов в газах, сжиженных газах, нефти и нефтепродуктах по аттестованным или стандартизированным методикам.
Карточка СИ
Номер в госреестре 62848-15
Наименование СИ Хроматографы газовые портативные
Обозначение типа СИ S-Хром
Изготовитель ООО НТФ "БАКС", г.Самара
Год регистрации 2015
Срок свидетельства 12.11.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Хроматографы газовые портативные «S-Хром» (далее - хроматографы) предназначены для измерений содержания сероводорода и меркаптанов в газах, сжиженных газах, нефти и нефтепродуктах по аттестованным или стандартизированным методикам.

Описание

Хроматографы газовые портативные «S-Хром», являющиеся лабораторными одноканальными однодетекторными хроматографами, выполнены в виде единого блока, внутри которого расположены ручной газовый кран-дозатор, испаритель, система хроматографических колонок, электрохимический детектор с увлажнителем, электронный блок и блок питания,а такжефильт-ры, регуляторы давления и расхода газов. В хроматографы, предназначенные для анализа сжиженного газа, дополнительно установлены краны-дозаторы для сжиженных газов.

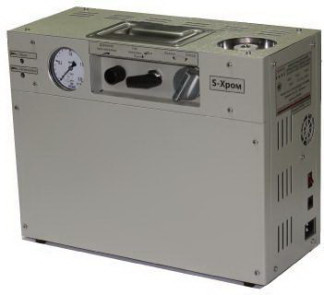

Общий вид хроматографов представлен на рисунке 1.

Поверочный знак наносится на заднюю панель хроматографа.

Принцип действия хроматографов состоит в разделении анализируемой пробы на системе хроматографических колонок, состоящей из предколонки и основной колонки, с последующим детектированием с помощью мембранного электрохимического детектора.

Принцип работы электрохимического детектора основан на возникновении электрического тока вследствие селективного окисления серосодержащих соединений на поверхности рабочего электрода, покрытого катализатором. В детекторе реализован диффузионный способ поступления определяемых веществ к рабочему электроду (через газопроницаемую мембрану), вследствие чего ток детектора пропорционален концентрации измеряемого компонента.

Управление работой хроматографа осуществляют с внешнего персонального компьютера (ноутбука) с установленным программным обеспечением (ПО) «Анализатор».

Основные функции ПО «Анализатор»:

-    задание режимных параметров хроматографа, управление проведением хроматографического анализа, отображение выходного сигнала детектора в режиме текущего времени;

-    сбор, отображение и обработка хроматографических данных;

-    редактирование, хранение и применение методов обработки результатов анализа (градуировки);

-    ведение отчетной документации по результатам измерений;

-    хранение результатов измерений;

-    статистическая обработка результатов измерений за любой период времени;

-    передача информации в локальные и сетевые базы данных.

Передача данных между хроматографом и компьютером осуществляется поинтерфейсу RS-485.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Анализатор»

Номер версии (идентификационный номер) ПО

02.03 релиз 9 (и выше)

Цифровой идентификатор ПО

0х1БЕБ

Другие идентификационные признаки, если имеются

Контрольные суммы конфигурационных блоков, зависят от конфигурации программы

ПО «Анализатор» имеет уровень защиты «высокий» по Р.50.2.077-2014 (использованы комплексные методы защиты ПО от непреднамеренных и умышленных изменений метрологически значимой части ПО, такие, как пароли авторизации пользователей, анализ конфигурационных файлов ПО в процессе их загрузки, криптографические методы защиты информации). Влияние ПО на результаты измерений незначительно и учитывается при установлении метрологических характеристик при аттестации методик измерений в соответствии с ГОСТ Р 8.563-2009.

Технические характеристики

Уровень флуктуационных шумов нулевого сигнала, мкВ, не более

1

,5

Дрейф нулевого сигнала детектора, мкВ/ч, не более

15

Предел детектирования, г/см1, не более

сероводород H2S

2,0

10-11

метантиол (метилмеркаптан) CH3SН

3,0

10-11

этантиол (этилмеркаптан) C2H5SН

4,5

10-11

1-пропантиол (пропилмеркаптан) C3H7SН

5,5

10-11

2-пропантиол (изопропилмеркаптан) C3H7SН

7,0

10-11

2-бутантиол (втор-бутилмеркаптан) C4H9SН

7,0

10-11

2-метил-2-пропантиол (трет-бутилмеркаптан) C4H9SН

7,0

10-11

2-метил-1-пропантиол (изобутилмеркаптан) C4H9SН

9,0

10-11

1-бутантиол (бутилмеркаптан) C4H9SН

9,5

10-11

Пределы допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала (высоты и площади пика), %, не более

Пределы допускаемого значения относительного изменения выходного сигна ла хроматографа при изменении напряжения питания (220 -33) В, %, не более

Время выхода на режим, мин, не более Потребляемая мощность, Вт, не более Г абаритные размеры, мм, не более Масса, кг, не более

± 3 60 120

360x285x155

10

Условия эксплуатации:

25 ± 15 от 84 до 106,4; до 80

от минус 20 до плюс 50 от минус 40 до плюс 50

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа

-    относительная влажность (без конденсации), при 25 °C, %

о/~'

-    температура хранения, С,

-    с установленным детектором

-    без детектора

Электрическое питание:

-    электрическое питание:

напряжение переменного тока, В

+22 220 -33

50

частота переменного тока, Гц

Знак утверждения типа

наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Хроматограф газовый портативный «S-Хром»

Комплект ЗИП.

ПО «Анализатор» на диске.

Эксплуатационная документация (руководство по эксплуатации, паспорт).

Руководство оператора ПО «Анализатор».

Методика поверки КС 50.440-000.МП.

Поверка

осуществляется по документу КС 50.440-000.МП. «Хроматографы газовые портативные «S-Хром». Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 24 сентября 2015 г.

Основные средства поверки: ГСО №№ 9554-2010, 8530-2004.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к хроматографам газовым портативным «S-Хром»

ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».

Технические условия ТУ 4215-035-21189467-2015.

62848-15
Номер в ГРСИ РФ:
62848-15
Производитель / заявитель:
ООО НТФ "БАКС", г.Самара
Год регистрации:
2015
Cрок действия реестра:
12.11.2025
