Мерники металлические эталонные 2-го разряда М2р-2000, 62849-15

Назначение

Мерники металлические эталонные 2-го разряда М2р-2000 предназначены для измерений объема жидкости, хранения и передачи единицы объема жидкости.

Описание

Принцип действия мерников металлических эталонных 2-го разряда М2р-2000 основан на измерении объема жидкости методом налива и слива. Мерник устанавливают в вертикальное положение, при поверке мер вместимости измеряемую среду подают в предварительно смоченный водой мерник через горловину или пеногаситель. После заполнения мерника измеряемую среду сливают через сливной кран сплошной струей или при помощи электронасоса в поверяемую меру вместимости (метод налива) с последующей выдержкой 30 секунд на слив капель, либо выливая измеряемую среду из поверяемой меры вместимости в мерник металлический эталонный 2-го разряда М2р-2000 (метод слива).

Мерники металлические эталонные 2-го разряда М2р-2000 состоят из резервуара, измерительной горловины, сливного крана. В верхней части резервуара крепится ампула уровня для контроля установки мерников в вертикальное положение. Резервуар мерника стоит на опорах, имеющих домкраты для установки мерника в вертикальное положение. Горловина мерников имеет водоуказательное окно со шкальной пластиной, на которую нанесена отметка соответствующей номинальной вместимости мерника при температуре 20 °С и шкала. На горловине расположен кран для доведения уровня жидкости до номинальной вместимости. В состав мерников металлических эталонных 2-го разряда М2р-2000-03П и М2р-2000-03ПМ дополнительно входят колеса на рамочной конструкции и электронасос. На резервуаре мерников металлических эталонных 2-го разряда М2р-2000-03П и М2р-2000-03ПМ предусмотрено место для установки термометра.

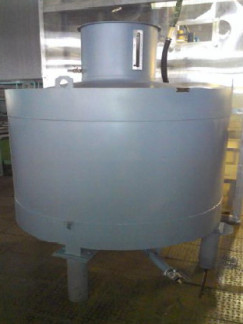

Общий вид мерника металлического эталонного 2-го разряда М2р-2000 приведен на рисунке 1.

Мерники имеют несколько исполнения и маркируются следующим образом:

1    - тип мерника;

2    - шифр по типу применения мерника:

-    мерники, предназначенные для поверки дозаторов, имеют шифр 01.

-    мерники, предназначенные для поверки топливораздаточных колонок, имеют шифр 03.

-    мерники предназначенные для поверки топливораздаточных колонок, устанавливаемые на передвижных лабораториях и на прицепах грузовых автомобилей - шифр 03П.

3    - мерники с буквой «М» в обозначении модели изготавливаются из углеродистой стали с внутренним покрытием, устойчивым к нефтепродуктам.

Пломбирование мерников металлических эталонных 2-го разряда М2р-2000 осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки (пломбируются сливной и наливной краны), и нанесением поверительного клейма на мастику, ограничивающую доступ к винту регулировки шкалы. Места пломбирования приведены на рисунке 2.    _

Технические характеристики

Номинальная вместимость при температуре 20 °С, дм Вместимость, соответствующая верхней отметке шкалы при температуре 20 °С, дм

Вместимость, соответствующая нижней отметке шкалы при температуре 20 °С, дм Цена деления шкалы, дм3

Пределы допускаемой относительной погрешности при температуре 20 °С, %, не более Измеряемая среда

2000

2020

1980

1

± 0,05

вода, спирт и другие неагрессивные жидкости по отношению к материалам мерников

Условия эксплуатации:

-    температура измеряемой среды, °С

от плюс 10 до плюс 30 от плюс 10 до плюс 30 от 30 до 80 от 84 до 106 10

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа Средний срок службы, лет

Знак утверждения типа

наносится на маркировочную табличку, закрепленную к резервуару мерника, методом гравировки и в верхней части по центру титульного листа паспорта типографским способом.

Комплектность

-    Мерник металлический эталонный 2-го разряда М2р-2000 - 1 шт.;

-    Паспорт - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки».

Средства поверки:

-    мерники металлические эталонные 1-го разряда номинальной вместимостью от 50 до 1000 дм3.

Сведения о методах измерений

Методика измерений изложена в разделе 7 «Методика измерений» документа «Мерники металлические эталонные 2-го разряда М2р-2000. Паспорт».

Нормативные и технические документы, устанавливающие требования к мерникам металлическим эталонным 2-го разряда М2р-2000

1    ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объема жидкости»;

2    ТУ 50.502-15 «Мерники металлические эталонные 2-го разряда М2р. Технические условия».
