| Номер в госреестре | 62850-15 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | RGK мод. TL-160 |
| Изготовитель | "HEFEI Survey Optical Instrument Co., Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные RGK модели TL-160 (далее по тексту - тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
В тепловизорах используются ручная фокусировка, а также имеется функция подключения через HDMI порт.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством прямого подключения к USB порту компьютера.

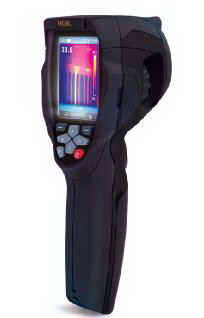

Фотография общего вида тепловизоров приведена на рисунке 1.
Рисунок 1 - Общий вид тепловизоров инфракрасных RGK модели TL-160 с указанием места
нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: встроенное и автономное ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» (по МИ 3286-2010) - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений и измеренных данных.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RGK Vision |
| Номер версии (идентификационный номер) ПО ( ) | 1.1.0 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
-(*)-
Примечание: - и более поздние версии.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
тепловизоров в зависимости от модели приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измеряемых температур, °С | от минус 20 до плюс 350 |
| Пределы допускаемой (относительной или абсолютной) погрешности (при температуре 20±5 °С) | ±2 % (от измеряемой величины) или ±2 °C, берут большее значение |
| Порог температурной чувствительности (при температуре объекта плюс 30 °С), °С | 0,08 |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали: | 25 х 19 |
| Минимальное фокусное расстояние, м | 0,5 |
| Пространственное разрешение, мрад | 2,78 |
| Количество пикселей матрицы детектора | 160 х 120 |
| Масса (с аккумулятором), не более, кг | 0,5 |
| Запись изображений или частота обновлений, Гц | 50 |
| Г абаритные размеры, мм (высота х ширина х длина) | 96х77х224 |
| Напряжение питания, В | 5 |
| Срок службы батареи при непрерывном использовании, ч | 4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от минус 15 до плюс 50 от 10 до 90 (без конденсации) |
наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
В комплект поставки тепловизора входят:
- тепловизор - 1 шт. (модель в соответствии с заказом);
- блок питания переменного тока - 1 шт.;
- USB-кабель -1 шт.;
- кабель HDMI - 1 шт.;
- сменная карта памяти типа microSD (8 Gb) - 1 шт.;
- Руководство по эксплуатации - 1 экз.;
- Методика поверки - 1 экз.;
- аккумуляторная литий-ионные батарея - 1 шт.;
- мягкая сумка для транспортировки - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- диск с программным обеспечением «RGK Vision» - 1 шт.;
- гарантийный регистрационный талон - 1 шт.
осуществляется по документу МП 62850-15 «Тепловизоры инфракрасные RGK моделей TL-160. Методика поверки», утвержденной ФГУП «ВНИИМС», 23.09.2015г.
Основные средства поверки:
- источники излучения в виде моделей черного тела, эталонные 1, 2-го разрядов по ГОСТ 8.558-2009 с рабочим диапазоном воспроизводимых температур от минус 20 до плюс 350 °С.
приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.
Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным RGK модели TL-160
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки.
