Преобразователи термоэлектрические поверхностного типа модели TTK-AL2-2-SO-15м (далее по тексту - термопреобразователи или ТП) предназначены для измерения температуры поверхности баллона при контроле технологических процессов газонаполнительной станции заправки баллонов на предприятии ООО «Праксайр Самара».
Карточка СИ
Номер в госреестре 62854-15
Наименование СИ Преобразователи термоэлектрические поверхностного типа
Обозначение типа СИ TTK-AL2-2-SO-15м
Изготовитель ООО "ОЛИЛ", г.Химки
Год регистрации 2015
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические поверхностного типа модели TTK-AL2-2-SO-15м (далее по тексту - термопреобразователи или ТП) предназначены для измерения температуры поверхности баллона при контроле технологических процессов газонаполнительной станции заправки баллонов на предприятии ООО «Праксайр Самара».

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи состоят из цилиндрического корпуса с одним чувствительным элементом - термопарой с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001 (с минеральной (MgO) изоляцией термоэлектродов), кабеля с удлинительными термоэлектродными проводами в металлической оплетке и монтажного элемента. Монтажный элемент ТП представляет собой магнит и пружину, прижимающую плоскость корпуса ТП к измеряемой поверхности.

Знак поверки наносится в паспорт или на свидетельство о поверке.

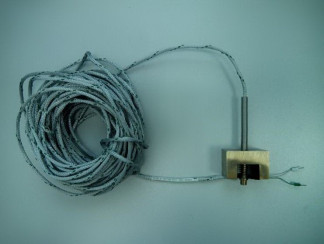

Фотография внешнего вида ТП приведена на рисунке 1.

Технические характеристики

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ЧЭ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.

Таблица 1

Условное обозначение НСХ

Класс

допуска

Рабочий диапазон измеряемых температур, °С

Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ, °С

К

2

от 0 до плюс 100

± 2,5

Пределы допускаемой абсолютной погрешности ТП, °С:    ±0,2|1:изм - 1:окр|, где:

1:изм - температура измеряемой поверхности (°С); 1:окр - температура окружающей

среды (°С)

Длина кабеля, м    15

Диаметр монтажной части ТП, мм    5

Габаритные размеры прижимного магнита

(длинахширинахвысота), мм    43*30*30

Масса, г    650

Электрическое сопротивление изоляции ТП при температуре (плюс 25±10) °С и относительной влажности воздуха от 30 до

80 %, МОм (при 100 В), не менее    100

Рабочие условия эксплуатации ТП:

-    температура окружающей среды, °С    от минус 50 до плюс 80

-    относительная влажность воздуха, %, не более    до 90

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания. Комплектность средства измерений

Преобразователь термоэлектрический модели ТТК-ЛЬ2-2-80-15м    6 шт.

Паспорт    6 экз.

Методика поверки    1 экз.

Поверка

осуществляется по документу МП 62854-15 «Преобразователи термоэлектрические поверхностного типа модели ТТК-ЛЬ2-2-Б0-15м. Методика поверки», утвержденному ФГУП «ВНИИМС», 01.10.2015 г.

Основные средства поверки:

-    термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур от минус 50 до плюс 300 °С, ПГ: ±0,05 °С (-50.. .+199,99 °С), ±0,2 °С (в остальном диапазоне), (Госреестр № 45379-10);

-    термостаты переливные прецизионные ТПП-1 модели ТПП-1.0, ТПП-1.1 с общим диапазоном воспроизводимых температур от минус 40 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С (Г осреестр № 33744-07);

-    калибратор температуры поверхностный КТП-2 (Госреестр № 53247-13);

-    калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Госреестр № 52489-13).

Сведения о методах измерений

приведены в соответствующем разделе паспорта на преобразователи термоэлектрические модели ТТК-ЛЬ2-2-80-15м.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим поверхностного типа модели ТТК-ЛЬ2-2-80-15м

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
