Приборы для измерений параметров света фар автотранспортных средств Moon, Lyra, Ara, Virgo, Vega, Hydra, Pegaso, AltairCombi, Elta, Rigel, Polar, Beta, Wolf, WolfDual, Argo, Draco, Alfa, 62855-15

Назначение

Приборы для измерений параметров света фар автотранспортных средств Moon, Lyra, Ara, Virgo, Vega, Hydra, Pegaso, AltairCombi, Elta, Rigel, Polar, Beta, Wolf, WolfDual, Argo, Draco, Alfa (далее - приборы) предназначены для:

-    измерений углов наклона светотеневой границы пучка ближнего света или противотуманных фар к плоскости рабочей площадки, на которой устанавливается автомобиль (в соответствии с требованиями ГОСТ Р 51709 - 2001);

-    измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света (в соответствии с требованиями ГОСТ Р 51709 - 2001);

-    измерений силы света и проверки технического состояния фар автотранспортных средств, соответствующих требованиями: ГОСТ Р 41.1-99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТ Р 41.31-99.

Описание

Действие приборов основано на фокусировке на подвижном или неподвижном экране со специальной разметкой светового пучка от фары автомототранспортного средства с помощью оптической линзы. Экран располагается за линзой в ее фокальной плоскости.

Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки, на которой устанавливается автомобиль, а также углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка ближнего света фар производится с помощью либо неподвижно закреплённого экрана с нанесённой на него специальной измерительной шкалой, либо подвижного экрана, совмещенного с оцифрованной шкалой, приводимого в движение кулачковым механизмом, либо оптоэлектронной видеокамеры, объектив которой направлен на экран, расположенный за линзой в оптической камере приборов.

Одновременно с помощью оптоэлектронного датчика измеряется сила света.

Приборы конструктивно состоят из:

1.    Оптической камеры, в которой размещены: линза, измерительный экран со шкалой (оптической или оптоэлектронной) углов наклона светотеневой границы пучка, привод изменения высоты экрана. В камере в плоскости экрана расположен оптоэлектронный датчик силы света от внешних световых приборов автомототранспортных средств, жидкостный уровень для фиксации оптической оси камеры в вертикальной плоскости, переключатели режимов индикации силы света.

2.    Нижней платформы на колесах или металлических роликах.

3.    Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором.

4.    Педали тормозного устройства для фиксации прибора в выбранной точке относительно автомототранспортного средства.

5. Ориентирующего устройства, состоящего из подвижного элемента крепления на вертикальной направляющей стойке приборов, с помощью которого на стойке размещается одно из трех визирующих приспособлений: щелевой окуляр, зеркало с реперной линией или лазерный визир.

Для предотвращения несанкционированного доступа к внутренним частям приборов производится пломбировка корпус оптической камеры методом наклеивания пломбирующей этикетки.

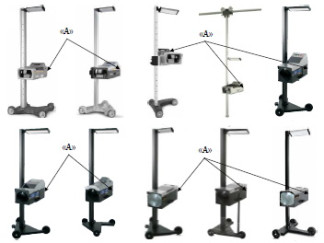

Место нанесение пломбирующей этикетки «А» показано на рисунке 1.

Знак поверки наносится на корпус оптической камеры приборов способом, предусмотренным действующим законодательством РФ.

Артикулы выпускаемых моделей приборов могут содержать следующие индексы:

Программное обеспечение

Приборы для измерений параметров света фар автотранспортных средств Moon имеют встроенное программное обеспечение «FW Cam» и «FW display», которые, взаимодействуя между собой, служат для управления их функциональными возможностями, а также для обработки и отображения результатов измерений и передачи их на персональный компьютер.

Идентификационные данные программного обеспечения:

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.

максимальная высота измерений, мм

-    для модели Moon....................................................................................... 1450

-    для моделей Lyra, Ara, Virgo, Vega, Hydra, Pegaso, AltairCombi, Elta, Rigel, Polar, Beta,

Wolf, WolfDual, Argo.................................................................................... 1500

-    для модели Draco....................................................................................... 1200

-    для модели Alfa.......................................................................................... 1000

минимальная высота измерений, мм

-    для моделей Lyra, Hydra................................................................................225

-    для моделей Moon, Ara, Virgo, Vega, Pegaso, AltairCombi, Elta, Rigel, Polar, Beta, Wolf, WolfDual, Argo, Alfa.......................................................................................200

-    для модели Draco.........................................................................................250

-    номинальное напряжение питания батареи, В

(для модификаций с электронным люксметром).......................................................9 ^ 12

-    габаритные размеры (Д х Ш х В), не более, мм

-    для моделей Moon, Lyra, Hydra....................................................... 360 х 630 х 1800

-    для моделей Ara, Virgo................................................................. 330 х 630 х 1730

-    для модели Vega......................................................................... 500 х 630 х 1720

-    для моделей

Pegaso, AltairCombi, Elta, Rigel, Polar, Beta, Wolf, WolfDual, Argo............ 330 x 630 x 1720

-    для моделей Draco, Alfa................................................................ 330 x 630 x 1420

- масса, не более, кг:

-    для модели Alfa............................................................................................26

-    для моделей Moon, Lyra, Hydra........................................................................ 32

-    для моделей Wolf, WolfDual, Argo.....................................................................33

-    для моделей Ara, Virgo...................................................................................34

-    для модели Draco...........................................................................................35

-    для моделей AltairCombi, Rigel........................................................................38

-    для модели Elta.............................................................................................39

-    для модели Pegaso.........................................................................................40

-    для модели Vega............................................................................................43

-    для моделей Beta, Polar....................................................................................47

Знак утверждения типа

наносится на корпус приборов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

-    прибор для измерений параметров света фар автотранспортных средств (модификация по заказу);

-    комплект принадлежностей и приспособлений;

-    руководство по эксплуатации на русском языке;

-    методика поверки МП АПМ 40-15.

Поверка

осуществляется по документу МП АПМ 40-15 «Приборы для измерений параметров света фар автотранспортных средств Moon, Lyra, Ara, Virgo, Vega, Hydra, Pegaso, AltairCombi, Elta, Rigel, Polar, Beta, Wolf, WolfDual, Argo, Draco, Alfa. Методика поверки», утверждённому ООО «Автопрогресс-М» в октябре 2015 года.

Перечень основных средств поверки (эталонов), применяемых для поверки:

Сведения о методах измерений

Методика измерений приведена в документах «Приборы для измерений параметров света фар автотранспортных средств Moon. Руководство по эксплуатации» и «Приборы для измерений параметров света фар автотранспортных средств Lyra, Ara, Virgo, Vega, Hydra, Pegaso, AltairCombi, Elta, Rigel, Polar, Beta, Wolf, WolfDual, Argo, Draco, Alfa. Руководство по эксплуа-

тации»

Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров света фар автотранспортных средств Moon, Lyra, Ara, Virgo, Vega, Hydra, Pegaso, AltairCombi, Elta, Rigel, Polar, Beta, Wolf, WolfDual, Argo, Draco, Alfa

1.    Приказ Министерства промышленности и торговли Российской Федерации от 6 декабря 2011 г. N 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня».

2.    ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».

3.    Техническая документация «Tecnolux S.r.l.», Италия.
