| Номер в госреестре | 62858-15 |
| Наименование СИ | Приборы для измерений механических характеристик материалов по диаграмме вдавливания |
| Обозначение типа СИ | ПИМ-ДВ-1 |
| Изготовитель | ООО "НПП "РобоТест", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений механических характеристик материалов по диаграмме вдавливания ПИМ-ДВ-1 (далее - приборы ПИМ) предназначены для измерения твердости черных, цветных металлов и сплавов по шкалам Бринелля, Роквелла и Виккерса.

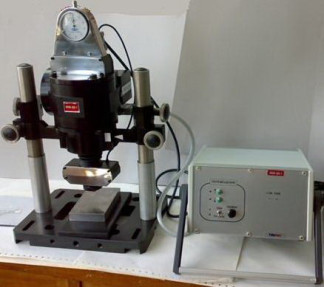

Прибор ПИМ представляет собой настольное устройство, состоящее из испытательной головки, размещенной на двухколонной лабораторной раме рабочего стола, электронного блока и персонального компьютера IBM PC. Внешний вид прибора ПИМ с указанием места нанесения знака утверждения типа и места пломбирования приведен на рисунке 1.
Принцип действия приборов ПИМ основан на совместном измерении в реальном масштабе времени прикладываемой нагрузки и перемещения индентора при непрерывном вдавливании сферического индентора. Сигналы датчиков нагрузки и перемещения поступают в электронный блок, где производится их первичная обработка с помощью АЦП. Данные АЦП передаются в компьютер, на дисплее которого отображаются результаты измерений твердости по шкалам Бринелля, а также диаграммы вдавливания (нагрузка - время, перемещение индентора - время, нагрузка - перемещение индентора) и значения механических характеристик материала (твердость по шкалам Роквелла и Виккерса, условный предел текучести, временное сопротивление, относительное удлинение, поперечное сужение, равномерную деформацию, кривую упрочнения в координатах «напряжение - степень деформации»), полученные из результатов измерений расчетным путем.
двухкол
Программное обеспечение (ПО) приборов ПИМ используется для управления процессом нагружения при проведении штатных измерений, для передачи и хранения результатов измерений, а также для математической обработки результатов измерений.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | XPRESS. BAT | XPRESS. EXE | XPRESS. SYS | XPRINTER EXE | MATH. EXE |
| Номер версии (идентификационный номер) ПО | 1.0 | ||||
| Цифровой идентификатор ПО | 79b0f216e3 86db10429b 765a2782b7 74 | bdc0335d6f abf4367eef1 897ed03a48 5 | e208453bba a4efe25df5c f376cc3232 4 | 2c752fff6b0 ce816d061f 72e5c181eb 5 | 600e68536f a0c785d317 99a240c836 b4 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | ||||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
приборов ПИМ приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений твердости по шкалам: Роквелла, HRC Бринелля, HB Виккерса, HV | от 20 до 70 от 100 до 650 от 100 до 875 |
| Пределы допускаемой относительной погрешности измерений твердости, % | ± 3 |
| Диапазон измерений нагрузки, Н | от 500 до 6000 |
| Пределы допускаемой относительной погрешности измерений нагрузки, % | ± 0,5 |
| Диапазон измерений перемещения, мкм | от 0 до 1250 |
| Скорость приложения нагрузки, Н/с | от 10 до 150 |
| Диапазон регулирования расстояния от наконечника испытательной головки до рабочей поверхности лабораторного стола, мм | от 0 до 170 |
| Рабочий ход испытательной головки относительно среднего положения, мм, не более | ± 10 |
| Питание прибора: - от сети переменного тока: - напряжение, В - частота, Гц - от источника постоянного тока, В | 230 ± 23 50,0 ± 0,5 12+и 1 -0,6 |
| Потребляемая мощность прибора, не более - при питании от сети (с настольным персональным компьютером), В • А - при питании от источника постоянного тока (с компьютером типа ноутбук), Вт | 500 60 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - испытательной головки - электронного блока - лабораторного двухколонного стола | 400х200х170 260х240х135 410x335x200 |
| Масса, кг, не более: - испытательной головки - электронного блока - лабораторного двухколонного стола | 11,5 4 12 |
| Условия эксплуатации при выполнении измерений: - температура окружающего воздуха, оС - относительная влажность воздуха, при 25 оС, %, не более - атмосферное давление, кПа | от минус 20 до +50 80 от 84 до 106,7 |
наносится на переднюю поверхность испытательной головки прибора ПИМ в виде наклеиваемой пленки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность приборов ПИМ приведена в таблице 3.
Таблица 3
| Наименование | Обозначение | Кол-во, шт | Приме чание |
| 1 Прибор для измерений механических характеристик материалов по диаграмме вдавливания ПИМ-ДВ-1 в составе: | 1 | ||
| - испытательная головка | ПВЩМ-01.000.003-028 | 1 |
| - электронный блок, кабели для связи с сетью, компьютером, двигателем, датчиками нагрузки и перемещения | ПВЩМ-01.000.201-221 | 1 | |
| - лабораторная рама с рабочим столом | ПВЩМ-01.000.001 -002; ПВЩМ-01.000.029 | 1 | |
| - персональный компьютер (обычный или типа ноутбук ) | 1 | По заказу | |
| 2 Паспорт | ПИМ.ДВ1. 2015.001ПС | 1 | |
| 3 Руководство по эксплуатации | ПИМ.ДВ1.2015.001РЭ | 1 | |
| 4 Методика поверки | ПИМ.ДВ1.2015.001МП | ||
| 5 CD-диск (или USB-флэш-накопитель) с программным обеспечением | XPRESS 1.0 | 1 | |
| 6 Образцовые меры твердости 2-го разряда типов МТБ, МТР и МТВ | по ГОСТ 9031-75 | По заказу |
осуществляется в соответствии с документом ПИМ.ДВ1.2015.001МП «Инструкция. Приборы для измерений механических характеристик материалов по диаграмме вдавливания ПИМ-ДВ-1. Методика поверки», утвержденным первым заместителем генерального Директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 20.10.2015 г.
Основные средства поверки:
- меры твердости эталонные 2-го разряда Бринелля МТБ (рег. № 31737-11), Роквелла и Супер-Роквелла МТР (рег. № 46991-11) и Виккерса МТВ (рег. № 31736-06);
- динамометры электронные переносные сжатия АЦД/1, класс точности 0,5, диапазон измерений от 500 до 6000 Н (рег. № 50803-12).
Приборы для измерений механических характеристик материалов по диаграмме вдавливания. Паспорт. ПИМ-ДВ-1.154853704.001ПС. Раздел 7.
Нормативные и технические документы, устанавливающие требования к приборам для измерений механических характеристик материалов по диаграмме вдавливания ПИМ-ДВ-1
1 ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю
2 ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу
3 ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
4 ТУ 4271-001-54853704-01. Приборы для измерений механических характеристик материалов по диаграмме вдавливания ПИМ-ДВ-1. Технические условия.
