| Номер в госреестре | 62864-15 |
| Наименование СИ | Комплекты газоаналитические с устройством отбора газовой пробы |
| Обозначение типа СИ | КГЭСП-УОГПЭС |
| Изготовитель | АО "Электронстандарт-Прибор", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-У ОГПЭС» предназначены для измерения объемной доли горючих газов, кислорода и диоксида углерода, массовой концентрации вредных веществ, а также довзрывоопасных концентраций горючих газов и паров горючих жидкостей (в том числе паров нефтепродуктов) в воздухе рабочей зоны и выдачи сигнализации о превышении установленных значений
Комплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-УОГПЭС» (далее - КГЭСП) являются стационарными автоматическими многоканальными приборами непрерывного действия.
КГЭСП выпускается в виде навесного шкафа в котором размещены следующие основные элементы:
- коробка клеммная соединительная КВЭС-КГ, предназначенная для подключения кабелей подачи электропитания и снятия выходных информационных сигналов;
- фильтр-регулятор CamozziMC104-D01-2(FR11) - для фильтрации потока газовой смеси, сбора конденсата и ограничения давления газового потока на выходе к измерительным преобразователям;
- один или два первичных измерительных преобразователя (далее - ПИП) - для измерения содержания определяемых компонентов в газовой пробе;
- блок контроля потока БКП- для создания и контроля наличия потока газовой смеси в системе.
- индикатор расхода - ротаметр РМА-0,160ГУЗ или РМА-0,063ГУЗ - для визуального контроля наличия расхода анализируемой среды.
В качестве ПИП в состав КГЭСП могут входить:
1) Г азоанализаторы, выпускаемые по ЖСКФ 413311.002 ТУ:
- газоанализаторы СГОЭС (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32808-11);
- газоанализаторы СГОЭС-М11 (55450-13);
- газоанализаторы СГОЭС-М, СГОЭС (исполнений СГОЭС орто-ксилол, СГОЭС параксилол, СГОЭС гептан, СГОЭС изопропанол, СГОЭС этилбензол, СГОЭС циклогексан, СГОЭС нефтепродукты) (56611-14);
- газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 (59942-15);
2) Газоанализаторы, выпускаемые по ЖСКФ 413311.003 ТУ:
- газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 мод. ССС-903МЕ (57655-14).
Принцип действия КГЭСП по измерительным каналам с ПИП:
- СГОЭС, СГОЭС-М, СГОЭС-М 11 и/или ССС-903МЕ с сенсором ПГО - оптикоабсорбционный;
- ССС-903МЕ с сенсором ПГТ - термокаталитический;
- ССС-903МЕ с сенсором ПГЭ - электрохимический;
- ССС-903МЕ с сенсором ПГФ - фотоионизационный.
КГЭСП обеспечивает выполнение следующих функций:
- отбор пробы из контролируемой зоны (выхлопная труба, магистральный газопровод, резервуар с контролируемой средой и т.п.);
- отображение результатов измерений содержания определяемых компонентов на дисплее трансмиттера УПЭС-903МЕ из состава ССС-903МЕ;
- обеспечивает электрическое питание ПИП и БКП;
- срабатывание сигнализации (световой и звуковой) по трем настраиваемым уровням сигналов от ПИП,
- формирование выходного аналогового 4 - 20 мА, цифровогоЯ8-485 (ModbusRTU), HART-интерфейс и дискретных сигналов (срабатывание реле «тревога», «неисправность», «отсутствие потока»).
КГЭСП выполнены во взрывозащищенном исполнении, маркировка взрывозащиты:
- 1ExdeIICT3 Gbдля шкафа КГЭСП;
- 1Ex d IIC T4 Gb для СГОЭС, СГОЭС-2;
- 1Ex d [ib] IIC T4 Gb для СГОЭС-М, СГОЭС-М-2, СГОЭС-М11, СГОЭС-М11-2;
- 1Ex d ib [ib] ПВ+Н2 T6 Gb дляССС-903МЕ.
- 1Ex d [ib] IIC T5 Gb для блока контроля потока БКП
- 1ExdIIC 100оС Gb для коробки клеммной взрывозащищенной КВЭС-1
- 1Ex d IICGb для кабельного ввода взрывозащищенного CG 201
По защищенности от влияния пыли и воды конструкция КГЭСП и ПИП соответствует степени защиты IP66 по ГОСТ 14254-96.

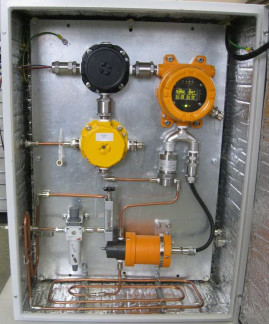

Внешний вид КГЭСП приведен на рисунках 1 - 3.
г) СГОЭС-М 11 (исполнение в корпусе из не- д) СГОЭС-М 11 (исполнение в корпусе из алю-ржавеющей стали) миния)
Рисунок 3 -ПИП - СГОЭС, СГОЭС-М, СГОЭС-М 11 (СГОЭС-2, СГОЭС-М-2, СГОЭС-М 11-2
имеют аналогичный внешний вид)
Комплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-УОГПЭС» имеют следующие виды программного обеспечения (ПО):
1) встроенное ПО ПИП;
2) встроенное ПО БКП;
3) автономное ПО БКП «Gas Sampling.exe».
Встроенное ПО ПИП разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и идентифицируется по запросу через цифровой интерфейс RS485 или HART (при наличии), и / или на дисплее трансмиттера УПЭС-903МЕ из состава ССС-903МЕ. Встроенное ПО ПИП выполняет следующие функции:
- обработку и передачу измерительной информации от датчика (сенсора);
- формирование выходного аналогового сигнала (4 - 20) мА;
- формирование выходного цифрового сигнала HART (при наличии), RS485;
- самодиагностику аппаратной части ПИП;
- настройку нулевых показаний и чувствительности ПИП.
Встроенное ПО БКП разработано изготовителем специально для создания и контроля наличия потока газовой смеси в системе и идентифицируется по запросу через цифровой интерфейс RS485. Встроенное ПО БКП выполняет следующие функции:
- обработку и передачу измерительной информации от встроенного датчика контроля потока;
- управление встроенным микрокомпрессором;
- формирование выходного цифрового сигнала RS485;
- самодиагностику аппаратной части БКП.
Автономное ПО БКП «Gas Sampling.exe» разработано изготовителем специально для решения настройки работоспособности блока контроля потока (БКП) в соответствии с характеристиками газового потока конкретного объекта эксплуатации. Определение номера версии ПО «Gas Sampling.exe» производится посредством операционной системы Windows через просмотр свойств файла. ПО «Gas Sampling.exe» выполняет следующие функции:
- прием цифрового сигнала RS485 от БКП;
- отображение параметров БКП и данных контроля наличия газового потока на мониторе
ПК;
- управление работой БКП.
Идентификационные данные программного обеспечения приведены в таблицах 1 - 4.
Таблица 1 - Газоанализаторы СГОЭС, СГОЭС-М11
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | SGO | MSC SGOES |
| Номер версии (идентификационный номер) ПО | V2010710 | V 7.14 |
| Цифровой идентификатор ПО | 99aa14ecbe9e4673b9a13 6cf07 62baec, алгоритм MD5 | 0х5950, алгоритм CRC 16 |
| Другие идентификационные данные (если имеются) | - | - |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||
Таблица 2-Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2_
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | SGO (для СГОЭС-2, СГОЭС-М-2) | MSC SGOES-M11-2 (для СГОЭС-М 11-2) |
| Номер версии (идентификационный номер) ПО | V2010710 | V 7.14 |
| Цифровой идентификатор ПО | 9aa14ecbe9e4673b9a136cf076 2baec, алгоритм MD5 | 0х5950, алгоритм CRC 16 |
| Другие идентификационные данные (если имеются) | - | - |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||
Таблица 3 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 мод. ССС-903МЕ
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | SSS903_2018.hex | UPES903M_6015 OLED.hex |
| Номер версии (идентификационный номер) ПО | 2.00.2018 | v. 6015 |
| Цифровой идентификатор ПО | 353dff1920967ae797710f2 35ef303e0, алгоритм MD5 | 795674105c11032 9b048dc9d877683 0, алгоритм MD5 |
| Другие идентификационные данные (если имеются) | - | |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||
Таблица 4 - Блок контроля потока БКП
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | PG_424175 .hex | Gas Sampling.exe |
| Номер версии (идентификационный номер) ПО | V2 0 4 | 1.1.0.0 |
| Цифровой идентификатор ПО | 528a09169f1886f55bda8b4af7a 73aa0 | 65ecb7a62b5887f1ba2ea 459b0eea2dd |
| Другие идентификационные данные (если имеются) | - | - |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||
Влияние программного обеспечения КГЭСП учтено при нормировании метрологических характеристик.
КГЭСП имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
1) Диапазоны измерений и пределы допускаемой погрешности КГЭСП по измерительным каналам в зависимости от типа ПИП приведены в таблицах 5 - 12.
Таблица 5 - Газоанализаторы СГОЭС
| Исполнение газоанализато ра | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрыво-опасных концентраций, % НКПР | объемной доли, % | абсолютной | относительной | ||
| СГОЭС метан | метан (CH4) | От 0 до 100 | От 0 до 4,4 | ± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) | ± 10 % (в диапазоне св. 50 до 100 % НКПР) |
| СГОЭС пропан | пропан (C3H8) | От 0 до 100 | От 0 до 1,7 | ± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) | ± 10 % (в диапазоне св. 50 до 100 % НКПР) |
| СГОЭС бутан | бутан (C4H10) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| СГОЭС изобутан | изобутан (и-C4H10) | От 0 до 50 | От 0 до 0,65 | ± 5 % НКПР | - |
| СГОЭС пентан | пентан (C5H12) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| СГОЭС цикло-пентан | циклопентан (C5H10) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| СГОЭС гексан | гексан (C6H14) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | - |
| СГОЭС пропилен | пропилен (C3H6) | От 0 до 50 | От 0 до 1,0 | ± 5 % НКПР | - |
| СГОЭС метанол | пары метилового спир-та^^О^ | От 0 до 50 | От 0 до 2,75 | ± 5 % НКПР | |
| СГОЭС этанол | пары этилового спирта (C2H5OH) | От 0 до 25 | От 0 до 0,78 | ± 5 % НКПР | - |
| От 0 до 50 | От 0 до 1,55 | ± 5 % НКПР | - | ||
| СГОЭС этан | этан (C2H6) | От 0 до 50 | От 0 до 1,25 | ± 5 % НКПР | - |
| СГОЭС этилен | этилен (C2H4) | От 0 до 50 | От 0 до 1,15 | ± 5 % НКПР | - |
| СГОЭС толуол | пары толуола (С6Н5СН3) | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | - |
| СГОЭС бензол | пары бензола (СбНб) | От 0 до 50 | От 0 до 0,60 | ± 5 % НКПР | - |
| СГОЭС ацетон | пары ацетона (СН3СОСН3) | От 0 до 50 | От 0 до 1,25 | ± 5 % НКПР | - |
| Исполнение газоанализато ра | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрыво-опасных концентраций, % НКПР | объемной доли, % | абсолютной | относительной | ||
| СГОЭС МТБЭ | пары метил-третбутилово-го эфира (Ш3СО(Ш3)3) | От 0 до 50 | От 0 до 0,75 | ± 5 % НКПР | |
| Примечания: 1) значения НКПР в соответствии с ГОСТ 30852.19-2002; 2) поверочным компонентом при периодической поверке для всех исполнений газоанализатора, кроме "СГОЭС метан" и "СГОЭС гексан", является пропан (C3H8). | |||||
Таблица 6 - Газоанализаторы СГОЭС-М11
| Исполнение газоанализато ра | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрыво-опасных концентраций, % НКПР 1) | объемной доли, % | абсолютной | относительной | ||
| СГОЭС-М11 метан | метан (CH4) | От 0 до 100 | От 0 до 4,4 | ± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) | ± 10 % (в диапазоне св. 50 до 100 % НКПР) |
| СГОЭС-М11 пропан | пропан (C3H8) | От 0 до 100 | От 0 до 1,7 | ± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) | ± 10 % (в диапазоне св. 50 до 100 % НКПР) |
| СГОЭС-М11 бутан | бутан (C4H10) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| СГОЭС-М11 изобутан | изобутан (и-C4H10) | От 0 до 50 | От 0 до 0,65 | ± 5 % НКПР | - |
| СГОЭС-М11 пентан | пентан (C5H12) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| СГОЭС-М11 циклопентан | циклопентан (C5H10) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| СГОЭС-М11 гексан | гексан (C6H14) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | - |
| СГОЭС-М11 циклогексан | циклогексан (C6H12) | От 0 до 50 | От 0 до 0,6 | ± 5 % НКПР | - |
| СГОЭС-М11 гептан | гептан (C7H16) | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | - |
| СГОЭС-М11 пропилен | пропилен (C3H6) | От 0 до 50 | От 0 до 1,0 | ± 5 % НКПР | - |
| СГОЭС-М11 метанол | пары метилового спирта (CH3OH) | От 0 до 50 | От 0 до 2,75 | ± 5 % НКПР | |
| СГОЭС-М11 этанол | пары этилового спирта (C2H5OH) | От 0 до 50 | От 0 до 1,55 | ± 5 % НКПР | |
| Исполнение газоанализато ра | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрыво-опасных концентраций, % НКПР 1) | объемной доли, % | абсолютной | относительной | ||
| СГОЭС-М11 этан | этан (C2H6) | От 0 до 50 | От 0 до 1,25 | ± 5 % НКПР | - |
| СГОЭС-М11 этилен | этилен (C2H4) | От 0 до 50 | От 0 до 1,15 | ± 5 % НКПР | - |
| СГОЭС-М11 толуол | пары толуола (С6Н5СН3) | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | - |
| СГОЭС-М11 бензол | пары бензола (С6Н6) | От 0 до 50 | От 0 до 0,60 | ± 5 % НКПР | - |
| СГОЭС-М11 ацетон | пары ацетона (СН3СОСН3) | От 0 до 50 | От 0 до 1,25 | ± 5 % НКПР | - |
| СГОЭС-М11 этилбензол | пары этилбен-зола (C8H10) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | - |
| СГОЭС-М11 МТБЭ | пары метил-третбутилово-го эфира (CHзСО(CHз)з) | От 0 до 50 | От 0 до 0,75 | ± 5 % НКПР | |
| СГОЭС-М11 п-ксилол | пара-ксилол fa-CgH^ | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | - |
| СГОЭС-М11 о-ксилол | орто-ксилол (о-C8Hlo) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | - |
| СГОЭС-М11 изопропанол | пары изопропилового спирта ((CH3)2CHOH) | От 0 до 50 | От 0 до 1,0 | ± 5 % НКПР | |
| СГОЭС-М11 нефтепродукты 2) | пары бензина автомобильного | От 0 до 50 | ± 5 % НКПР | ||
| пары дизельного топлива | От 0 до 50 | - | ± 5 % НКПР | - | |
| пары керосина | От 0 до 50 | - | ± 5 % НКПР | - | |
| пары уайт-спирита | От 0 до 50 | - | ± 5 % НКПР | - | |
| пары топлива для реактивных двигателей | От 0 до 50 | ± 5 % НКПР | |||
| пары бензина авиационного | От 0 до 50 | - | ± 5 % НКПР | - | |
| Исполнение газоанализато ра | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрыво-опасных концентраций, % НКПР 1) | объемной доли, % | абсолютной | относительной | ||
| СГОЭС-М11 нефтепродукты 2) | пары бензина неэтилированного | От 0 до 50 | ± 5 % НКПР | ||
Примечания:
1) - значения НКПР в соответствии с ГОСТ 30852.19-2002;
2) - градуировка СГОЭС-М11 нефтепродукты осуществляется изготовителем на один из
определяемых компонентов;
- бензин автомобильный по ГОСТ Р 51313-99;
- топливо дизельное по ГОСТ 305-2013;
- керосин по ГОСТ Р 52050-2006;
- уайт-спирит по ГОСТ 3134-78;
- топливо для реактивных двигателей по ГОСТ 10227-86;
- бензин авиационный по ГОСТ 1012-72;
- бензин неэтилированный по ГОСТ Р 51866-2002.
Поверочным компонентом при периодической поверке для всех исполнений газоанализатора, кроме "СГОЭС-М11 метан" и "СГОЭС-М11 гексан", является пропан (C3H8)._
Таблица 7 - Газоанализаторы СГОЭС-М, СГОЭС (исполнений СГОЭС орто-ксилол, СГОЭС пара-ксилол, СГОЭС гептан, СГОЭС изопропанол, СГОЭС этилбензол, СГОЭС циклогексан, СГОЭС нефтепродукты)_
| Исполнение газоанализато ра | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрыво-опасных концентраций, % НКПР1 | объемной доли, % | абсолютной | относительной | ||
| СГОЭС-М метан | метан (CH4) | От 0 до 100 | От 0 до 4,4 | ± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) | ± 10 % (в диапазоне св. 50 до 100 % НКПР) |
| СГОЭС-М пропан | пропан (C3H8) | От 0 до 100 | От 0 до 1,7 | ± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) | ± 10 % (в диапазоне св. 50 до 100 % НКПР) |
| СГОЭС-М бутан | бутан (C4H10) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| СГОЭС-М изобутан | изобутан (и-C4H10) | От 0 до 50 | От 0 до 0,65 | ± 5 % НКПР | - |
| СГОЭС-М пентан | пентан (C5H12) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| СГОЭС-М цик-лопентан | циклопентан (C5H10) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| СГОЭС-М гексан | гексан (C6H14) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | - |
| СГОЭС-М пропилен | пропилен (C3H6) | От 0 до 50 | От 0 до 1,0 | ± 5 % НКПР | - |
| Исполнение газоанализато ра | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрыво-опасных концентраций, % НКПР1 | объемной доли, % | абсолютной | относительной | ||
| СГОЭС-М метанол | пары метилового спир-та(CHзOH) | От 0 до 50 | От 0 до 2,75 | ± 5 % НКПР | |
| СГОЭС-М этанол | пары этилового спирта (C2H5OH) | От 0 до 50 | От 0 до 1,55 | ± 5 % НКПР | |
| СГОЭС-М этан | этан (C2H6) | От 0 до 50 | От 0 до 1,25 | ± 5 % НКПР | - |
| СГОЭС-М этилен | этилен (C2H4) | От 0 до 50 | От 0 до 1,15 | ± 5 % НКПР | - |
| СГОЭС-М ацетон | пары ацетона (СН3СОСН3) | От 0 до 50 | От 0 до 1,25 | ± 5 % НКПР | - |
| СГОЭС-М толуол | пары толуола (С6Н5СН3) | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | - |
| СГОЭС-М бензол | пары бензола (С6Н6) | От 0 до 50 | От 0 до 0,60 | ± 5 % НКПР | - |
| СГОЭС-М МТБЭ | пары метил-третбутилово-го эфира (Ш3СО(Ш3)3) | От 0 до 50 | От 0 до 0,75 | ± 5 % НКПР | |
| СГОЭС п-ксилол СГОЭС-М п-ксилол | пары пара-ксилола(п-C8H10) | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | |
| СГОЭС о-ксилол СГОЭС-М о-ксилол | пары орто-ксилола(о-C8H10) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | |
| СГОЭС изопропанол СГОЭС-М изопропанол | пары изопропилового спирта ((CH3)2CHOH) | От 0 до 50 | От 0 до 1,0 | ± 5 % НКПР | |
| СГОЭС этилбензол СГОЭС-М этилбензол | пары этилбен-зола (C8H10) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | |
| СГОЭС циклогексан СГОЭС-М циклогексан | циклогексан (C6H12) | От 0 до 50 | От 0 до 0,6 | ± 5 % НКПР | |
| СГОЭС гептан СГОЭС-М гептан | гептан^?^^ | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | |
| Исполнение газоанализато ра | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрыво-опасных концентраций, % НКПР1 | объемной доли, % | абсолютной | относительной | ||
| СГОЭС нефтепродукты СГОЭС-М нефтепродук- 2) ты 7 | пары бензина неэтилированного) | От 0 до 50 | ± 5 % НКПР | ||
| пары топлива дизельного) | От 0 до 50 | - | ± 5 % НКПР | - | |
| пары керосина | От 0 до 50 | - | ± 5 % НКПР | - | |
| пары уайт-спирита | От 0 до 50 | - | ± 5 % НКПР | - | |
| пары топлива для реактивных двигателей | От 0 до 50 | ± 5 % НКПР | |||
| пары бензина автомобильного | От 0 до 50 | ± 5 % НКПР | |||
| пары бензина авиационного | От 0 до 50 | - | ± 5 % НКПР | - | |
| Примечания: 1) - значения НКПР в соответствии с ГОСТ 30852.19-2002; 2) - градуировка СГОЭС-М / СГОЭС нефтепродукты осуществляется при выпуске из производства изготовителем на один из определяемых компонентов; - бензин неэтилированный по ГОСТ Р 51866-2002; - топливо дизельное по ГОСТ 305-2013; - керосин по ГОСТ Р 52050-2006; - уайт-спирит по ГОСТ 3134-78; - топливо для реактивных двигателей по ГОСТ 10227-86; - бензин автомобильный по ГОСТ Р 51313-99; - бензин авиационный по ГОСТ 1012-72. | |||||
Таблица 8 - Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2_
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрывоопасных концентраций, % НКПР | объемной доли, % | абсолютной | относительной | |
| метан (CH4) | От 0 до 100 | От 0 до 4,4 | ± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) | ± 10 % (в диапазоне св. 50 до 100 % НКПР) |
| этан (C2H6) | От 0 до 50 | От 0 до 1,25 | ± 5 % НКПР | - |
| пропан (C3H8) | От 0 до 100 | От 0 до 1,7 | ± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) | ± 10 % (в диапазоне св. 50 до 100 % НКПР) |
| бутан (C4H10) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| изобутан (^C4H10) | От 0 до 50 | От 0 до 0,65 | ± 5 % НКПР | - |
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрывоопасных концентраций, % НКПР | объемной доли, % | абсолютной | относительной | |
| пентан (C5H12) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| гексан (C6H14) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | - |
| циклогексан (C6H12) | От 0 до 50 | От 0 до 0,6 | ± 5 % НКПР | - |
| гептан (C7H16) | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | - |
| пропилен (C3H6) | От 0 до 50 | От 0 до 1,0 | ± 5 % НКПР | - |
| метиловый спирт (CH3OH) | От 0 до 50 | От 0 до 2,75 | ± 5 % НКПР | - |
| этиловый спирт (C2H5OH) | От 0 до 50 | От 0 до 1,55 | ± 5 % НКПР | - |
| этилен (C2H4) | От 0 до 50 | От 0 до 1,15 | ± 5 % НКПР | - |
| толуол (С6Н5СН3) | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | - |
| бензол (С6Н6) | От 0 до 50 | От 0 до 0,60 | ± 5 % НКПР | - |
| ацетон (СН3СОСН3) | От 0 до 50 | От 0 до 1,25 | ± 5 % НКПР | - |
| этилбензол (C8H10) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | - |
| метил- третбутиловый эфир (Ш3СО(Ш3)3) | От 0 до 50 | От 0 до 0,75 | ± 5 % НКПР | |
| пара-ксилол (п-C8H10) | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | - |
| орто-ксилол (о-C8H10) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | - |
| изопропиловый спирт ((CH3)2CHOH) | От 0 до 50 | От 0 до 1,0 | ± 5 % НКПР | - |
| пары бензина автомобильного | От 0 до 50 | - | ± 5 % НКПР | - |
| пары дизельного топлива | От 0 до 50 | - | ± 5 % НКПР | - |
| пары керосина | От 0 до 50 | - | ± 5 % НКПР | - |
| пары уайт-спирита | От 0 до 50 | - | ± 5 % НКПР | - |
| пары топлива для реактивных двигателей | От 0 до 50 | - | ± 5 % НКПР | - |
| пары бензина авиационного | От 0 до 50 | - | ± 5 % НКПР | - |
| пары бензина неэтилированного | От 0 до 50 | - | ± 5 % НКПР | - |
| Примечания: 1) - значения НКПР в соответствии с ГОСТ 30852.19-2002; 2) - градуировка СГОЭС-2 нефтепродукты, СГОЭС-М2 нефтепродукты, СГОЭС-М11-2 нефтепродукты осуществляется изготовителем на один из определяемых компонентов (определяется при заказе): - бензин автомобильный по ГОСТ Р 51313-99; - топливо дизельное по ГОСТ 305-2013; - керосин по ГОСТ Р 52050-2006; - уайт-спирит по ГОСТ 3134-78; - топливо для реактивных двигателей по ГОСТ 10227-86; - бензин авиационный по ГОСТ 1012-72; - бензин неэтилированный по ГОСТ Р 51866-2002. | ||||
| ССС-903 модификации ССС-903М | Е (с преобразователями газовыми | ПГТ-903У) | ||
| Тип преобразователя | Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, % | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
| ПГТ-903 У-метан | СН4 | От 0 до 4,4 | От 0 до 2,2 | ± 0,22 |
| ПГТ-903У- пропан | С3Н8 | От 0 до 1,7 | От 0 до 0,85 | ± 0,085 |
| ПГТ-903У- водород-4 | Н2 | От 0 до 4 | От 0 до 2 | ± 0,2 |
| ПГТ-903У- гексан | С6Н14 | От 0 до 1 | От 0 до 0,5 | ± 0,05 |
| ПГТ-903У- ацетилен | С2Н2 | От 0 до 2,3 | От 0 до 1,15 | ± 0,115 |
| Примечания: 1) Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР. 2) Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР. | ||||
Таблица 10 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные
| ССС-903 модификации ССС-903М | Е (с преобразователями газовыми ПГО-903У) | ||||
| Тип преобразова теля | Определяемый компонент | Диапазон показаний содержания определяемого компонента | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | |
| абсолютной | относи тельной | ||||
| ПГО-903У- метан | СН4 | От 0 до 4,4 % об.д. (от 0 до 100 % НКПР) | От 0 до 2,2 % об.д. Св. 2,2 до 4,4 % об.д. | ± 0,22 % об.д. | ± 10 % |
| ПГО-903У- пропан | С3Н8 | От 0 до 1,7 % об.д. (от 0 до 100 % НКПР) | От 0 до 0,85 % об.д. Св. 0,85 до 1,7 % об.д. | ± 0,085 % об.д. | ± 10 % |
| ПГО-903У- гексан | С6Н14 | От 0 до 1,0 % об.д. (от 0 до 100 % НКПР) | От 0 до 0,5% об.д. Св. 0,5 до 1,0 % об.д. | ± 0,05 % об.д. | ± 10 % |
| ПГО-903У- ацетилен | С2Н2 | От 0 до 2,3 % об.д. (от 0 до 100 % НКПР) | От 0 до 1,15 % об.д. Св. 1,15 до 2,3 % об.д. | ± 0,115 % об.д. | ± 10 % |
| Тип преобразова теля | Определяемый компонент | Диапазон показаний содержания определяемого компонента | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | |
| абсолютной | относи тельной | ||||
| ПГО-903У-диоксид углерода | СО2 | От 0 до 2 % об.д. | От 0 до 2 % об.д. | ± (0,03+0,05Сх) % об.д. | |
| ПГО-903У-диоксид углерода | От 0 до 5 % об.д. | От 0 до 5 % об.д. | ± (0,03+0,05Сх) % об.д. | ||
| ПГО-903У- неф- тепродукты1) | пары бензина неэтилированного | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5%НКПР | |
| пары топлива дизельного | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5%НКПР | - | |
| пары керосина | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5%НКПР | - | |
| пары уайт-спирита | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5%НКПР | - | |
| пары топлива для реактивных двигателей | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5%НКПР | ||
| пары бензина автомобильного | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5%НКПР | - | |
| пары бензина авиационного | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5%НКПР | - | |
| Примечания: 1) градуировка газоанализаторов исполнений ССС-903МЕ-нефтепродукты осуществляется изготовителем на один из определяемых компонентов: - бензин неэтилированный по ГОСТ Р 51866-2002, - топливо дизельное по ГОСТ 305-2013, - керосин по ГОСТ Р 52050-2003, - уайт-спирит по ГОСТ 3134-78, - топливо для реактивных двигателей по ГОСТ 10227-86, - бензин автомобильный по ГОСТ Р 51866-2002, - бензин авиационный по ГОСТ 1012-72; 2) Сх - значение содержания определяемого компонента на входе газоанализатора. | |||||
ССС-903 модификации ССС-903МЕ (с преобразователями газовыми ПГЭ-903У)
| Тип | Определяемый | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| преобразователя | компонент | объемной доли | массовой концентрации, мг/м3 | абсолютной | относительной |
| ПГЭ-903У- сероводород-10 | От 0 до 2,1 -1 млн Св. 2,1 до 7 -1 млн | От 0 до 3,0 Св. 3,0 до 10 | ± 0,75 мг/м3 | ± 25 % | |
| ПГЭ-903У- сероводород-20 | От 0 до 2,1 -1 млн Св. 2,1 до 20 -1 млн | От 0 до 3,0 Св. 3,0до 28,3 | ± 0,75 мг/м3 | ± 25 % | |
| ПГЭ-903У- сероводород-45 | От 0 до 7 -1 млн Св. 7 до 32 -1 млн | От 0 до 10 Св. 10 до 45 | ± 2,5 мг/м3 | ± 25 % | |
| ПГЭ-903У- сероводород-50 | От 0 до 7 -1 млн Св. 7 до 50 -1 млн | От 0 до 10 Св. 10до 70,7 | ± 2,5 мг/м3 | ± 25 % | |
| ПГЭ-903У- сероводород-85 | От 0 до 7 -1 млн Св. 7 до 61 -1 млн | От 0 до 10 Св. 10 до 85 | ± 2,5 мг/м3 | ± 25 % | |
| ПГЭ-903У- сероводород-100 | От 0 до 7 -1 млн Св. 7 до 100 -1 млн | От 0 до 10 Св. 10 до 141,4 | ± 2,5 мг/м3 | ± 25 % | |
| ПГЭ-903У- кислород | О2 | От 0 до 30 % | - | ±(0,2+0,04Сх) % | - |
| ПГЭ-903У- водород | Н2 | От 0 до 2 % | ±(0,2+0,04Сх) % | - | |
| ПГЭ-903У-оксид углерода | СО | От 0 до 17 -1 млн Св. 17 до 103 -1 млн | От 0 до 20 Св. 20 до 120 | ± 5 мг/м3 | ± 25 % |
| ПГЭ-903У-диоксид азота | NO2 | От 0 до 1 -1 млн Св. 1 до 10,5 -1 млн | От 0 до 2 Св. 2 до 20 | ± 0,5 мг/м3 | ± 25 % |
| ПГЭ-903У-диоксид серы | БО2 | От 0 до 3,8 -1 млн Св. 3,8 до 18,8 -1 млн | От 0 до 10 Св. 10 до 50 | ± 2,5 мг/м3 | ± 25 % |
| Тип преобразователя | Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| объемной доли | массовой концентрации, мг/м3 | абсолютной | относительной | ||
| ПГЭ-903У- аммиак-0-70 | NH3 | От 0 до 28 -1 млн Св. 28 до 99 -1 млн | От 0 до 20 Св. 20 до 70 | ± 5 мг/м3 | ± 25 % |
| ПГЭ-903У- аммиак-0-500 | От 0 до 99 -1 млн | От 0 до 70 | не нормированы | ||
| Св. 99 до 707 -1 млн | Св. 70 до 500 | ± 25 % | |||
| ПГЭ-903У-хлор | Cl2 | От 0 до 0,33 млн-1 Св. 0,33 до 10 млн-1 | От 0 до 1 Св. 1 до 30 | ± 0,25 мг/м3 | ± 25 % |
| ПГЭ-903У-хлорид водорода | нс1 | От 0 до 3,3 -1 млн Св. 3,3 до 30 -1 млн | От 0 до 5 Св. 5 до 45 | ± 0,75 мг/м3 | ± 25 % |
| ПГЭ-903У-фторид водорода | HF | От 0 до 0,6 -1 млн Св. 0,6 до 10 -1 млн | От 0 до 0,5 Св. 0,5до8,2 | ± 0,12 мг/м3 | ± 25 % |
| Примечание - Сх - значение содержания определяемого компонента на входе газоанализатора. | |||||
Таблица 12 - Газоанализаторы стационарные со сменными сенсорами взрывозащищенные
ССС-903 модификации ССС-903МЕ (с преобразователями газовыми ПГФ-903У)
| Тип преобразовате ля | Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| объемной доли | массовой концентрации, мг/м3 | абсолютной | относитель ной | ||
| ПГФ-903У- изобутилен-0-20 | i-C4H8 | От 0 до 19,3 -1 млн | От 0 до 45 | ± 12 мг/м3 | - |
| ПГФ-903У- изобутилен-0 200 | От 0 до 43 -1 млн Св. 43 до 172 -1 млн | От 0 до 100 Св. 100 до 400 | ± 25 мг/м3 | ± 25 % | |
| ПГФ-903У изобутилен- 0-2000* | От 0 до 43 -1 млн Св. 43 до 300 -1 млн | От 0 до 100 Св. 100до 700 | ± 25 мг/м3 | ± 25 % | |
| Тип преобразовате ля | Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| объемной доли | массовой концентрации, мг/м3 | абсолютной | относитель ной | ||
| ПГФ-903У- этилен | С2Н4 | От 0 до 86 -1 млн Св. 86 до 171 -1 млн | От 0 до 100 Св. 100до 200 | ± 25 мг/м3 | ± 25 % |
| ПГФ-903У- бензол | С6Н6 | От 0 до 1,5 -1 млн Св. 1,5 до 9,3 -1 млн | От 0 до 5 Св. 5 до 30 | ± 1,25 мг/м3 | ± 25 % |
| ПГФ-903У- метилмеркаптан | СНзSН | От 0 до 0,4 -1 млн Св. 0,4 до 4,0 -1 млн | От 0 до 0,8 Св. 0,8до 8,0 | ± 0,2 мг/м3 | ± 25 % |
| ПГФ-903У- этилмеркаптан | С2Н5SН | От 0 до 0,4 -1 млн Св. 0,4 до 3,9 -1 млн | От 0 до 1,0 Св. 1,0до 10,0 | ± 0,25 мг/м3 | ± 25 % |
| Примечание - диапазон показаний объемной доли изобутилена для газоанализатора с преобразователем ПГФ-903У-изобутилен-0-2000 от 0 до 2000 млн-1. | |||||
2) Предел допускаемой вариации выходного сигнала КГЭСП по измерительным каналам, в долях от предела допускаемой основной погрешности 0,5
3) Пределы допускаемой дополнительной погрешности КГЭСП по измерительным каналам, в зависимости от используемого ПИП, приведены в таблице 13.
Таблица 13
| ПИП | Пределы допускаемой дополнительной погрешности КГЭСП, в долях от предела допускаемой основной погрешности | ||
| от изменения температуры окружающей среды на каждые 10 oC | от влияния изменения атмосферного давления | от изменения относительной влажности анализируемой среды | |
| СГОЭС | 0,5 (в диапазоне от минус 60 до 85 oC) | 0,5 на каждые 10 кПа | 0,2 на каждые 10 % отн. влажности |
| СГОЭС-М | 0,5 (в диапазоне от минус 60 до 85 oC) | 0,5 на каждые 10 кПа | 0,2 на каждые 10 % отн. влажности |
| СГОЭС-М11 | 0,5 (в диапазоне от минус 60 до 85 oC) | 0,5 на каждые 3,3 кПа | 0,2 в диапазоне отн. влажности от 0 до 100 % |
| СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 | 0,5 (в диапазоне от минус 60 до 90 oC) | 0,5 на каждые 3,3 кПа | 0,2 в диапазоне отн. влажности от 0 до 100 % |
| ССС-903МЕ | 0,2 | 0,5 на каждые 10 кПа | 0,2 на каждые 10 % отн. влажности |
4) Пределы допускаемого изменения показаний за интервал времени 24 ч равны 0,5 в долях от пределов допускаемой основной погрешности.
5) Предел допускаемого времени установления показаний КГЭСП по уровню 0,9 (Т0,9д) по измерительным каналам с ПИП, с:
- СГОЭС, СГОЭС-М, СГОЭС-М 11 20
- СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 20
- ССС-903МЕ с преобразователями ПГТ 30
- ССС-903МЕ с преобразователями ПГЭ, ПГО, ПГФ 60
6) Время прогрева КГЭСП, мин, не более 10
7) Электрическое питание осуществляется:
- ПИП и БКП, постоянным током с напряжением в диапазоне от 18 до 32 В,
- подогрев шкафа, однофазным переменным током частотой, 50 ±1 Гц, напряжением 220 10- 15В
8) Потребляемая мощность, Вт, не более:
- без обогрева 14
- с обогревом 450
9) Габаритные размеры КГЭСП, мм, не более:
- длина 340
- ширина 750
- высота 830
10) Масса КГЭСП, кг, не более 30
11) Средняя наработка на отказ, ч 35 000
12) Средний срок службы, лет 10
Рабочие условия эксплуатации
1) Параметры газовой пробы в точке отбора:
- давление отбираемой пробы на входе в пробоотборник, кПа, не более ± 15
- относительная влажность анализируемой среды (без конденсации влаги), % до 100
2) КГЭСП должен работать при следующих условиях эксплуатации:
- диапазон температуры окружающей среды, оС от минус 60 до 60
- относительная влажность окружающего воздуха при температуре 35 оС без конденсации влаги, %, не более 100
- диапазон атмосферного давления, кПа от 80 до 120
наносится на табличку на корпусе шкафа КГЭСП и на титульный лист Руководства по эксплуатации типографским методом.
Комплект поставки КГЭСП приведен в таблице 14.
Таблица 14
| Обозначение | Наименование | Примечание |
| ЖСКФ.411711.005 ТУ | Комплект газоаналитический с устройством отбора газовой пробы «КГЭСП-УОГПЭС» в составе: | |
| Шкаф настенный с электрической и газотрубопроводной соединительной арматурой КШ/TERMO-BOX-MП3-806030/ОБОГРЕВ-ТУ3400-007-72453807-07 | По требованию возможно применение шкафа из нержавеющей стали КШ/TERMO- BOX-Mm- 806030/ОБОГРЕВ- ТУ3400-007- 72453807-07 |
| Обозначение | Наименование | Примечание |
| ЖСКФ.425154.001 ТУ | - коробка клеммная соединительная (КВЭС) | 1 шт. на изделие |
| ЖСКФ.422329.001 | - блок контроля потока (БКП) | 1 шт. на изделие |
| ЖСКФ.426211.034-02 | - трансмиттер УПЭС-903МЕ | ПИП определяются при заказе |
| СГОЭС и/или ПГУ- по заявке потребителя | - ПИП | |
| фильтр редуктор (ограничитель) газового потока в комплекте со сменным фильтром | ||
| Крепеж и прочие принадлежности: | ||
| ЖСКФ.305311.201 | - кабельный ввод CG201 | 1 шт. на изделие |
| в зависимости от типа преобразователя | магнитный (калибровочный) ключ | 1 шт. на поставку |
| ЖСКФ.411711.005 РЭ | Руководство по эксплуатации | 1 комплект на изделие/поставку |
| МП-242-1939-2015 | Методика поверки | |
| ПО для ССС-903МЕ и БКП | ||
| Копии сертификатов на комплектующие изделия, свидетельство о первичной поверке |
осуществляется по документу МП-242-1939-2015 "Комплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-УОГПЭС». Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" "11" августа 2015 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;
- источники микропотока по ИБЯЛ.418319.013 ТУ;
- рабочий эталон 1-го разряда комплекс ДГК-В;
- рабочий эталон 2-го разряда генератор хлора ГХ-120 по ТУ 4215-008-46919435-97;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ в комплекте со стандартными образцами состава газовых смесей в баллонах под давлением и источниками микропотока.
Методика измерений приведена в документе «Комплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-УОГПЭС». Руководство по эксплуатации», ЖСКФ.411711.005 РЭ.
Нормативные и технические документы, устанавливающие требования к комплектам газоаналитическим с устройством отбора газовой пробы «КГЭСП-УОГПЭС»
1 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
5 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
6 Приказ № 1034 от 9 сентября 2011 г «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
7 Технические условия ЖСКФ.411711.005 ТУ.
| Зарегистрировано поверок | 34 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
